Замена фронтальной камеры HTC One S

Рекомендуем очистить микроволновую печь перед началом работы, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и сгореть.

Нагрейте iOpener в микроволновой печи в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва не пригоден для прикосновения.

В процессе ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд.

Не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он выглядит раздутым.

Если iOpener в середине всё ещё слишком горячий для прикосновения, продолжайте использовать его, ожидая дополнительного охлаждения перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, держась за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому осторожно обращайтесь с ним. При необходимости используйте прихватку.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите источник нагрева.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён.

Достаньте нагретый iOpener щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые ярлыки.

iOpener готов к использованию! Если нужно повторно нагреть iOpener, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Держа его за ярлык, разместите нагретый iOpener вдоль нижней крышки корпуса.

Оставьте iOpener на месте как минимум на одну минуту, чтобы клей под крышкой размягчился.

Осторожно вставьте медиатор в угол зазора между нижней крышкой и задней панелью.

Проведите медиатором вдоль стороны крышки, отрывая её от клея по ходу движения.

Используйте пальцы, чтобы снять нижнюю крышку с остальной части телефона.

Начиная с паза возле разъёма для наушников, используйте пластиковый инструмент для вскрытия, чтобы приподнять верхнюю крышку.

Используйте пальцы, чтобы снять верхнюю крышку с остальной части телефона.

Удалите следующие винты, удерживающие заднюю панель на телефоне:

Два винта Phillips #00 длиной 3.15 мм

Один винт Torx T5 длиной 4.15 мм

Один винт Torx T5 длиной 4 мм

Поместите пальцы по обе стороны телефона и осторожно прижмите вверх на заднюю панель.

Важно начинать снизу телефона, потому что задняя панель оборачивается вокруг передней части сверху, и начать поддевать сверху невозможно.

Оттяните заднюю панель от остальной части телефона руками.

Используя заострённый конец лопатки, приподнимите кабель аккумулятора и разъедините разъём.

Переключившись на плоский конец лопатки, пройдитесь под аккумулятором и оторвите его от клея.

Извлеките аккумулятор из телефона.

Снимите три винта Phillips #00 длиной 3.15 мм с бирюзового корпуса.

С помощью пластикового инструмента для вскрытия приподнимите бирюзовый корпус с конца вблизи разъёма для наушников.

Снимите бирюзовую крышку с телефона.

Фильтр камеры теперь свободен, поэтому удалите его пинцетом.

С помощью пинцета приподнимите жёлтую полиимидную ленту, закрывающую ZIF-разъёмы.

Используйте заострённый конец лопатки, чтобы приподнять белую защёлку на самом крупном ZIF-разъёме, расположенном напротив USB-разъёма.

Используйте заострённый край лопатки, чтобы аккуратно извлечь ZIF-кабель из разъёма.

Для этого возможно потребуется постепенно работать с обеих сторон, пока весь кабель не освободится.

Повторите процедуру из шагов 19 и 20, чтобы снять кабели с оставшихся ZIF-разъёмов.

С помощью заострённого конца лопатки отщёлкните антенный кабель от его разъёма на материнской плате.

Удалите винт Phillips #00 длиной 3.15 мм с материнской платы.

Извлеките материнскую плату из остальной части телефона.

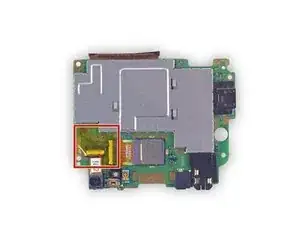

Аналогично шагу 18, удалите полиимидную ленту с помощью пинцета.

Следуя процедуре из шагов 19 и 20, откройте и отключите ZIF-кабель ближе к краю платы управления.

Разъём ZIF фронтальной камеры открывается с той же стороны, что и кабель, а не напротив него. Это всё та же белая защёлка.

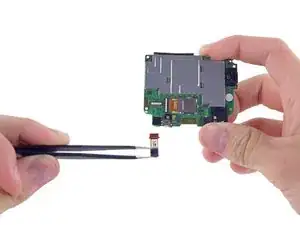

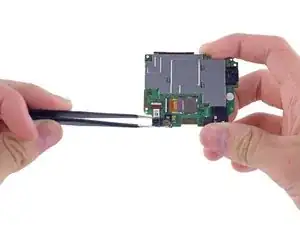

Осторожно извлеките фронтальную камеру с помощью пинцета.
