Замена задней камеры HTC One S

Рекомендуем очистить микроволновую печь перед началом, поскольку грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволн с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener считается достаточно нагретым, когда до него едва можно прикоснуться из‑за тепла.

В процессе ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он выглядит вздутым.

Если iOpener в центре всё ещё слишком горячий для прикосновения, продолжайте использовать его, ожидая дополнительного остывания перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому осторожно обращайтесь с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Заполните кастрюлю или сковороду водой так, чтобы iOpener полностью погрузился.

Кипятите воду. Выключите нагрев.

Положите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Выкладывайте нагретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые ярлыки.

Ваш iOpener готов к использованию! Если нужно повторно нагреть iOpener, вскипятите воду, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Держа за ярлык, расположите нагретый iOpener по центру нижней крышки корпуса.

Оставьте iOpener на нижней крышке минимум на минуту, чтобы клей под крышкой размягчился.

Аккуратно вставьте медиатор в угол зазора между нижней крышкой и задней панелью.

Проведите медиатор вдоль стороны корпуса, поднимая его от клея по мере продвижения.

Используйте пальцы, чтобы снять нижнюю крышку с остальной части телефона.

Начиная с паза возле разъёма для наушников, используйте пластиковый инструмент для открытия, чтобы приподнять верхнюю крышку.

Используйте пальцы, чтобы снять верхнюю крышку с остальной части телефона.

Удалите следующие винты, удерживающие заднюю панель на остальной части телефона:

Два винта Phillips #00, 3.15 мм

Один винт Torx T5, 4.15 мм

Один винт Torx T5, 4 мм

Разместите пальцы по обе стороны телефона и аккуратно надавите вверх на заднюю панель.

Важно начинать с нижней части телефона, потому что задняя панель обхватывает переднюю часть вверху, и оттуда невозможно начать поддевание.

Оттяните заднюю панель от остальной части телефона руками.

Используя заострённый конец медиатора, приподнимите кабель аккумулятора и освободите разъём.

Переключившись на плоский конец медиатора, продвигайтесь под аккумулятор и отделяйте его от клея.

Извлеките аккумулятор из телефона.

Удалите три винта Phillips #00, 3.15 мм, с бирюзового корпуса.

Используя пластиковый инструмент для открытия, приподнимите бирюзовый корпус со стороны, близкой к разъёму для наушников.

Снимите бирюзовую крышку с телефона.

Фильтр камеры теперь свободен для перемещения — извлеките его пинцетом.

С помощью пинцета приподнимите жёлтую полиимидную ленту, закрывающую ZIF-разъёмы.

Используйте заострённый конец медиатора, чтобы приподнять белую защёлку на большем ZIF-разъёме напротив USB-разъёма.

Используйте заострённый край медиатора, чтобы вывести ZIF-кабель из разъёма.

Для этого может потребоваться медленно работать с обеих сторон, пока весь кабель не освободится.

Повторите процедуру из шагов 19 и 20, чтобы снять кабели с оставшихся ZIF-разъёмов.

С помощью заострённого конца медиатора отщёлкните антенный кабель из его разъёма на плате.

Удалите винт Phillips #00 длиной 3,15 мм с материнской платы.

Снимите материнскую плату с остальной части телефона.

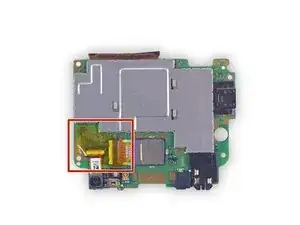

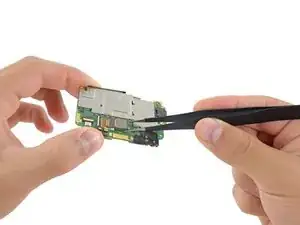

Аналогично шагу 18 снимите полиимидную ленту с помощью пинцета.

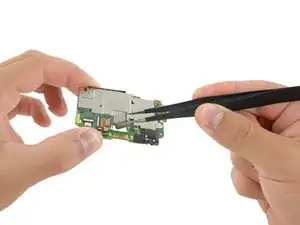

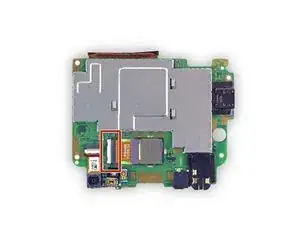

Следуя процедуре из шагов 19 и 20, откройте и отключите ZIF-кабель, расположенный ближе к центру платы.

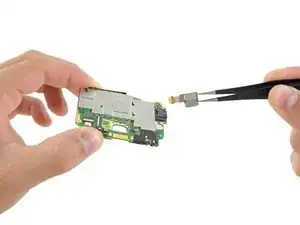

С помощью пинцета приподнимите и снимите тыльную камеру с логической платы.
