Замена узла разъёма Lightning iPhone 8

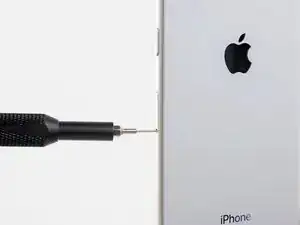

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в маленькое отверстие в лотке для SIM-карты.

Нажмите, чтобы извлечь лоток.

Для этого может потребоваться значительное усилие. Тем не менее предварительно убедитесь, что инструмент для извлечения выровнен правильно, чтобы не повредить механизм извлечения внутри телефона.

Удалите лоток для SIM-карты из iPhone.

SIM-карта легко выпадет из лотка.

При вставке SIM-карты убедитесь, что она расположена в правильной ориентации относительно лотка.

Тонкая резиновая прокладка вокруг лотка обеспечивает защиту от воды и пыли. Если эта прокладка повреждена или отсутствует, замените прокладку или весь лоток для SIM-карты, чтобы защитить внутренние компоненты iPhone.

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Снимите два 3,5 мм пенталобовых винта на нижнем торце iPhone.

Открытие дисплея нарушит его водонепроницаемые уплотнения. Подготовьте запасные уплотнения перед переходом к следующему шагу или избегайте контакта с жидкостями, если вы собираетесь собрать iPhone без замены уплотнений.

Если инструмент для открытия вставлен слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы отметить инструмент и предотвратить повреждения.

Отмерьте 3 мм от кончика и отметьте инструмент для открытия перманентным маркером.

Вы также можете отметить другие углы инструмента разными измерениями.

В качестве альтернативы приклейте монету к инструменту на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клея дисплея в своём магазине саморемонта.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti-Clamp, пропустите следующие три шага для альтернативного метода.

Для полных инструкций по использованию Anti-Clamp ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски рядом с нижним краем iPhone прямо над кнопкой «Домой» — одну с фронтальной стороны, другую с тыльной.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, вы можете использовать ленту, чтобы сделать поверхность более цепкой.

Толкните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются совмещёнными друг с другом. Если они начинают смещаться, ослабьте присоски немного и выровняйте рычаги.

Нагрейте iOpener и проденьте его через рычаги Anti-Clamp.

Вы также можете использовать фен, тепловую пушку или нагревательную пластину — но чрезмерный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае iPhone.

Подождите одну минуту, чтобы клей успел размягчиться и образовать щель для открытия.

Вставьте инструмент для открытия в щель.

Если Anti-Clamp не создаёт достаточной щели, примените больше тепла к области и поверните ручку на четверть оборота.

Не поворачивайте больше чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени сделать свою работу.

Пропустите следующие три шага.

Следующие три шага показывают, как разделить экран с помощью присоски.

Нагрев нижнего края iPhone поможет размягчить клей, удерживающий дисплей, что облегчит его открытие.

Используйте фен или подготовьте iOpener и приложите его к нижнему краю телефона примерно на 90 секунд, чтобы размягчить клей под ним.

Прикрепите присоску к нижней половине передней панели, прямо над кнопкой «Домой».

Убедитесь, что присоска не перекрывает кнопку «Домой», так как это помешает образованию герметичного соединения между присоской и передним стеклом.

Потяните присоску вверх с плотным, равномерным усилием, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте инструмент для открытия в зазор.

Герметизирующий клей, удерживающий экран на месте, очень прочный; создание начального зазора требует значительной силы. Если Вам трудно создать зазор, примените больше тепла и аккуратно покачайте экран вверх‑вниз, чтобы ослабить клей, пока не появится достаточно места для вставки инструмента.

Заведите лопатку для вскрытия под левый край телефона, начиная с нижнего края и двигаясь в направлении кнопок регулировки громкости и переключателя беззвучного режима, разрывая клей, удерживающий дисплей на месте.

Остановитесь возле верхнего левого угла дисплея.

Не пытайтесь поддеть верхний край дисплея от задней крышки, так как он удерживается пластиковыми защёлками, которые могут сломаться.

Вдоль правого края iPhone проходят хрупкие шлейфы. Не вставляйте лопатку сюда, так как вы можете повредить шлейфы.

Заново вставьте инструмент в нижний правый угол iPhone и проведите им вокруг угла и вверх по правой стороне телефона, чтобы отделить клей.

Не вставляйте лопатку более чем на 3 мм, так как вы можете повредить шлейфы дисплея.

Аккуратно потяните присоску вверх, чтобы приподнять нижний край дисплея.

Не поднимайте дисплей более чем на 15º, иначе вы рискуете растянуть или порвать шлейфы, соединяющие дисплей.

Потяните за маленький выступ на присоске, чтобы снять её с передней панели.

Заведите лопатку для вскрытия под дисплей вокруг верхнего левого угла и вдоль верхнего края телефона, чтобы ослабить оставшийся клей.

Сдвиньте узел дисплея немного вниз (в сторону от верхнего края телефона), чтобы освободить защёлки, удерживающие его в задней крышке.

Откройте iPhone, откинув дисплей вверх с левой стороны, как заднюю крышку книги.

Не пытайтесь полностью отделить дисплей — несколько хрупких шлейфов всё ещё соединяют его с платой iPhone.

Подоприте дисплей чем‑то, чтобы он оставался в приподнятом положении, пока вы работаете с телефоном.

Снимите четыре винта с кронштейна нижнего шлейфа дисплея, крепящего его к плате, следующих длин:

Два винта 1,3 мм

Два винта 2,8 мм

В ходе этого руководства внимательно отслеживайте винты, чтобы каждый вернулся на своё место при сборке. Установка винта не в то отверстие может привести к необратимому повреждению.

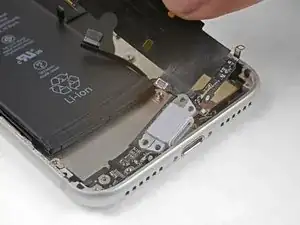

Снимите кронштейн.

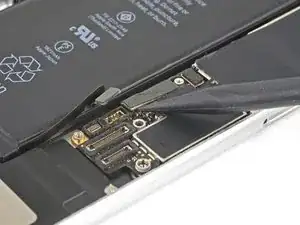

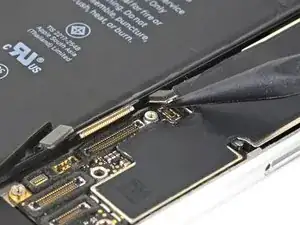

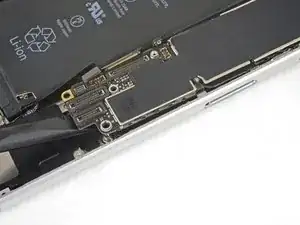

Используйте острие лопатки, чтобы поддеть разъём аккумулятора и вынуть его из гнезда на плате.

Слегка отогните кабель разъёма аккумулятора от платы, чтобы он случайно не соприкоснулся с гнездом и не подал питание на телефон во время ремонта.

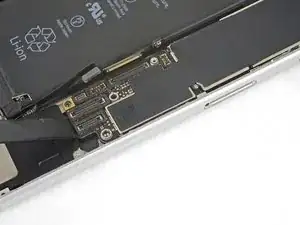

Используйте острие лопатки, чтобы поддеть нижний разъём дисплея и вынуть его из гнезда.

Чтобы повторно подключить такие нажимные разъёмы, как этот, нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте посередине. Если разъём хоть немного смещён, он может погнуться и получить необратимое повреждение.

Используйте острие лопатки, чтобы отключить второй нижний шлейф дисплея.

Снимите три винта 1,3 мм, крепящие кронштейн над разъёмом модуля фронтальных датчиков.

Снимите кронштейн.

Используйте острие лопатки, чтобы отключить разъём модуля фронтальных датчиков.

Снимите узел дисплея.

При сборке остановитесь на этом шаге, если вы хотите заменить клей по краям дисплея.

Снимите три винта, крепящие кронштейн рядом с Taptic Engine:

Один винт Y000 1,3 мм

Один винт Phillips 2,7 мм

Один винт Phillips 2,9 мм

Снимите кронштейн.

Осторожно заведите лопатку между антенной гибким кабелем и верхней частью динамика.

Эта часть гибкого кабеля слабо приклеена. При необходимости нагрейте область с помощью iOpener или фена, чтобы размягчить клей. Это облегчит безопасное отделение кабеля.

Используйте острие лопатки, чтобы поддеть и отсоединить гибкий кабель дополнительной антенны от платы логики.

Подведите медиатор под гибкий кабель антенны, чтобы прижать разъём.

Используйте острие лопатки, чтобы поддеть и отсоединить гибкий кабель антенны от его разъёма, удерживая разъём медиатором.

Повторное подключение этого кабеля может быть сложным. Упростите задачу, удерживая гибкий кабель пинцетом так, чтобы разъём выровнялся с гнездом. Затем аккуратно надавите плоскостью лопатки прямо вниз на разъём, пока он не защёлкнется.

Снимите дополнительную Wi‑Fi антенну.

Удалите два винта, фиксирующие Taptic Engine:

Один винт Phillips 2,1 мм

Один винт‑стояк 2,1 мм

Винты‑стояки лучше всего отвинчивать специальной отвёрткой или битой для стояков.

В крайнем случае можно использовать маленькую плоскую отвёртку — но будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

Используйте острие лопатки, чтобы поддеть разъём кабеля антенны и отвести его от разъёма под ним.

Используйте острие лопатки, чтобы поддеть и отсоединить гибкий кабель Taptic Engine.

Снимите Taptic Engine.

Будьте осторожны при снятии гибкого кабеля Taptic Engine — он может быть приклеен к гибкому кабелю антенны.

Удалите два винта, фиксирующие барометрический вентиляционный порт на задней крышке:

Один винт Phillips 2 мм

Один винт Phillips 1,8 мм

Осторожно сдвиньте барометрический вентиляционный порт в направлении батареи, чтобы разъединить клей, фиксирующий порт к нижнему краю iPhone.

Снимите барометрический вентиляционный порт.

Используйте плоский конец лопатки, чтобы отсоединить разъём кабеля камеры, поддев его и поднимая прямо вверх из гнезда.

Удалите два винта, фиксирующие кронштейн задней камеры:

Один винт‑стояк 3,0 мм

Один винт Phillips 3,1 мм

Винты‑стояки лучше всего отвинчивать специальной отвёрткой или битой для стояков.

В крайнем случае можно использовать маленькую плоскую отвёртку — но будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

Снимите кронштейн задней камеры.

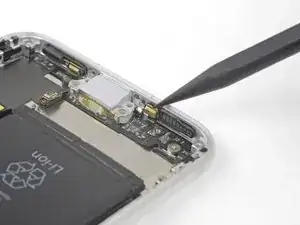

Используйте острие лопатки, чтобы отсоединить разъём вспышки от его гнезда, поддевая его и поднимая прямо вверх.

Удалите два винта, фиксирующие верхний кабельный кронштейн:

Один винт Phillips 2,9 мм

Один винт Phillips 1,3 мм

Снимите верхний кабельный кронштейн.

Используйте плоский конец лопатки, чтобы поддеть верхний кабельный разъём и поднять его из гнезда.

Удалите три винта Phillips 1,3 мм, фиксирующие верхний левый компонент антенны.

Удалите винт Phillips 1,4 мм, фиксирующий компонент антенны к верхнему краю корпуса.

Снимите компонент антенны.

Удалите два винта Phillips, фиксирующие заземляющую скобу в верхнем левом краю платы логики:

Один винт Phillips 1,5 мм

Один винт Phillips 2,6 мм

Снимите заземляющую скобу.

Удалите три винта, фиксирующие материнскую плату:

Один винт Phillips 1,8 мм

Один винт‑стояк 2,5 мм

Один винт‑стояк 2,2 мм

С помощью пинцета аккуратно отогните заземляющую планку платы логики в сторону.

Используйте острие лопатки, чтобы отвести шток извлекателя SIM‑карты с пути платы логики.

Используйте острый конец лопатки, чтобы приподнять и отсоединить кабель разъёма Lightning от платы.

Используйте острый конец лопатки, чтобы приподнять и отсоединить разъём катушки беспроводной зарядки.

Используйте плоский конец лопатки, чтобы аккуратно приподнять конец платы рядом с разъёмом батареи.

Будьте осторожны, не тяните за кабели. Если вы чувствуете сопротивление, проверьте, что все кабели, разъёмы и компоненты очищены от платы.

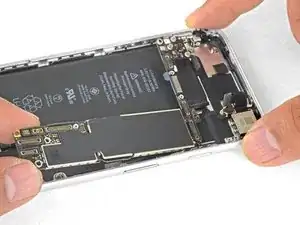

Держась за кромки, приподнимите плату рядом с разъёмом батареи и извлеките её.

Будьте осторожны, чтобы не зацепить плату за кабели.

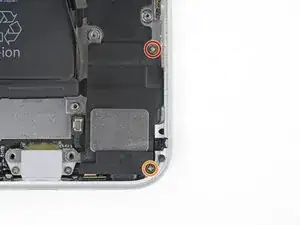

Удалите два винта, фиксирующие динамик к задней крышке:

Один винт Phillips 1,5 мм

Один винт Phillips 2,1 мм

Снимите динамик.

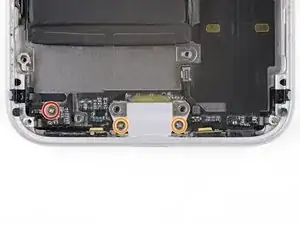

Удалите три винта, фиксирующие кабель разъёма Lightning:

Один винт Phillips 1,3 мм

Два винта Phillips 2,2 мм

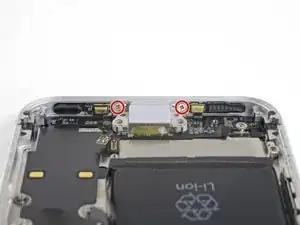

Удалите два винта Phillips 1,4 мм, фиксирующие порт Lightning к нижнему краю телефона.

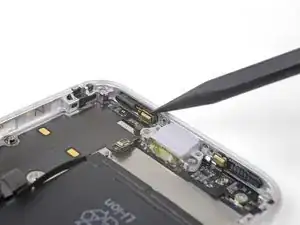

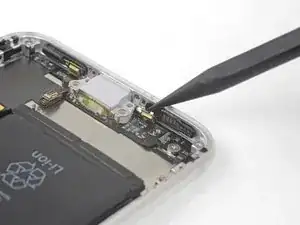

Используйте острый конец лопатки, чтобы аккуратно отодрать от клея микрофон со стороны плата.

Не пытайтесь полностью извлечь микрофон; просто отделите клей, как показано.

Используйте острый конец лопатки, чтобы аккуратно отодрать от клея микрофон со стороны батареи.

Не пытайтесь полностью извлечь микрофон; просто отделите клей, как показано.

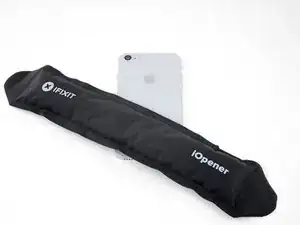

Приложите нагретый iOpener к нижней части телефона, расположив его под углом, как показано. Это поможет ослабить клей гибкого кабеля.

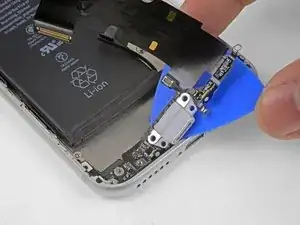

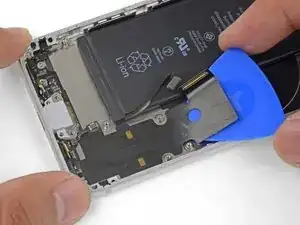

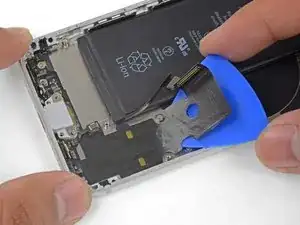

Просуньте медиатор под верхнюю часть гибкого кабеля сборки разъёма Lightning и начните отделять кабель от задней крышки.

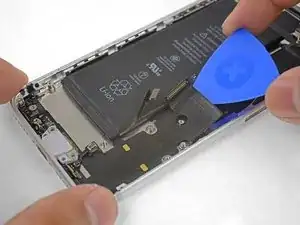

Аккуратно сдвигайте медиатор в сторону внешнего края iPhone (от батареи).

Часть катушки беспроводной зарядки находится непосредственно под этой частью гибкого кабеля разъёма Lightning. Агрессивное поддевание может повредить катушку.

При необходимости используйте фен или iOpener повторно, чтобы повторно нагреть область за гибким кабелем сборки разъёма Lightning и упростить отделение.

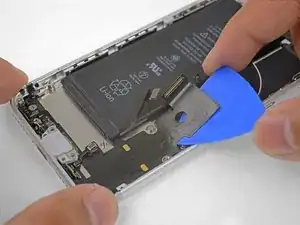

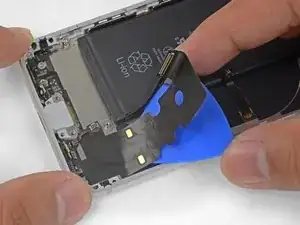

Продолжайте отделять верхнюю часть гибкого кабеля, осторожно, чтобы не повредить другие компоненты по ходу.

Держите разъём батареи аккуратно отогнутым в сторону, чтобы избежать его повреждения.

Будьте очень осторожны, чтобы не повредить саму батарею. Проколотая батарея может протечь опасными химикатами и/или загореться.

Остановите сдвиг медиатора, как только он пройдет нижний край батареи.

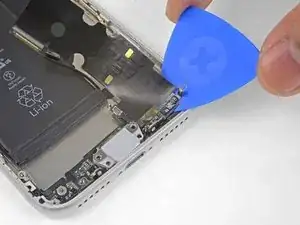

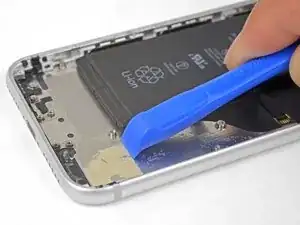

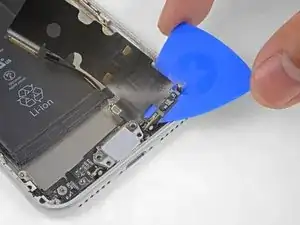

Начиная с угла телефона, просуньте медиатор под кабель в направлении разъёма Lightning.

Остановите сдвиг медиатора, когда он достигнет разъёма Lightning.

Аккуратно вытяните разъём Lightning из его отверстия в задней крышке.

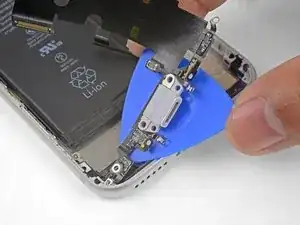

Просуньте медиатор под разъём Lightning, чтобы дальше отделить сборку от задней крышки.

Продолжайте сдвигать медиатор, пока сборка разъёма Lightning полностью не отделится от дна задней крышки.

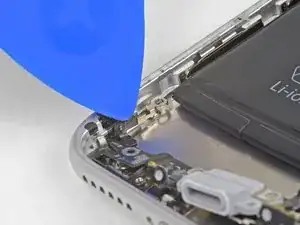

Просуньте медиатор между левой кромкой корпуса и оставшимся приклеенным участком сборки разъёма Lightning.

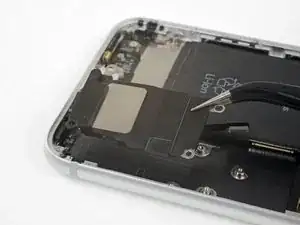

Снимите сборку разъёма Lightning.

Перед установкой или заменой сборки разъёма Lightning:

Используйте пластиковый инструмент, чтобы удалить остатки клея с задней крышки. Для очистки поверхности можно использовать изопропиловый спирт высокой концентрации.

Перед снятием клеевой подложки убедитесь, что сборка разъёма Lightning правильно выровнена, совместив отверстие в гибком кабеле с винтовой стойкой. Если кабель будет смещён, вы не сможете заново подключить его к плате.

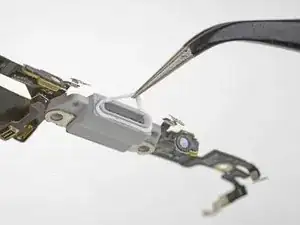

Резиновая прокладка на дне разъёма Lightning защищает iPhone от попадания жидкости и пыли. Если вы устанавливаете новый узел разъёма Lightning, возможно, потребуется аккуратно снять прокладку и перенести её на новую деталь.

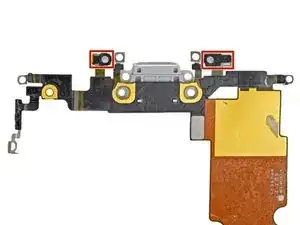

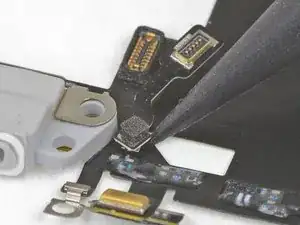

Небольшая клеевая наклейка на дне каждого микрофона также защищает iPhone от попадания жидкости и пыли. Для достижения наилучших результатов замените обе клеевые наклейки перед установкой узла разъёма Lightning.

Проверьте, комплектуется ли ваша новая деталь кабелем-конвертером антенны. Если нет, используйте острый конец лопатки, чтобы поддеть и перенести кабель со старого узла Lightning на новый.
