Замена аккумулятора iPhone 8

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Снимите два пенталобных винта 3,5 мм на нижнем торце iPhone.

Открытие дисплея нарушит водонепроницаемые уплотнения. Подготовьте запасные уплотнения перед тем, как переходить дальше, или соблюдайте осторожность, чтобы избежать попадания жидкости, если вы собираете iPhone без замены уплотнений.

Если инструмент для поддевания вставлен слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы пометить инструмент и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте инструмент для поддевания перманентным маркером.

Вы также можете пометить другие углы инструмента разными измерениями.

Альтернативно, приклейте монету к инструменту в 3 мм от кончика.

Apple продаёт инструмент для резки клея дисплея в своём магазине самостоятельного ремонта.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Тяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Надвиньте рычаги на левый или правый край iPhone.

Расположите присоски рядом с нижним краем iPhone прямо над кнопкой Home — одна с лицевой стороны, другая с тыльной.

Сожмите присоски вместе, чтобы создать всасывание в нужной зоне.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не удерживается, можно использовать ленту, чтобы сделать поверхность более сцепляющей.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают соскальзывать, немного ослабьте присоски и выровняйте рычаги снова.

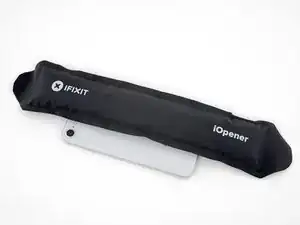

Нагрейте iOpener и протяните его через рычаги Anti‑Clamp.

Вы также можете использовать фен, термофен или горячую плиту — но чрезмерный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте аккуратно.

Сложите iOpener так, чтобы он лежал на нижнем краю iPhone.

Подождите одну минуту, чтобы клей успел ослабнуть и появился зазор для открытия.

Вставьте инструмент для поддевания в образовавшийся зазор.

Если Anti‑Clamp не создаёт достаточного зазора, примените больше тепла к области и поверните ручку на четверть оборота.

Не проверните более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени сделать свою работу.

Пропустите следующие три шага.

Следующие три шага показывают, как разъединить экран с помощью присоски.

Нагрев нижнего края iPhone поможет размягчить клей, фиксирующий дисплей, что облегчит его открытие.

Используйте фен или подготовьте iOpener и примените его к нижнему краю телефона примерно на 90 секунд, чтобы размягчить клей под ним.

Прикрепите присоску к нижней половине передней панели, прямо над кнопкой Home.

Убедитесь, что присоска не перекрывает кнопку Home, так как это не позволит образоваться герметичному присасыванию между присоской и стеклом.

Потяните присоску вверх с ровным, устойчивым усилием, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте инструмент для поддевания в зазор.

Герметизирующий клей, удерживающий экран, очень прочен; создание начального зазора требует значительной силы. Если вам трудно открыть зазор, примените больше тепла и аккуратно покачайте экран вверх‑вниз, чтобы ослабить клей, пока не появится достаточно места для вставки инструмента.

Просуньте лопатку для вскрытия под левый край телефона, начиная с нижнего края и продвигаясь к кнопкам регулировки громкости и переключателю без звука, разрывая клей, удерживающий дисплей на месте.

Остановитесь возле верхнего левого угла дисплея.

Не пытайтесь поддеть верхний край дисплея от задней крышки, так как он закреплён пластиковыми защёлками, которые могут сломаться.

Вдоль правого края вашего iPhone находятся хрупкие кабели. Не вставляйте сюда лопатку, вы можете повредить кабели.

Заново введите инструмент в нижний правый угол iPhone и проведите им вокруг угла и вверх по правой стороне телефона, чтобы отделить клей.

Не вводите лопатку глубже 3 мм, вы можете повредить кабели дисплея.

Аккуратно потяните присоску вверх, чтобы приподнять нижний край дисплея.

Не поднимайте дисплей более чем на 15º, иначе вы рискуете натянуть или порвать шлейфы, соединяющие дисплей.

Потяните за маленький выступ на присоске, чтобы снять её с передней панели.

Просуньте лопатку для вскрытия под дисплей вокруг верхнего левого угла и вдоль верхнего края телефона, чтобы ослабить оставшийся клей.

Сдвиньте сборку дисплея немного вниз (от верхнего края телефона), чтобы освободить защёлки, удерживающие её в задней крышке.

Откройте iPhone, поднимая дисплей с левой стороны, как обложку книги.

Пока не пытайтесь полностью отделить дисплей — несколько хрупких шлейфов всё ещё соединяют его с платой логики iPhone.

Подпереть дисплей чем‑то, чтобы он оставался приподнятым во время работы с телефоном.

Удалите четыре винта Phillips, крепящие кронштейн нижнего шлейфа дисплея к плате логики, следующих размеров:

Два винта 1.3 мм

Два винта 2.8 мм

На протяжении всего руководства внимательно следите за винтами, чтобы каждый вернулся на своё место при сборке. Установка винта не в то место может привести к необратимому повреждению.

Снимите кронштейн.

С помощью острия лопатки подденьте разъём батареи и вытащите его из гнезда на плате логики.

Слегка отогните кабель разъёма батареи от платы логики, чтобы он случайно не коснулся гнезда и не подал питание на телефон во время ремонта.

С помощью острия лопатки подденьте нижний разъём дисплея и вытащите его из гнезда.

Чтобы повторно подключить такие нажимные разъёмы, как этот, прижмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте в середине. Если разъём даже немного смещён, он может согнуться, что приведёт к необратимому повреждению.

С помощью острия лопатки отключите второй нижний шлейф дисплея.

Снимите три винта 1.3 мм Phillips, фиксирующие кронштейн над разъёмом сборки датчиков передней панели.

Снимите кронштейн.

С помощью острия лопатки отсоедините разъём сборки датчиков передней панели.

Снимите сборку дисплея.

При обратной сборке при желании остановитесь здесь, чтобы заменить клей по краям дисплея.

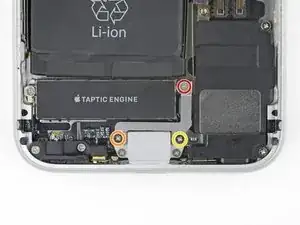

Снимите три винта, фиксирующие кронштейн рядом с Taptic Engine:

Один винт Y000 1.3 мм

Один винт Phillips 2.7 мм

Один винт Phillips 2.9 мм

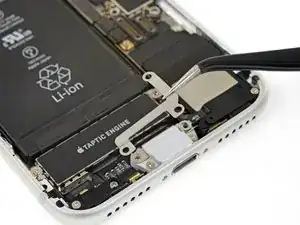

Снимите кронштейн.

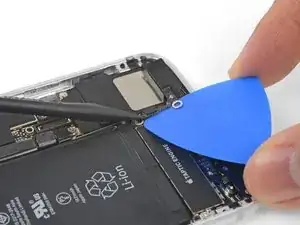

Аккуратно просуньте лопатку для вскрытия между антенной-ленточным кабелем и верхней частью динамика.

Эта часть ленточного кабеля слабо приклеена. При необходимости приложите немного тепла с iOpener или феном, чтобы смягчить клей. Это облегчит безопасное отделение ленточного кабеля.

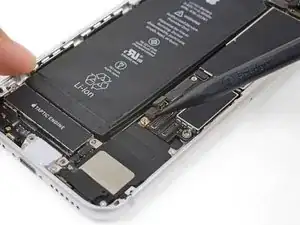

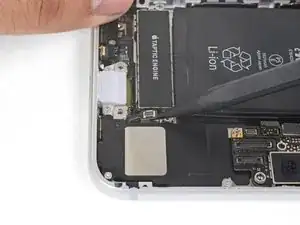

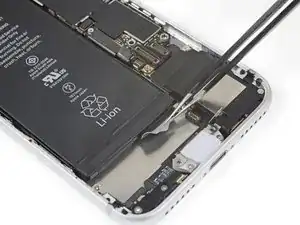

С помощью острия лопатки подденьте и отключите ленточный кабель антенной разнообразия от платы логики.

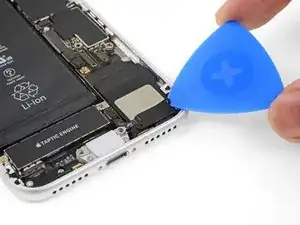

Просуньте лезвие для вскрытия под гибкий кабель антенны, чтобы прижать разъем вниз.

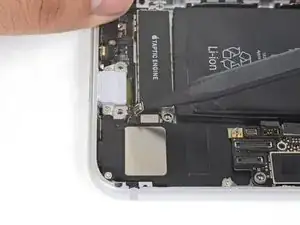

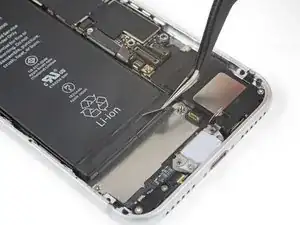

Используйте остриё лопатки, чтобы приподнять и отключить гибкий кабель антенны от его разъёма, удерживая разъём лезвием для вскрытия прижатым вниз.

Повторное подключение этого кабеля может быть сложным. Упростите задачу, удерживая кабель пинцетом так, чтобы разъём совпал с гнездом. Затем аккуратно нажмите прямо вниз на разъём плоской частью лопатки, пока он не щёлкнет на место.

Снимите антенну Wi‑Fi для разнообразия приёма.

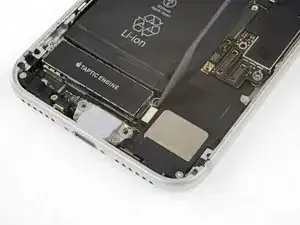

Удалите два винта, крепящие тактильный двигатель (Taptic Engine):

Один винт Phillips 2,1 мм

Один установочный винт 2,1 мм

Установочные винты лучше всего удалять при помощи отвертки или биты для установочных винтов.

В крайнем случае можно использовать маленькую шлицевую отвертку — действуйте с особой осторожностью, чтобы она не соскользнула и не повредила соседние компоненты.

Используйте остриё лопатки, чтобы приподнять разъём кабеля антенны и отвести его от разъёма под ним.

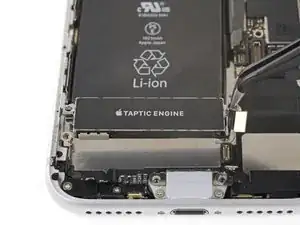

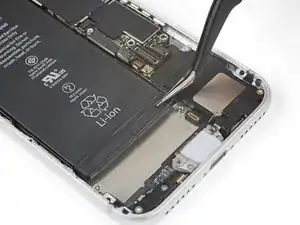

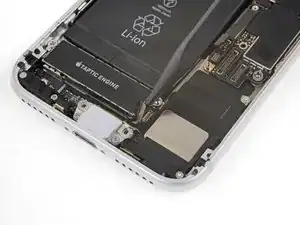

Используйте остриё лопатки, чтобы приподнять и отключить гибкий кабель тактильного двигателя.

Снимите тактильный двигатель.

При снятии гибкого кабеля тактильного двигателя будьте внимательны — он может быть приклеен к гибкому кабелю антенны.

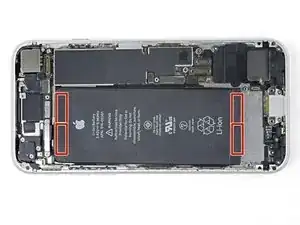

Батарея iPhone зафиксирована четырьмя кусками клеевой ленты с возможностью растягивания — по два вверху и внизу.

Каждая полоса клея имеет чёрную вытяжную петлю на конце, которая легко приклеена к передней поверхности аккумулятора.

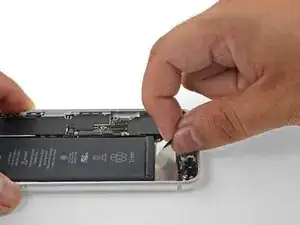

Отделите первую клеевую петлю аккумулятора от нижнего правого края батареи.

По возможности используйте ногти или притуплённый пинцет. Будьте осторожны, не протыкайте батарею острыми инструментами.

Старайтесь держать полосы клея ровными и без складок во время этой операции; перекрученные или помятые полосы слипнутся и порвутся вместо того, чтобы вытянуться целиком.

Кроме того, не нажимайте на батарею при вытягивании полос. Давление на батарею создаёт точки зацепления, которые могут зацепить и порвать клей.

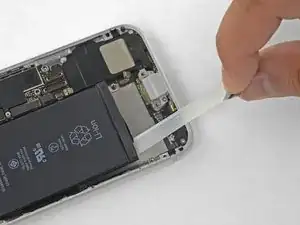

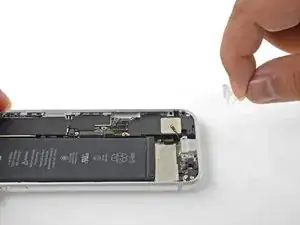

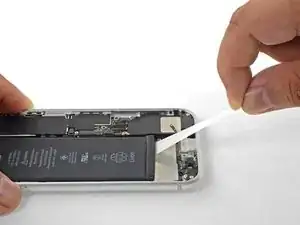

Медленно тяните одну клеевую петлю аккумулятора от батареи в направлении вниз iPhone.

Тяните равномерно, поддерживая постоянное натяжение полосы, пока она не выскользнет из-под батареи и задней крышки. Для наилучшего результата тяните полосу под как можно меньшим углом, не зацепляя её за другие компоненты iPhone.

Полоса растянется во много раз длиннее своей первоначальной длины. Продолжайте тянуть и при необходимости снова схватитесь за полосу ближе к батарее.

Если клеевые петли порвутся в процессе извлечения, используйте пальцы или притуплённый пинцет, чтобы извлечь оставшийся кусок клея, и продолжайте тянуть.

Если какие-либо полосы клея оторвались под батареей и не были извлечены, попытайтесь удалить оставшиеся полосы, а затем продолжайте согласно инструкции ниже.

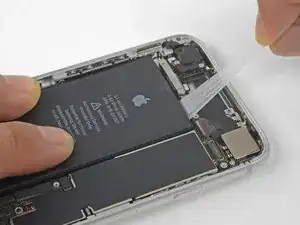

Повторите описанные выше действия, чтобы удалить оставшиеся три клеевые полосы.

Держите батарею при удалении последней полосы, иначе она может внезапно выскочить из iPhone.

Если вы успешно удалили все клеевые полосы, пропустите следующий шаг.

Если какие-либо полосы клея оторвались под батареей и не могли быть извлечены, продолжите со следующим шагом ниже.

Если какие-либо полосы клея оторвались и батарея осталась приклеенной к задней крышке, удалите её, добавив несколько капель изопропилового спирта (90% или выше) под батарею рядом с застрявшей полосой(ами). Через примерно минуту аккуратно приподнимите батарею.

Не пытайтесь выламывать батарею силой. При необходимости нанесите ещё несколько капель спирта, чтобы ослабить клей. Никогда не деформируйте и не прокалывайте батарею лопаткой.

Если вы решите использовать лопатки для приподнимания батареи из iPhone, будьте крайне осторожны, иначе вы можете повредить шлейфы или катушку беспроводной зарядки непосредственно под батареей.

Если батарея остаётся приклеенной к задней крышке, подготовьте нагреватель iOpener или используйте фен, чтобы нагреть заднюю крышку прямо за батареей. Это поможет размягчить клей.

Нагрейте iPhone до уровня, когда задняя крышка станет слегка слишком горячей для комфортного прикосновения. Не перегревайте iPhone, иначе вы можете случайно воспламенить батарею.

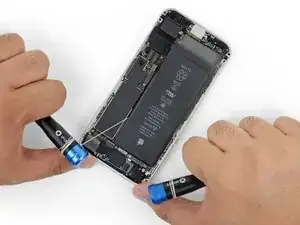

В качестве альтернативы проденьте прочную нить (например, зубную нить или тонкую струну для гитары) под батарею.

Тяните нить из стороны в сторону пилящими движениями вдоль всей длины батареи, чтобы отделить клей. Не деформируйте и не повредите батарею.

Чтобы защитить пальцы, надевайте перчатки или обмотайте концы нити вокруг инструмента (например, двух ручек отверток, показанных на изображении).

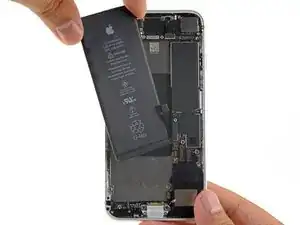

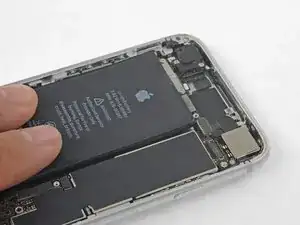

Удалите аккумулятор из iPhone.

Если запасной аккумулятор поставлялся в пластиковой оболочке, снимите и удалите оболочку перед установкой.

Если в телефоне осталось какое‑либо спиртовое средство, аккуратно протрите его или дайте полностью высохнуть на воздухе перед установкой нового аккумулятора.

Если у нового аккумулятора нет предварительно установленного клеевого слоя, обратитесь к этом руководству, чтобы заменить клейкие полосы.

После сборки выполните принудительную перезагрузку. Это может предотвратить несколько проблем и упростить поиск неисправностей.

Перед приклеиванием запасного аккумулятора временно подсоедините разъём аккумулятора к гнезду на плате. Это гарантирует правильное выравнивание аккумулятора в его нише.

Приклейте аккумулятор, отключите его и продолжайте собирать устройство.
