Замена передней камеры и кабеля датчиков iPhone 8

Прежде чем начать, разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайной проколе.

Выключите iPhone перед началом разборки.

Снимите два 3,5 мм пенталобных винта на нижнем торце iPhone.

Открытие дисплея нарушит водонепроницаемые уплотнения iPhone. Подготовьте запасные уплотнения перед выполнением следующих шагов или избегайте попадания жидкости при сборке iPhone без замены уплотнений.

Если инструмент для поддевания вставлен слишком глубоко, он может повредить устройство. Следуйте этому шагу, чтобы разметить инструмент и избежать повреждений.

Отмерьте 3 мм от кончика и отметьте инструмент постоянным маркером.

Вы также можете отметить другие углы инструмента с разными размерами.

В качестве альтернативы приклейте монету к инструменту на 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной обрезки клея дисплея в своём магазине Self Repair.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti-Clamp посмотрите это руководство.

Потяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски рядом с нижним краем iPhone прямо над кнопкой «Home» — одну спереди, другую сзади.

Сожмите присоски вместе, чтобы создать всасывание в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не удерживается, вы можете использовать ленту, чтобы сделать поверхность более цепкой.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

Нагрейте iOpener и проденьте его через рычаги Anti-Clamp.

Вы также можете использовать фен, тепловую пушку или тёплую плиту, но сильный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае iPhone.

Подождите одну минуту, чтобы клей успел размягчиться и образовался зазор для открытия.

Вставьте инструмент для поддевания в зазор.

Если Anti-Clamp не создаёт достаточного зазора, дополнительно подогрейте область и поверните ручку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и подождите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Следующие три шага показывают, как отделять экран с помощью присоски.

Нагрев нижнего края iPhone поможет смягчить клей, удерживающий дисплей, и облегчит его открытие.

Используйте фен или подготовьте iOpener и приложите его к нижнему краю телефона примерно на 90 секунд, чтобы размягчить клей под ним.

Прикрепите присоску к нижней половине передней панели, прямо над кнопкой «Home».

Убедитесь, что присоска не перекрывает кнопку «Home», поскольку это помешает формированию герметичного прилегания между присоской и передним стеклом.

Потяните присоску вверх с равномерным, постоянным усилием, чтобы создать небольшой зазор между экраном и рамой.

Вставьте инструмент для поддевания в образовавшийся зазор.

Водонепроницающий клей, удерживающий экран на месте, очень прочен; создание начального зазора требует значительной силы. Если вам трудно открыть зазор, примените больше тепла и осторожно покачайте экран вверх и вниз, чтобы ослабить клей, пока не образуется достаточный зазор для инструмента.

Проведите инструментом вдоль левого края телефона, начиная от нижнего края и двигаясь к кнопкам регулировки громкости и переключателю беззвучного режима, разрывая клей, удерживающий дисплей.

Остановитесь у верхнего левого угла дисплея.

Не пытайтесь отогнуть верхний край дисплея от задней части корпуса, так как он удерживается пластиковыми защёлками, которые могут сломаться.

Вдоль правого края iPhone проходят тонкие кабели. Не вставляйте сюда инструмент, чтобы не повредить их.

Вставьте инструмент снова в правый нижний угол iPhone и проведите им вокруг угла и вверх по правой стороне телефона, чтобы отделить клей.

Не вставляйте медиатор глубже 3 мм, так как вы можете повредить кабели дисплея.

Осторожно потяните вверх присоску, чтобы приподнять нижний край дисплея.

Не поднимайте дисплей более чем на 15º, иначе вы рискуете растянуть или порвать ленточные кабели, соединяющие дисплей.

Потяните за небольшую выступающую часть присоски, чтобы снять её с передней панели.

Просуньте медиатор под дисплей вокруг верхнего левого угла и вдоль верхнего края телефона, чтобы ослабить последний участок клея.

Сдвиньте сборку дисплея немного вниз (от верхнего края телефона), чтобы отстегнуть защёлки, удерживающие её в заднем корпусе.

Откройте iPhone, поднимая дисплей с левой стороны, как обложку книги.

Не пытайтесь полностью отделить дисплей пока — несколько хрупких ленточных кабелей всё ещё соединяют его с платой.

Подперите дисплей чем-нибудь, чтобы он оставался приподнятым во время работы с телефоном.

Удалите четыре винта Phillips, фиксирующие кронштейн нижнего кабеля дисплея к плате; длины винтов:

Два винта 1,3 мм

Два винта 2,8 мм

На протяжении всего руководства аккуратно отслеживайте расположение винтов, чтобы каждый вернулся на своё место при сборке. Установка винта не в то место может привести к необратимому повреждению.

Снимите кронштейн.

Используйте острый кончик лопатки, чтобы поддеть разъём аккумулятора и вытащить его из гнезда на плате.

Слегка отогните кабель разъёма аккумулятора от платы, чтобы он случайно не соприкоснулся с гнездом и не подал питание на телефон во время ремонта.

Используйте острый кончик лопатки, чтобы поддеть и вынуть нижний разъём дисплея из гнезда.

Чтобы вновь присоединить такие запорные разъёмы, нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Даже небольшое смещение может согнуть разъём и привести к необратимому повреждению.

Используйте острый кончик лопатки, чтобы отключить второй нижний кабель дисплея.

Снимите три винта Phillips 1,3 мм, фиксирующие кронштейн над разъёмом датчиков передней панели.

Снимите кронштейн.

Используйте острый кончик лопатки, чтобы отключить разъём сборки датчиков передней панели.

Снимите сборку дисплея.

При сборке вы можете сделать паузу на этом шаге, если хотите заменить клей по краям дисплея.

Снимите три винта Phillips, фиксирующие верхний кронштейн слухового динамика к передней панели:

Два винта 2,6 мм

Один винт 1,8 мм

Снимите кронштейн слухового динамика.

Поднимите фронтальную камеру из гнезда и отведите её в сторону.

Снимите два винта Phillips, фиксирующие слуховой динамик к передней панели:

Один винт 1,8 мм

Один винт 2,3 мм

Снимите слуховой динамик.

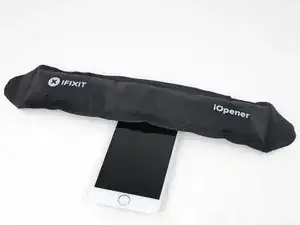

Разогрейте iOpener и приложите его к верхнему краю дисплея, чтобы размягчить клей, удерживающий модуль фронтальной камеры и датчиков на месте.

Подождите около двух минут перед переходом к следующему шагу, чтобы клей достаточно размягчился.

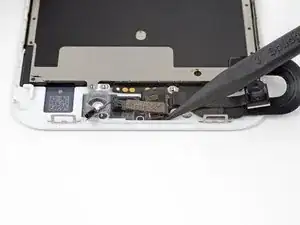

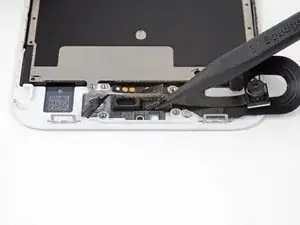

Используйте острый кончик лопатки, чтобы аккуратно поддеть датчик приближения и вытащить его из выемки на передней панели.

Старайтесь просунуть инструмент полностью под датчик, чтобы оторвать его от прозрачного пластика под ним. Если поддевать только за кабель, датчик может отделиться от кабельной сборки и потребуется замена. Если вы всё равно заменяете датчик или кабельную сборку, это не имеет значения.

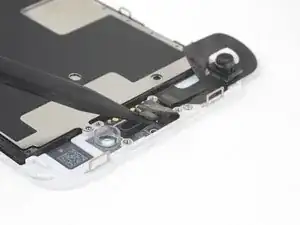

Подденьте кончиком лопатки кабель датчика окружающего освещения и выведите датчик из его корпуса.

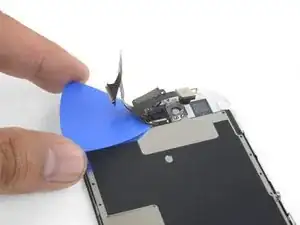

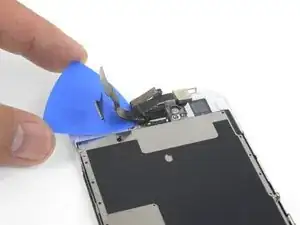

Просуньте медиатор под сборку кабеля передней камеры, отделяя клей, удерживающий кабель камеры и датчика.

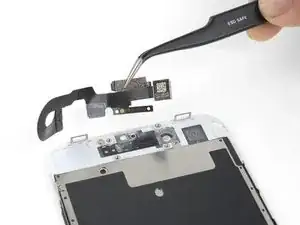

Снимите кабель передней камеры и датчика.
