Замена узла зарядного порта Nokia G42 5G

Выключите телефон и отключите все кабели.

Вставьте инструмент для извлечения SIM‑лотка, биту или выпрямлённую скрепку в небольшое отверстие на лотке для SIM‑карты в верхнем левом торце телефона.

Надавите плотно, чтобы извлечь лоток.

Снимите лоток для SIM‑карты.

При установке SIM‑карты или microSD убедитесь, что они находятся в правильной ориентации и полностью заподлицо с краями лотка перед возвращением лотка в телефон.

Задняя крышка удерживается пластиковыми защёлками.

Вставьте пластиковую лопатку под небольшой выступ в выемке для лотка SIM‑карты.

Расположите лопатку под острым вниз углом между задней крышкой и узлом экрана.

Просуньте лопатку вниз по левому краю телефона, чтобы освободить пластиковые защёлки.

Поверните лопатку за угол и продолжайте сдвигать её вдоль нижнего края, чтобы освободить пластиковые защёлки.

Проведите лопатку вверх по правому краю, чтобы продолжить освобождать пластиковые защёлки.

Проведите лопатку вдоль верхнего края, чтобы освободить оставшиеся пластиковые защёлки.

Не пытайтесь полностью снять заднюю крышку пока — она всё ещё соединена кабелем.

Положив телефон экраном вниз, аккуратно приподнимите правый край задней крышки, открывая её как книгу.

Осторожно, не растягивайте и не порвите прикреплённый кабель сканера отпечатка пальца при этом.

Положите заднюю крышку рядом с телефоном.

Используйте крестовую отвертку, чтобы отвинтить винт длиной 3.8 мм, который фиксирует кронштейн сканера отпечатка пальца.

С помощью пинцета или пальцев снимите кронштейн сканера отпечатка пальца.

Осторожно: не проткните батарею острыми инструментами — проколотая или смятая батарея может протечь или загореться.

При сборке убедитесь, что край кронштейна снова задвинут в его паз под крышкой материнской платы.

Используйте заострённый конец лопатки, чтобы отсоединить сканер отпечатка пальца, поддев разъём вертикально вверх из его гнезда.

Для повторного подключения подобных пресс‑разъёмов аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. Если разъём установлен неверно, контакты могут погнуться и получить необратимые повреждения.

Снимите заднюю крышку.

Белая наклейка может закрывать один из верхних винтов. Проткните её наконечником отвертки или снимите с помощью пинцета.

Используйте крестовую отвертку, чтобы вынуть десять винтов длиной 3.8 мм, фиксирующих крышку материнской платы.

Крышка материнской платы дополнительно зафиксирована пластиковыми защёлками.

Вставьте лопатку под правый край крышки материнской платы.

Поверните лопатку, чтобы освободить пластиковые защёлки.

При сборке сначала защёлкните крышку материнской платы сверху слева.

С помощью пинцета или пальцев снимите крышку материнской платы.

Используйте плоский конец лопатки, чтобы отсоединить кабель батареи, поддев разъём вертикально вверх из его гнезда.

Белая наклейка может закрывать один из верхних винтов. Проткните её наконечником отвертки или снимите с помощью пинцета.

Используйте крестовую отвертку, чтобы вынуть восемь винтов длиной 3.8 мм, фиксирующих динамик.

Вставьте медиатор для вскрытия под верхний правый край динамика.

Избегайте сильного нажатия под острым углом, иначе вы рискуете повредить ленту межсоединительного кабеля под ним.

Поверните медиатор, чтобы освободить динамик от пластиковых защёлок, удерживающих его на месте.

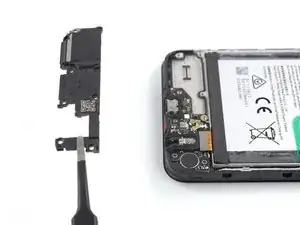

Используйте пинцет или пальцы, чтобы снять динамик.

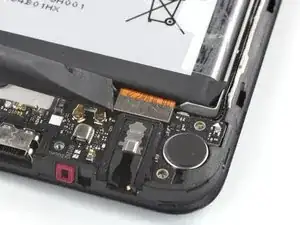

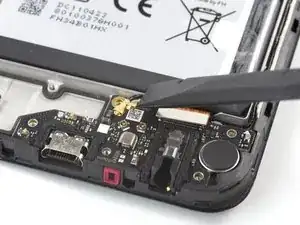

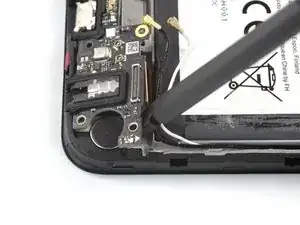

Используйте плоский конец лопатки, чтобы отключить межсоединительный кабель, поддев разъём прямо вверх из его гнезда.

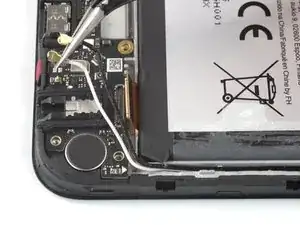

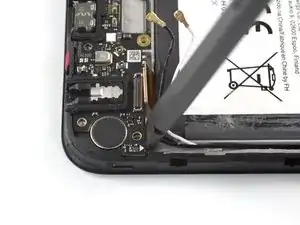

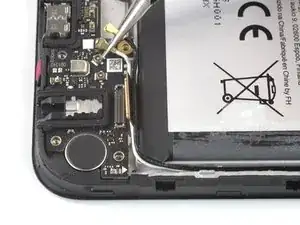

Используйте лопатку, чтобы отключить антенны, поддев их коаксиальные разъёмы прямо вверх из гнёзд на плате.

Возьмитесь за антенны пинцетом или пальцами у места их соединения.

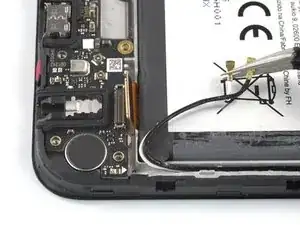

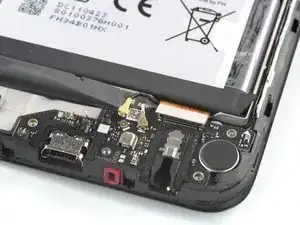

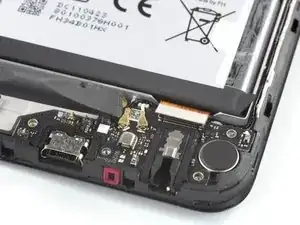

Отведите антенны в сторону от сборки зарядного разъёма.

Верхний край сборки зарядного разъёма удерживается клеем.

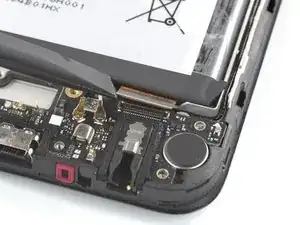

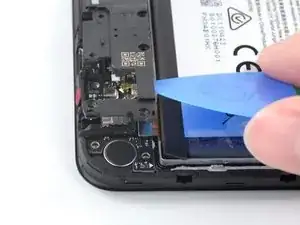

Вставьте плоский конец лопатки под верхний правый край сборки зарядного разъёма.

Поверните сборку зарядного разъёма вверх, пока не сможете схватить её пальцами.

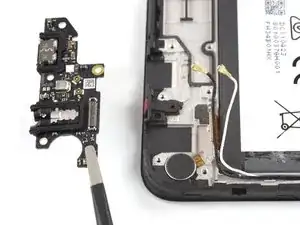

Используйте пальцы или пинцет, чтобы снять сборку зарядного разъёма.

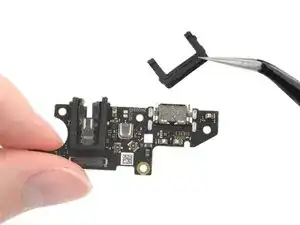

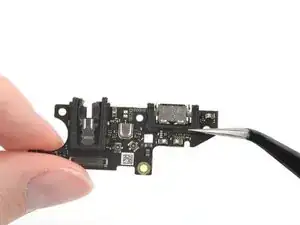

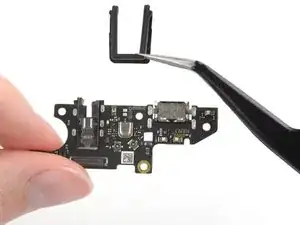

Используйте пинцет, чтобы снять две чёрные U-образные резиновые прокладки с зарядного разъёма и разъёма для наушников.

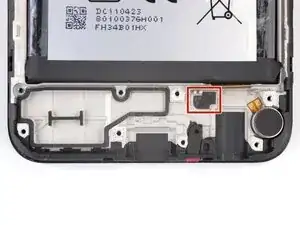

Осталась только сборка зарядного разъёма.

При сборке перенесите резиновые прокладки на заменяемую плату перед закреплением её в корпусе.
