Замена трекбола HTC myTouch 3G

Сдвиньте заднюю крышку вниз, чтобы снять её.

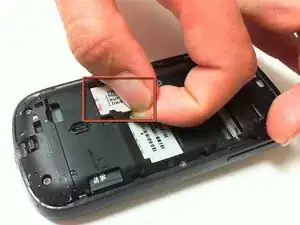

Поднимите и извлеките аккумулятор. Затем извлеките SIM‑карту, сдвинув её из разъёма.

Найдите SD‑карту в правом нижнем углу. Нажмите, чтобы извлечь её, и выньте.

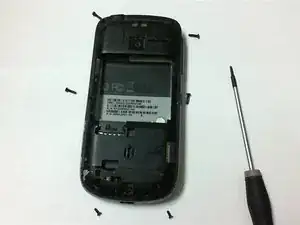

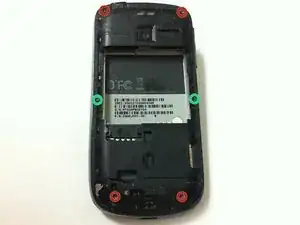

Удалите четыре торкс‑винта длиной 6 мм, расположенные в углах корпуса телефона, и отложите их.

Удалите два торкс‑винта длиной 4 мм, расположенные по длинным сторонам ближе к середине телефона. Отложите их.

Держите два набора винтов отдельно. Это обеспечит правильное размещение винтов при сборке.

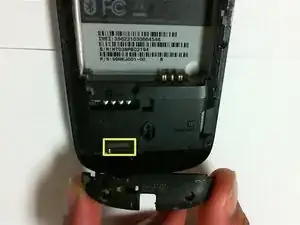

Используйте монтажный инструмент или пальцы, чтобы снять крышку антенны и саму антенну с нижней части телефона.

Вставьте монтажный инструмент или ноготь в зазор по краю телефона. Подденьте по периметру, чтобы ослабить и снять заднюю панель.

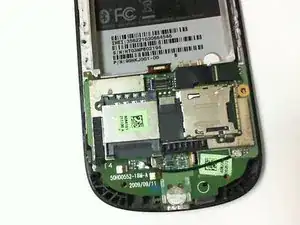

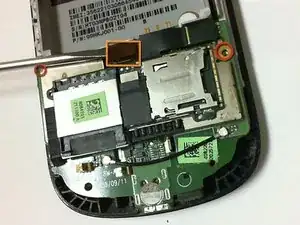

Снимите два винта с крестообразным шлицем длиной 3 мм, расположенные на нижней плате.

Найдите небольшой ленточный кабель чуть ниже штрих‑кода с серийным номером. Используйте безопасный инструмент для снятия или тонкую плоскую отвертку, чтобы аккуратно отстегнуть кабель.

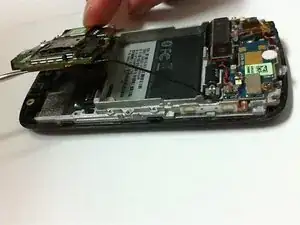

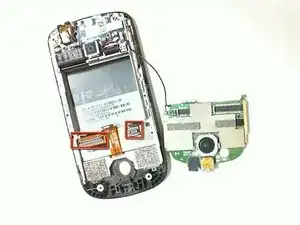

Поднимите плату аккуратно с правой стороны. Вы почувствуете сопротивление из‑за двух ленточных кабелей, прикреплённых под платой. Продолжайте аккуратно поднимать правую часть, пока ленты не отсоединятся и сопротивление не исчезнет.

Действуйте осторожно на этом шаге, чтобы не повредить кабели при их отсоединении.

Переверните плату, чтобы открыть доступ к трекболу.

Если Вы хотите очистить трекбол, используйте баллончик со сжатым воздухом и аккуратно продуйте его. Держите расстояние 2–4 дюйма между баллончиком и трекболом.

Если Вы не заменяете трекбол, можете начать сборку в обратном порядке. Если заменяете трекбол, пропустите предыдущий пункт и переходите к Шагу 7.

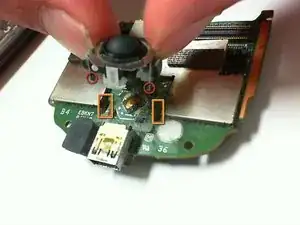

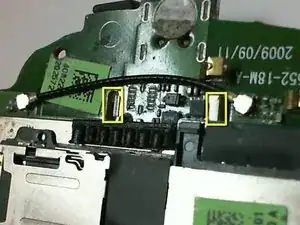

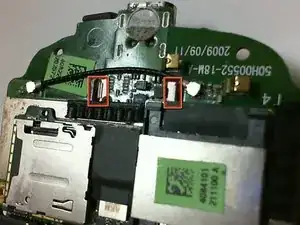

Чтобы снять трекбол, положите плату лицевой стороной вниз и найдите два защёлкивающихся усика, как показано на фото.

Используйте тонкую плоскую отвертку, чтобы отжать усики от платы и протолкнуть их через пазы. Трекбол должен отсоединиться от платы.

Вставьте новый трекбол, проведя усики через пазы на плате.

Когда трекбол окажется на месте, аккуратно прижмите его, чтобы убедиться, что он закреплён.

Проверьте, что усики защёлкнулись на плате.
