Замена узла дисплея HTC Inspire 4G

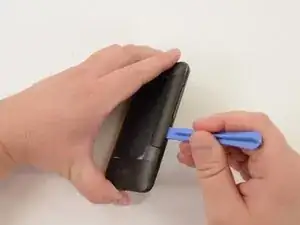

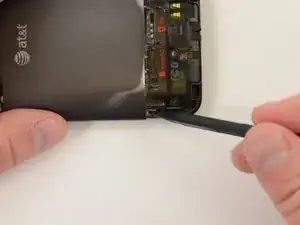

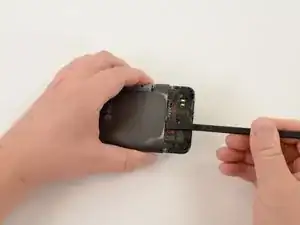

Снимите крышку аккумулятора с помощью пластикового инструмента для вскрытия или ногтя.

Вставьте инструмент для вскрытия и сдвиньте, чтобы освободить защёлки, затем снимите крышку аккумулятора.

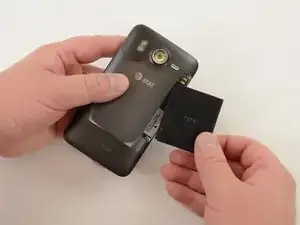

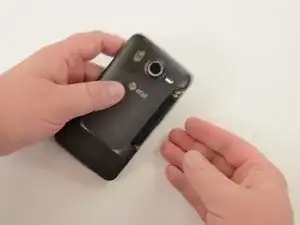

После снятия крышки аккумулятор выпадет при лёгком встряхивании.

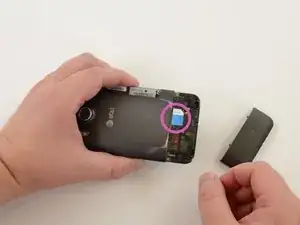

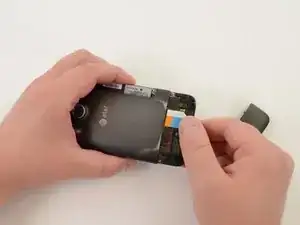

Снимите крышку слота SIM, одновременно сжимая крышку и оттягивая её от телефона.

Выдвиньте SIM-карту.

Извлеките карту microSD, нажав на неё внутрь корпуса. Пружинный фиксатор освободит карту.

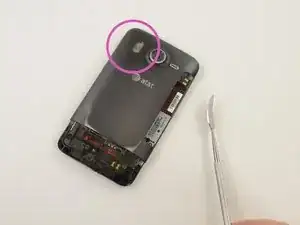

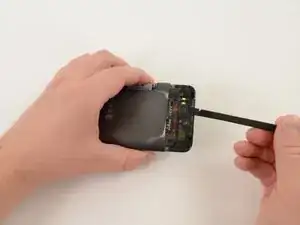

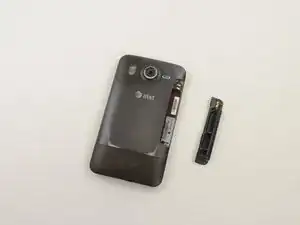

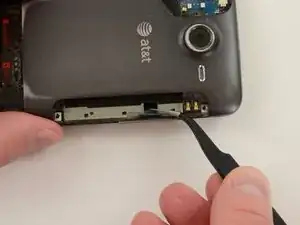

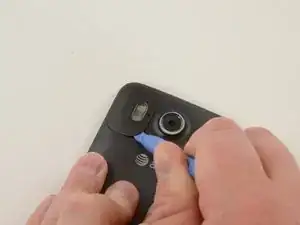

Используйте изогнутую металлическую лопатку, чтобы снять крышку GPS.

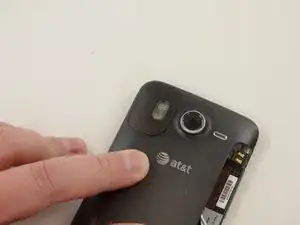

Исследуйте нижнюю сторону крышки GPS, пока не сможете создать небольшой зазор между крышкой GPS и задней панелью телефона.

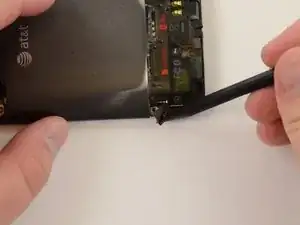

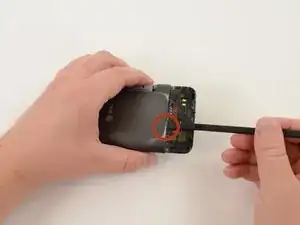

Вставьте пластиковый инструмент для вскрытия в зазор между крышкой GPS и задней панелью телефона. Проведите инструмент вдоль крышки GPS и отожмите деталь.

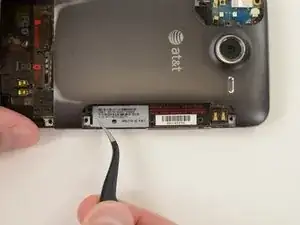

Снимите наклейку «VOID» со винта.

Если на ваш телефон распространяется гарантия, снятие наклейки «VOID» аннулирует гарантию.

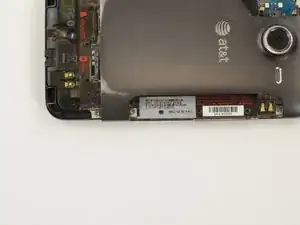

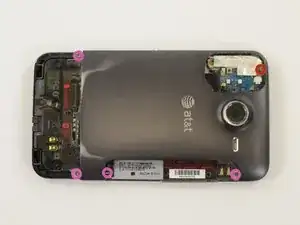

Удалите четыре винта T5 длиной 2,2 мм.

Удалите один винт T5 длиной 4,5 мм.

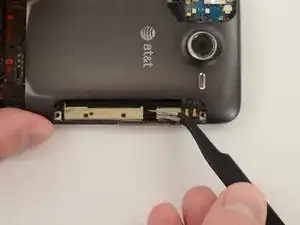

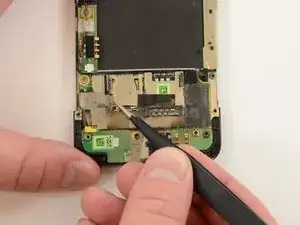

Снимите экранный щиток кабеля дисплея.

Вставьте зондирующий инструмент в отверстие от винта и потяните щиток.

Осторожно! Эта деталь сделана из тонкого пружинящего металла и может отлететь через комнату, если вы снимете её слишком резко.

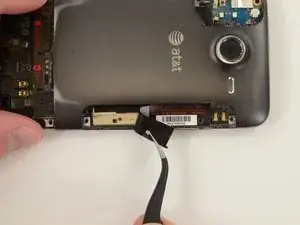

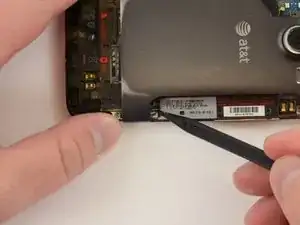

Снимите наклейку с информацией производителя.

Поднимите узел кнопки регулировки громкости из заднего корпуса.

Работайте медленно! Сначала нужно отвести узел от гибкого кабеля, соединяющего его с верхней платой. Кабель хрупкий.

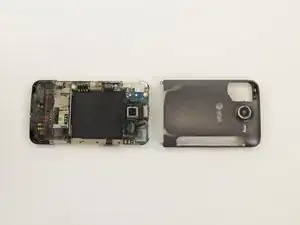

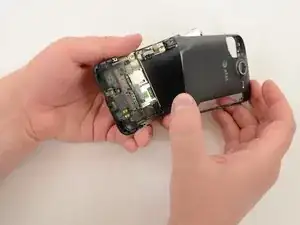

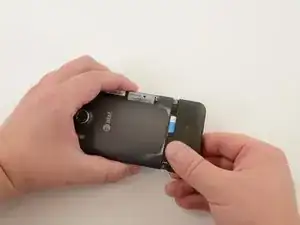

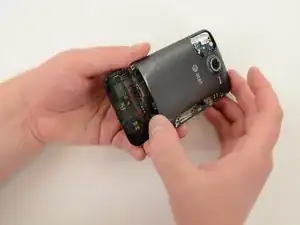

Нажмите на заднюю крышку, покачивая её взад-вперёд, пока она не сойдёт.

Удалите наклейку «VOID».

Если на ваш телефон распространяется гарантия, снятие наклейки «VOID» аннулирует гарантию.

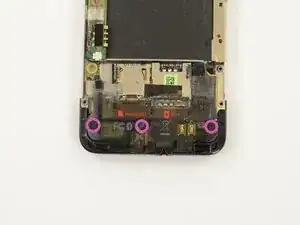

Удалите три винта T5 длиной 2,4 мм.

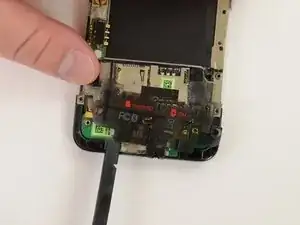

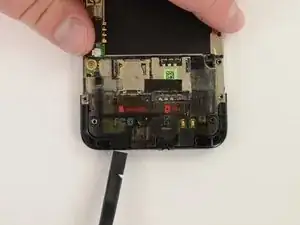

Надавите на нижнюю часть пластикового щитка платы, и он легко отскочит.

Снимите резиновую прокладку.

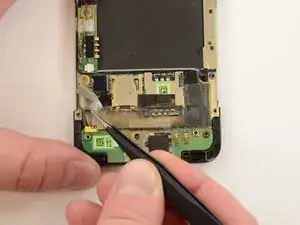

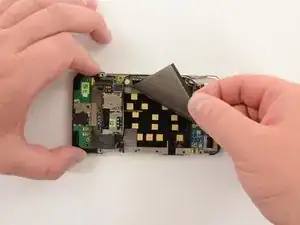

Снимите ленту Mylar.

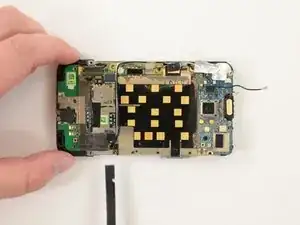

Снимите электропленку.

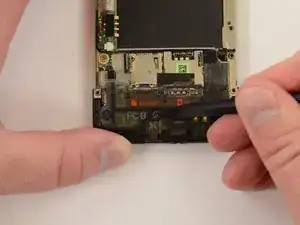

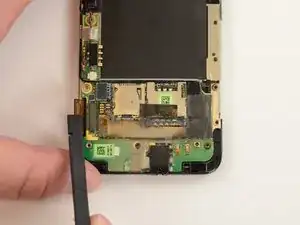

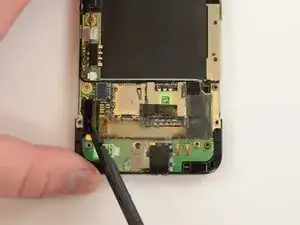

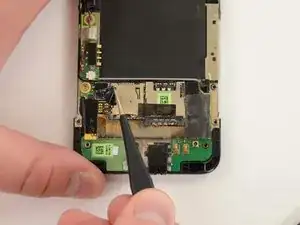

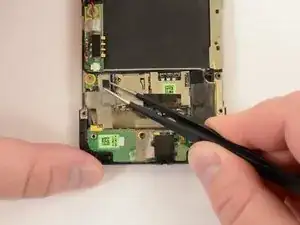

Отожмите разъём узла дисплея от нижней платы.

Снимите металлическую скобу.

Удалите динамик.

При сборке будьте осторожны с пружинными соединителями на обратной стороне блока динамика. Они легко гнутся.

Эта резиновая прокладка держится на слабом клее. Будьте осторожны при повторной сборке, так как она может зацепиться и помяться при установке задней панели на телефон.

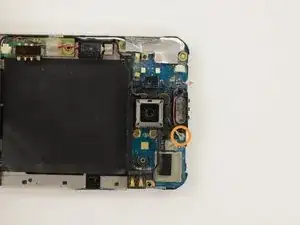

Удалите один винт Phillips #00 длиной 1,5 мм.

Удалите два винта Torx T5 длиной 2,5 мм.

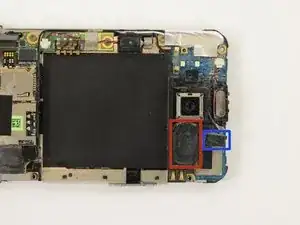

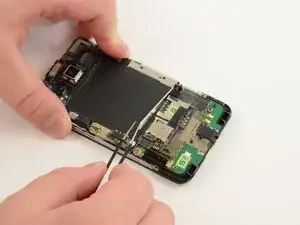

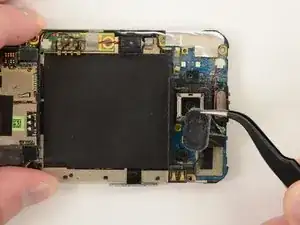

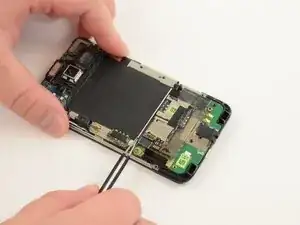

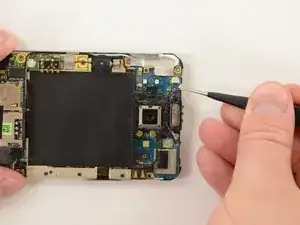

Отсоедините разъём динамика слухового отверстия.

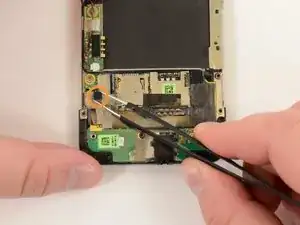

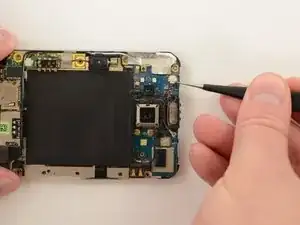

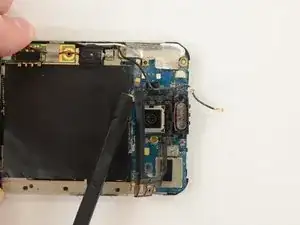

Подденьте разъём коаксиального кабеля Bluetooth.

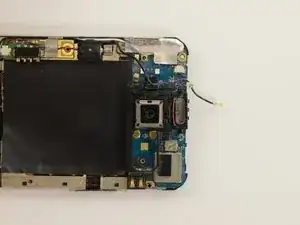

Снимите коаксиальный кабель Bluetooth с пластиковой защиты камеры.

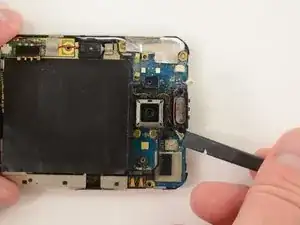

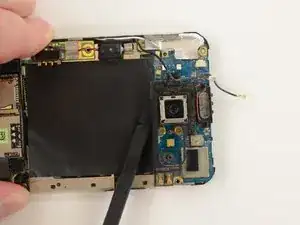

Подденьте пластиковую защиту камеры.

Нагрейте чёрную миларовую защиту для облегчения съёма.

Как видно, мы пытались снять миlarовую защиту до нагрева. Это потребовало больших усилий, чем нам было комфортно применять, поэтому мы увеличили нагрев.

Снимите миlarовую защиту.

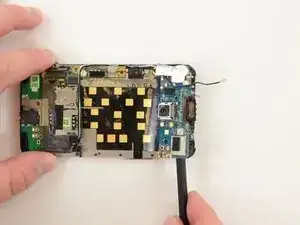

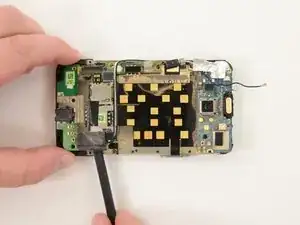

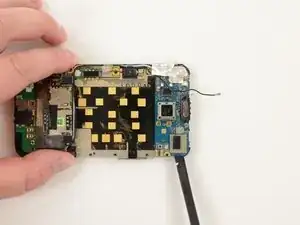

Осторожно отделите верхнюю плату от средней рамы. Верхняя плата приклеена к средней раме большим количеством прочного клея.

Осторожно отделите нижнюю плату от средней рамы. Нижняя плата приклеена к средней раме большим количеством прочного клея.

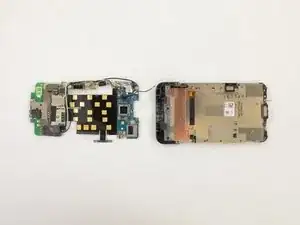

После отделения плат, покрытых клеем, от средней рамы весь узел легко снимается.

Будьте осторожны при обращении с узлом плат. Мы могли бы разобрать каждую деталь отдельно, но решили, что это пустая трата времени. Плата за такой упрощённый подход — повышенная осторожность при обращении с узлом плат.

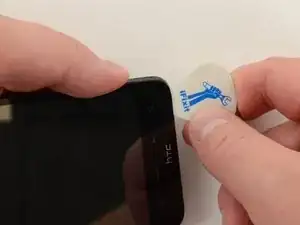

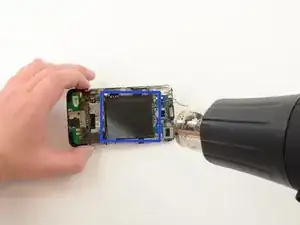

Прогрейте переднюю панель и подденьте между модулем дисплея и рамкой передней панели, проведя одним или несколькими медиаторами вокруг модуля дисплея.

Когда модуль дисплея ослабнет, он отпадёт.

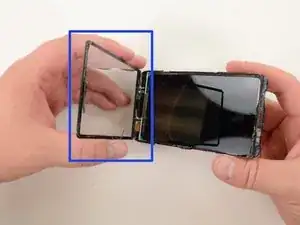

Переднее стекло снялось легко, но цифратор было удалить значительно сложнее. Клей, скрепляющий модуль дисплея, гораздо слабее клея, удерживающего модуль дисплея на передней панели.

При создании этого руководства я полностью разрушил рамку передней панели и цифратор. Замена модуля дисплея прошла легко — но снятие цифратора потребовало почти десятка повторных нагревов передней панели. Чтобы заменить рамку, вам понадобится новая «средняя рама» (это та часть передней панели, к которой сильно приклеен цифратор).
