Замена сборки дисплея HTC One
Шаг 1

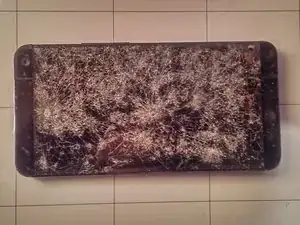

Весь телефон построен на сборке экрана, поэтому для замены сборки экрана необходимо полностью разобрать телефон, а затем собрать его заново на новой сборке экрана.
Сенсорный экран и ЖК-дисплей склеены вместе, поэтому заменить одну из этих частей по отдельности очень сложно. Рекомендуется заменять всю сборку полностью, чтобы добиться успеха.
Шаг 2

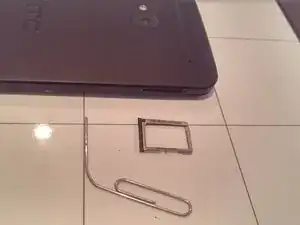

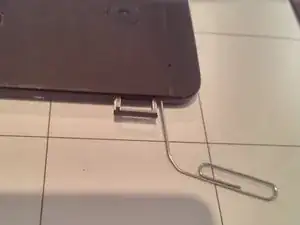

Извлеките SIM-карту и лоток, выдавив его скрепкой или специальным инструментом для извлечения SIM-карты.
Шаг 3

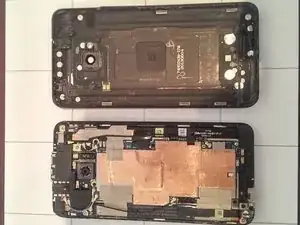

Удаление задней алюминиевой крышки — самый сложный этап при ремонте внутренних компонентов HTC One. Во многих блогах и видео крышка повреждается, поэтому стоит приобрести запасную на случай повреждений.
Тот экземпляр, с которым я работал, уже был открыт.
Один из участников обнаружил, что проще и с минимальными повреждениями начать открытие крышки с области слота для SIM-карты, используя медиаторы или им подобные пластиковые инструменты.
Дополнительные видео, которые могут помочь в этом процессе:
http://youtu.be/qZFAsgjCunc
http://www.youtube.com/watch?v=cyrxa23Ow...
После того как вы впервые снимете заднюю алюминиевую крышку и разрушите клеевое соединение, в дальнейшем крышку можно легко снимать и устанавливать с помощью пластиковых инструментов.
Шаг 4

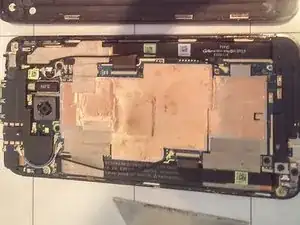

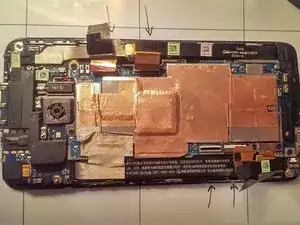

Удалите три куска черной изоленты с помощью канцелярского ножа или лезвия бритвы.
Во время процесса нужно будет удалить много черной изоленты и серебристой ленты.
Черный коаксиальный кабель, идущий возле серого и синего кабелей, присутствует только в определённых моделях. На фотографии — модель Sprint, оснащённая антеннами CDMA, в дополнение к моделям телефонов с GSM.
Шаг 5

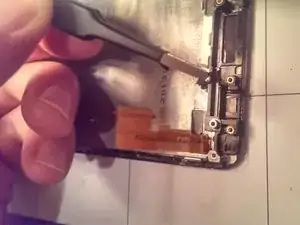

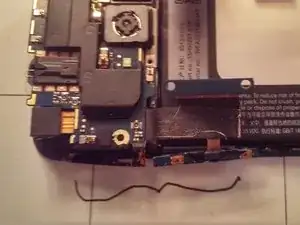

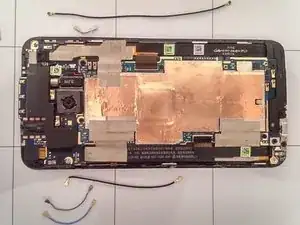

Извлеките пять коаксиальных кабелей с помощью пинцета.
Их легко отсоединить, аккуратно потянув.
Шаг 6

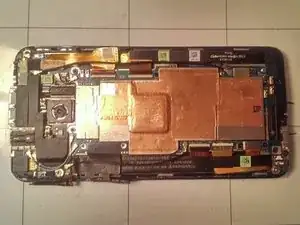

Для удаления материнской платы необходимо отсоединить гибкие кабели.

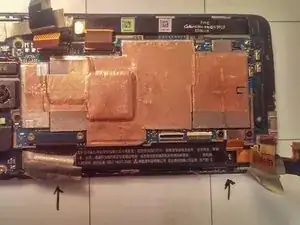

Сначала удалите четыре гибких кабеля, указанных стрелками. Чтобы получить к ним доступ, потребуется отклеить часть металлизированной ленты.
Гибкие кабели зафиксированы в разъёмах ZIF (с нулевым усилием вставки).
Для верхних двух и нижнего левого разъёмов (на фото) необходимо аккуратно поднять чёрную защёлку пластиковым инструментом, чтобы извлечь кабель.
Для нижнего правого разъёма нужно аккуратно поднять белую защёлку пластиковым инструментом, чтобы освободить гибкий кабель.
Шаг 7

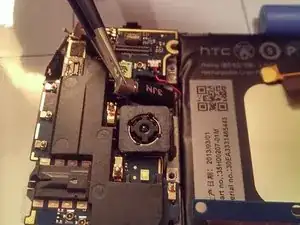

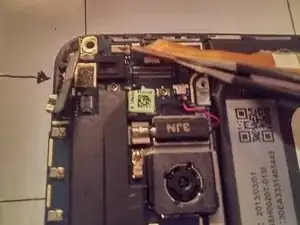

Используя отвёртку Philips #000, выверните разъёмы, указанные на фото, из материнской платы.
После удаления винтов необходимо отсоединить разъёмы от материнской платы с помощью пластикового инструмента.
Шаг 8

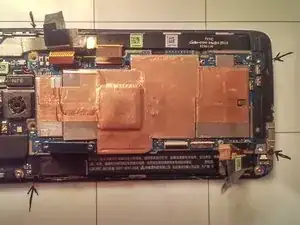

Снова используя отвёртку Philips #000, выверните четыре винта, крепящие материнскую плату, как указано на фотографии. На фото винты уже удалены.
Обязательно сортируйте и маркируйте каждый винт, так как они имеют разную длину и должны быть установлены в те же отверстия при сборке. К концу процесса у вас будет около дюжины различных винтов.
Шаг 9

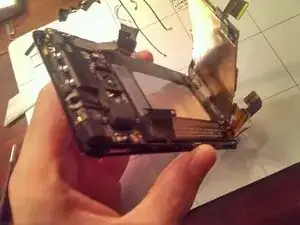

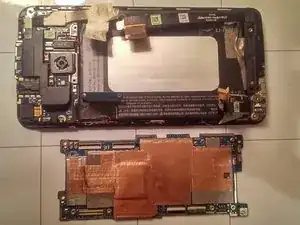

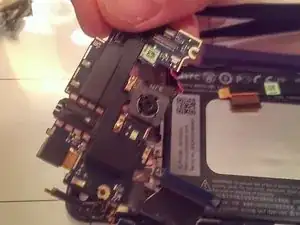

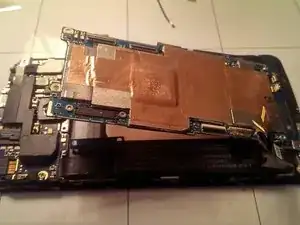

Вытяните материнскую плату за сторону, показанную на изображении.
Одна сторона материнской платы зафиксирована металлизированной лентой; аккуратно потяните плату вверх рукой.
Шаг 10

Удалите три винта с помощью отвёртки Phillips #000, как указано на фото.
Шаг 11

Кнопка регулировки громкости и ещё одна деталь приклеены к корпусу. Чтобы их снять, нагрейте клей с помощью разогретого инструмента iOpener. Обе детали легко отклеятся.
Шаг 12

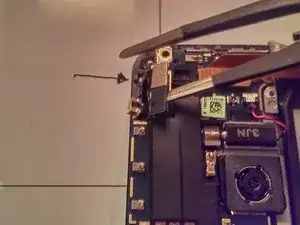

Отсоедините два разъёма, аккуратно поддев их от дочерней платы тупыми щипцами.
Шаг 13

Отсоедините гибкий кабель, откинув белую часть разъёма ZIF вверх. Это освободит кабель.
Осторожно вытяните гибкий кабель из разъёма.
Шаг 14

Освободите вибромотор, поддев его подвижный конец пластиковым инструментом.
Вибромотор подключён двумя проводами к дочерней плате и не нуждается в отсоединении от неё; его нужно просто освободить из паза в корпусе.
Шаг 15

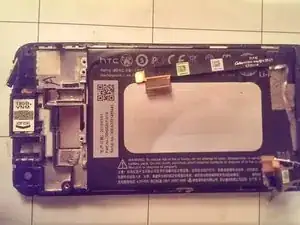

Осторожно извлеките дочернюю плату из корпуса телефона.
Шаг 16

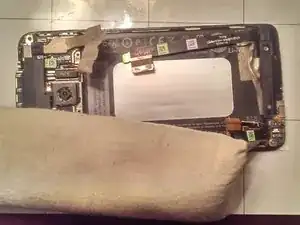

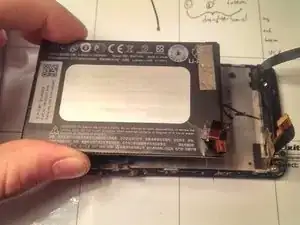

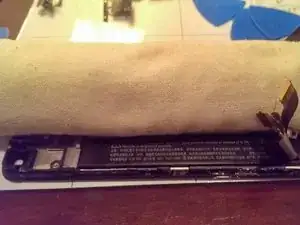

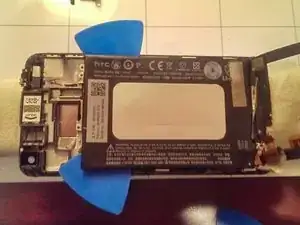

Батарея приклеена к корпусу. Поместите разогретый инструмент iOpener на батарею на минуту.
Затем положите iOpener на стол и приложите к нему стеклянную часть телефона, чтобы нагреть клей с другой стороны.

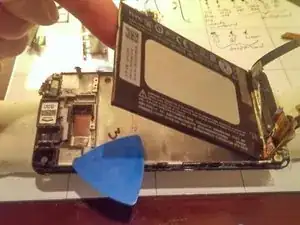

Когда телефон лежит на iOpener, аккуратно подденьте батарею пластиковыми инструментами. Батарея немного гнётся, поэтому действуйте осторожно.
Шаг 17

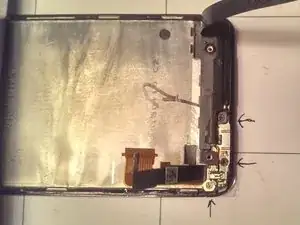

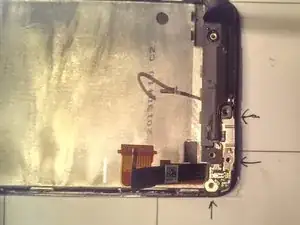

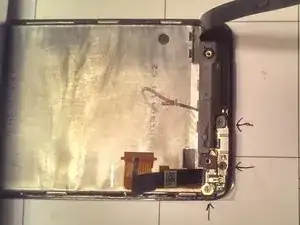

Удалите три указанные винта
Снимите свободную металлическую деталь

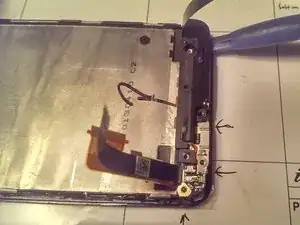

Подденьте небольшую плату логики с прикреплённым динамиком при помощи пластикового инструмента. Она зафиксирована небольшим количеством клея и ленты.
Шаг 18

Здесь показаны небольшая плата логики и металлическая деталь
Шаг 19


Эта пластиковая деталь устанавливается непосредственно над отверстием для винта. Она легко выпадает, но при снятии и установке возвращается на место только в одном положении. Форма пластиковой детали позволяет вставить её только одним способом.
Шаг 20

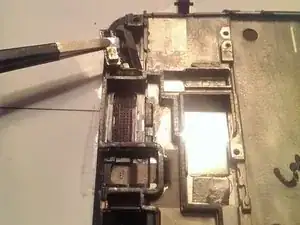

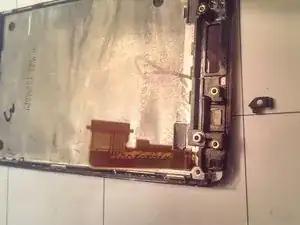

Удалите динамик для уха, поддев его острым пинцетом. Он зафиксирован клеем и требует небольшого поддевания.

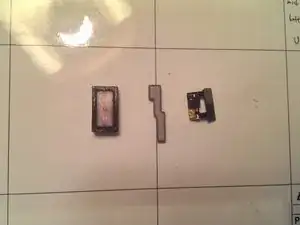

Снимите кнопку питания, отклеив небольшой кусочек ленты, удерживающей её на сборке экрана.
Удалите пластиковую прокладку, похожую на деталь «Тетриса». Она легко выдвигается и может выпасть, если не проявлять осторожность.
Шаг 21

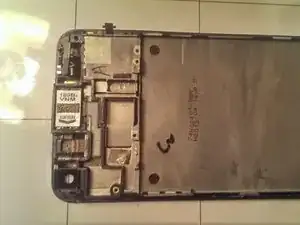

Сборка заключается в установке всех компонентов на новую сборку экрана.
Сначала перенесите динамик для уха, кнопку питания и прокладку на новую сборку экрана
Затем установите небольшую плату логики с разъёмом USB
Шаг 22

Приклейте двусторонний скотч, чтобы зафиксировать аккумулятор на сборке экрана

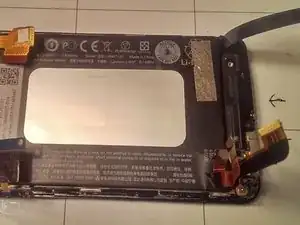

Устанавливая аккумулятор, убедитесь, что гибкий кабель аккумулятора направлен вверх и находится в нужном углу, как показано на фото, чтобы он мог подключиться к материнской плате на последующих этапах сборки.
Шаг 23

Выполните все шаги в обратном порядке, чтобы собрать телефон.
На изображении показано, куда устанавливать коаксиальные кабели при замене.
Перевод руководства с ifixit.com
