Замена материнской платы HTC myTouch 3G
Данное руководство описывает шаги по замене материнской платы в телефоне HTC myTouch 3G.
Все электронные компоненты устройства подключены к материнской плате, включая процессор, память, оперативную память, экран, аккумулятор и периферийные устройства, такие как модули беспроводной связи и порты подключения.
Замена материнской платы позволяет продлить срок службы устройства и улучшить его производительность. Этот процесс также даёт доступ к другим внутренним компонентам телефона для их ремонта или замены.
Шаг 1
Нажмите обоими большими пальцами на верхние углы задней панели и надавите вниз.
Продолжая прилагать давление вниз, сдвиньте заднюю панель вниз и снимите её с телефона.
Шаг 2

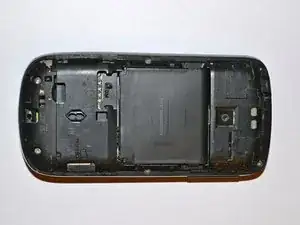

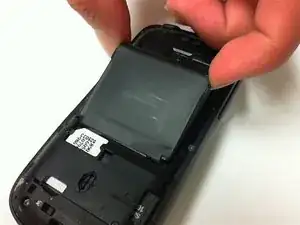

Извлеките аккумулятор.

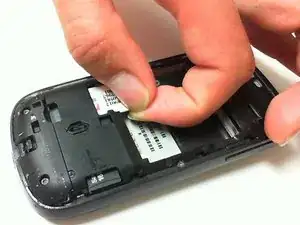

Извлеките SIM-карту.
Шаг 3

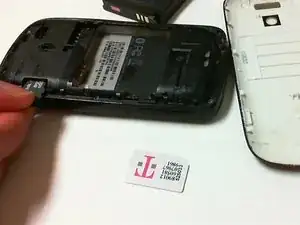

Нажмите на карту SD, чтобы извлечь её.
Вытащите карту SD.
Шаг 4

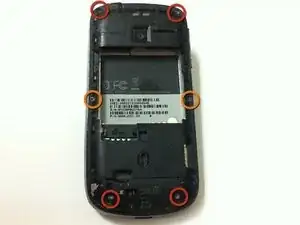

Выкрутите четыре винта T5 Torx длиной 6 мм из углов задней части телефона.
Выкрутите два винта T5 Torx длиной 4 мм из центральной части задней панели.
Шаг 5

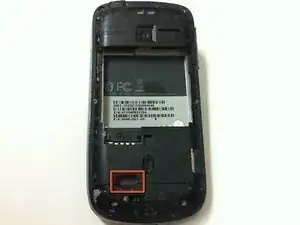

Сдвиньте защитную крышку антенны, чтобы получить доступ к материнской плате.
Шаг 6

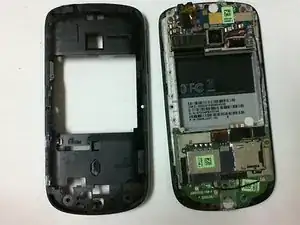

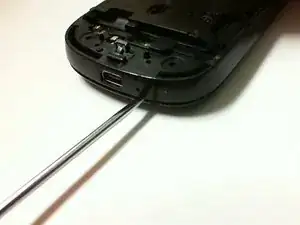

Вставьте лопатку в зазор между рамкой и крышкой. Надавите вниз, чтобы отделить заднюю панель от корпуса.
Перемещайте лопатку по периметру телефона, продолжая отделять заднюю панель от корпуса.
Шаг 7

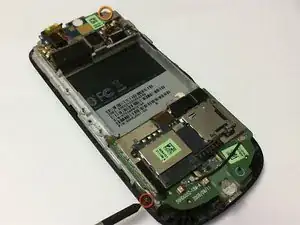

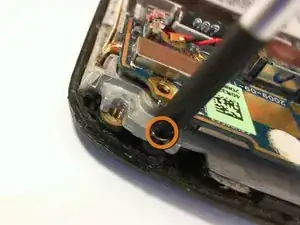

Выкрутите винт Phillips длиной 3 мм в нижнем левом углу телефона.
Выкрутите винт Phillips длиной 3 мм в верхнем правом углу телефона.
Не выкручивайте винты, расположенные непосредственно на печатных платах.
Шаг 8

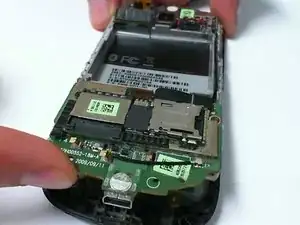

Поместите палец между печатной платой и передней панелью и аккуратно поднимите плату.
Отделите печатную плату от передней панели и экрана, чтобы получить доступ к ленточному кабелю, который их соединяет. Отсоедините ленточный кабель.
Полностью отделите печатную плату от передней панели.
Завершение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
