Замена материнской платы HTC MyTouch 4G

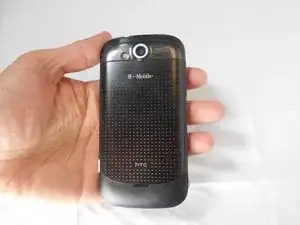

Переверните телефон и держите его так, чтобы задняя крышка была обращена к Вам.

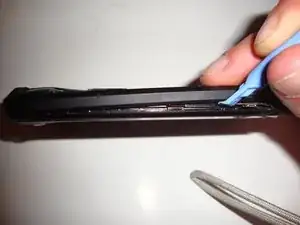

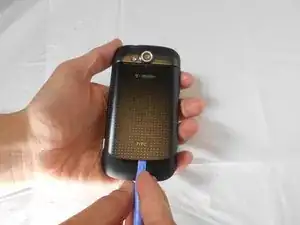

Вставьте инструмент для поддевания в выемку в нижней части корпуса и поднимите, чтобы снять крышку.

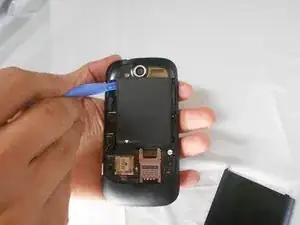

Используйте пластиковый инструмент для поддевания в выемке в верхнем левом углу батарейного отсека, чтобы извлечь батарею.

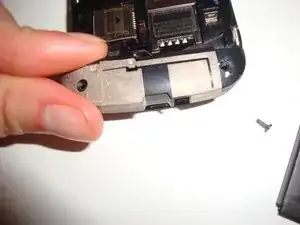

Удалите два винта T5×5 мм отверткой Torx T5.

Удалите один винт Phillips с помощью отвертки Phillips #00.

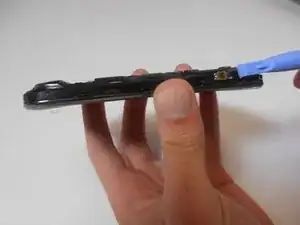

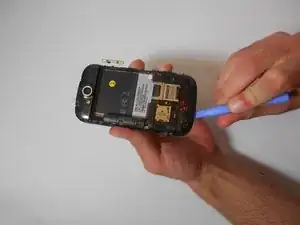

Используйте пластиковые инструменты для открывания, чтобы снять заднюю крышку.

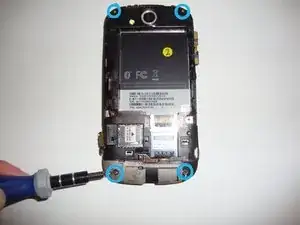

Там находятся четыре винта T5×5 мм. Используйте отвертку Torx T5, чтобы снять их.

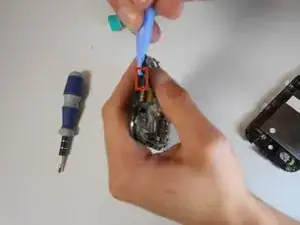

С помощью пластиковых инструментов для открывания отсоедините антенну Wi‑Fi.

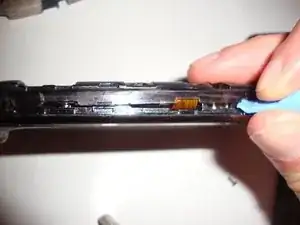

На телефоне есть три ленточных кабеля кнопок, которые нужно оттянуть вниз от корпуса.

С помощью пластиковых инструментов для открывания потяните ленточные кабели кнопок вниз от рамки, не вытаскивая их полностью.

Убедившись, что ленточные кабели кнопок отведены от рамки, вставьте пластиковый инструмент для открывания в рамку и снимите её.

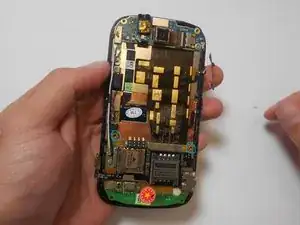

Удалите два винта Phillips, фиксирующие материнскую плату.

Три ленточных кабеля и вибромотор необходимо отсоединить от материнской платы.

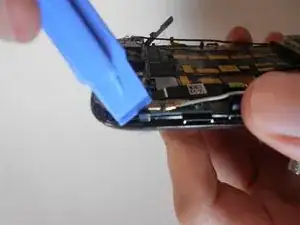

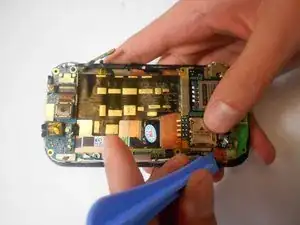

С помощью пластиковых инструментов для открывания потяните вверх ленточный кабель питания, чтобы аккуратно отсоединить его.

Снимите вибромотор, осторожно оттянув его с материнской платы.

Отсоедините ленточный кабель дигитайзера с помощью пластикового инструмента для открывания.

Снимите ленточный кабель ЖК‑экрана из его разъёма.

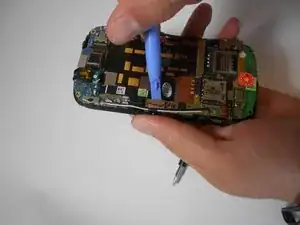

Теперь можно освободить материнскую плату из зажимов, удерживающих её на месте. Начинайте с верхнего зажима телефона и аккуратно переходите по периметру, освобождая каждый зажим.

Не поднимайте материнскую плату с телефона — ленточный кабель ЖК‑экрана всё ещё подключён к ней.

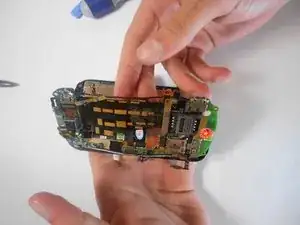

Поднимите материнскую плату влево, чтобы открыть доступ к зажиму кабеля ЖК‑экрана.

Откройте зажим кабеля ЖК‑экрана, аккуратно приподняв его с помощью пластикового инструмента для открывания.

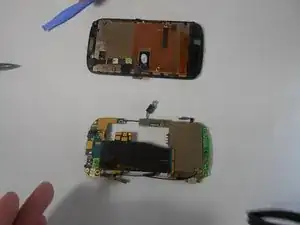

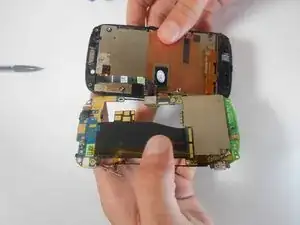

Материнская плата извлечена.
