Замена динамиков HTC MyTouch 4G

Переверните телефон и держите его так, чтобы задняя крышка была обращена к Вам.

Вставьте инструмент для поддевания в выемку внизу корпуса и потяните вверх, чтобы снять крышку.

Используйте пластиковый инструмент для поддевания в выемке в верхнем левом углу батареи, чтобы снять её.

Удалите два винта T5x5 мм при помощи отвертки Torx T5.

Удалите один винт Phillips при помощи отвертки Phillips #00.

Используйте пластиковые инструменты для вскрытия, чтобы снять заднюю крышку.

Есть четыре винта T5x5 мм. Используйте отвертку Torx T5, чтобы их удалить.

С помощью пластиковых инструментов для вскрытия снимите антенну Wi‑Fi.

На телефоне имеются три ленты кнопок, которые необходимо оттянуть вниз от корпуса.

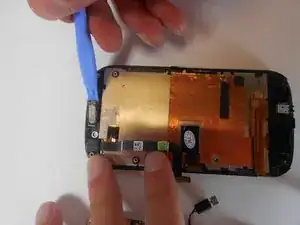

С помощью пластиковых инструментов для вскрытия оттяните ленты кнопок вниз от рамки, не удаляя их полностью.

Убедившись, что ленты кнопок отведены от рамки, вставьте пластиковый инструмент для вскрытия в рамку и извлеките его.

Удалите два винта Phillips, удерживающих материнскую плату на месте.

Три ленточных кабеля и вибромотор необходимо отключить от материнской платы.

С помощью пластиковых инструментов для вскрытия аккуратно потяните вверх ленточный кабель кнопки питания, чтобы отсоединить его.

Снимите вибромотор, аккуратно оттянув его от материнской платы.

Отсоедините ленточный кабель дигитайзера с помощью пластиковых инструментов для вскрытия.

Снимите ленточный кабель LCD из его разъёма.

Теперь можно освободить материнскую плату из защёлок, удерживающих её на месте. Начните с верхней защёлки телефона и аккуратно освобождайте каждую защёлку по периметру.

Не поднимайте материнскую плату с телефона. Ленточный кабель LCD всё ещё подключён к ней.

Поднимите материнскую плату влево, чтобы открыть доступ к зажиму разъёма LCD.

Откройте зажим разъёма ленточного кабеля LCD, аккуратно потянув его вверх пластиковым инструментом для вскрытия.

Материнская плата теперь снята.

После снятия материнской платы динамик можно заменить.

С помощью пластиковых инструментов для вскрытия вытащите старый динамик и установите новый.
