Замена камеры HTC myTouch 3G

Нажмите обеими большими пальцами по бокам верхних углов и приложите давление вниз.

Продолжая нажимать вниз, сдвиньте заднюю крышку вниз и снимите её с телефона.

Извлеките аккумулятор.

Извлеките SIM-карту.

Нажмите на SD-карту, чтобы она выдвинулась.

Выньте SD-карту.

Снимите четыре винта Torx T5 длиной 6 мм, расположенные в четырёх углах задней панели телефона.

Снимите два винта Torx T5 длиной 4 мм, расположенные посередине задней панели телефона.

Вытащите крышку антенны, чтобы получить доступ к плате.

Вставьте лопаточку в зазор между рамой и крышкой. Надавите лопаточкой вниз, чтобы отделить заднюю панель от телефона.

Держая лопаточку в зазоре между рамой и крышкой, пройдите лопаточкой по краю телефона, чтобы полностью снять заднюю панель.

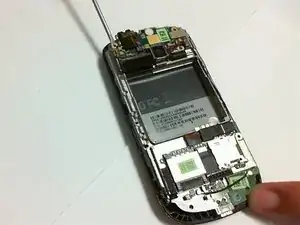

Снимите винт Phillips 3 мм, расположенный на боковой стороне в нижнем левом углу телефона.

Снимите винт Phillips 3 мм, расположенный в верхнем правом углу телефона.

Не удаляйте винты, находящиеся непосредственно на платах.

Поместите палец между платой и передней крышкой и аккуратно приподнимите плату.

Отделите плату от передней крышки и экрана, чтобы получить доступ к шлейфу, соединяющему их. Отсоедините шлейф.

Завершите отделение платы от передней панели.

Переверните блок с платами на сторону с установленной камерой.

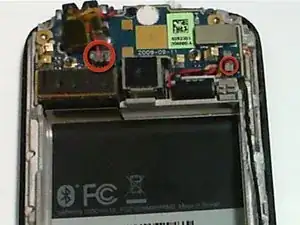

Снимите три винта Phillips 3 мм, расположенные на верхней плате.

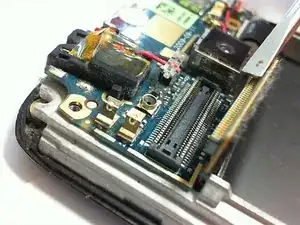

Найдите шлейф на верхней плате.

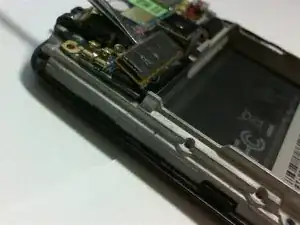

Используйте точную отвёртку, чтобы откинуть фиксатор шлейфа.

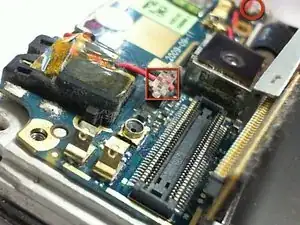

Найдите два проводных соединения на верхней плате.

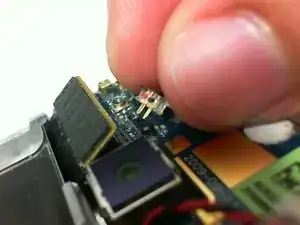

Снимите проводные соединения, используя захват «сожмите и потяните».

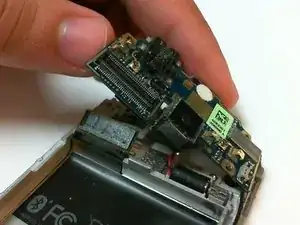

Медленно приподнимите плату с левой стороны.

Продолжайте переворачивать плату полностью вправо; она останется соединённой с устройством.

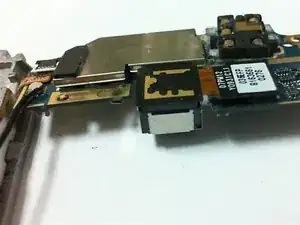

Теперь должна быть открыта обратная сторона камеры и платы.

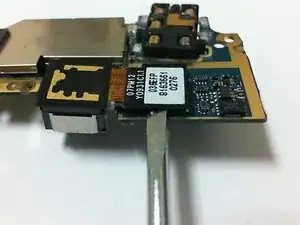

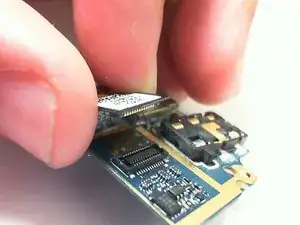

Отключите шлейф с помощью точной отвёртки.

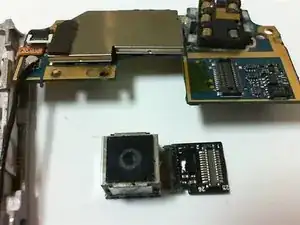

Снимите неисправную камеру и установите новую.
