Замена ЖК-дисплея HTC MyTouch 4G

Переверните телефон и удерживайте его задней панелью к себе.

Вставьте инструмент для вскрытия в выемку в нижней части корпуса и потяните вверх, чтобы снять панель.

Воспользуйтесь пластиковой лопаткой в выемке в верхнем левом углу аккумулятора, чтобы извлечь его.

Открутите два винта T5x5 мм с помощью отвёртки T5 Torx.

Открутите один винт с крестообразным шлицем отвёрткой Phillips #00.

Воспользуйтесь пластиковыми инструментами для вскрытия, чтобы снять заднюю крышку корпуса.

На корпусе расположены четыре винта T5x5 мм. Используйте отвёртку T5 Torx, чтобы удалить их.

С помощью пластиковых инструментов для вскрытия снимите антенну Wi-Fi.

На телефоне находятся три гибких шлейфа кнопок, которые необходимо отсоединить от корпуса.

Пластиковыми инструментами потяните шлейфы кнопок вниз от рамки, не отсоединяя их полностью.

Убедившись, что шлейфы кнопок отведены от рамки, вставьте пластиковый инструмент для вскрытия в корпус и извлеките его.

Открутите два винта Phillips, фиксирующих материнскую плату.

Три шлейфа и вибромотор необходимо отключить от материнской платы.

Пластиковым инструментом потяните вверх шлейф кнопки питания, чтобы аккуратно отсоединить его.

Снимите вибромотор, осторожно оттянув его от материнской платы.

Снимите шлейф дигитайзера с помощью пластикового инструмента для вскрытия.

Извлеките шлейф ЖК-дисплея из разъёма.

Теперь можно безопасно освободить материнскую плату из фиксаторов. Начните с верхнего фиксатора телефона и аккуратно отсоедините каждый фиксатор по очереди.

Не поднимайте материнскую плату полностью. Шлейф ЖК-дисплея по-прежнему подключён к ней.

Сдвиньте материнскую плату влево, чтобы открыть разъём зажима ЖК-дисплея.

Откройте зажим разъёма шлейфа ЖК-дисплея, аккуратно потянув его вверх пластиковым инструментом для вскрытия.

Материнская плата снята.

Разместите телефон ЖК-дисплеем вверх.

Воспользуйтесь iOpener, чтобы нагреть и размягчить клей, удерживающий дигитайзер.

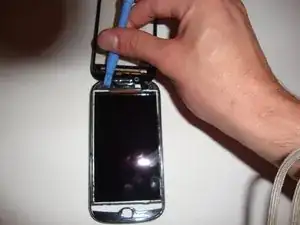

Перемещайте пластиковый инструмент вдоль внешнего края дигитайзера, чтобы дополнительно ослабить его и извлечь.

Не отделяйте дигитайзер полностью, так как он всё ещё соединён шлейфом.

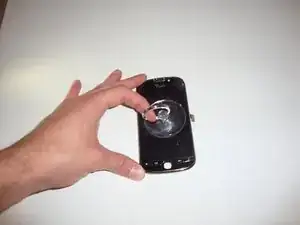

Используйте инструмент iOpener для разогрева клея ЖК-дисплея.

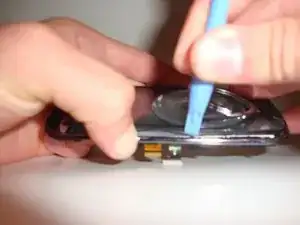

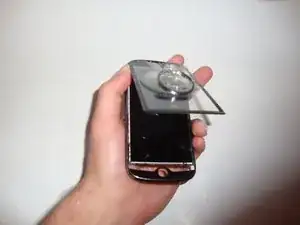

Снова воспользуйтесь комплектом iOpener и пластиковыми инструментами для вскрытия, чтобы удалить ЖК-дисплей. Теперь ЖК-дисплей готов к замене. Убедитесь, что у Вас есть дополнительный клей, который обычно поставляется в комплекте с запасной деталью, чтобы надежно зафиксировать ЖК-дисплей и дигитайзер.
