Замена трекбола BlackBerry Pearl 8100

Перед началом работ убедитесь, что устройство выключено.

Начните с удаления задней панели; для этого нажмите серебристую кнопку на задней части Blackberry 8100 и одновременно сдвиньте заднюю панель в сторону, чтобы снять её.

Снимите аккумулятор, расположенный прямо под задней панелью.

С помощью шестигранной отвёртки 1.5 мм выкрутите два винта, которые удерживают две панели вместе.

С помощью лопатки аккуратно отлейте небольшой фрагмент корпуса, расположенный в нижней части телефона.

С помощью лопатки поочерёдно снимайте боковые панели, поддев лопаткой между внутренним корпусом и боковыми частями.

С помощью шестигранной отвёртки 1.5 мм отвинтите два винта, расположенные на передней части телефона, соединяющие заднюю и переднюю панели.

С помощью лопатки отожмите заднюю панель корпуса, вставив лопатку между передней и задней панелями по боковой кромке. Снимите заднюю панель корпуса.

Отделите плату (логическую плату) от передней панели.

Осторожно извлеките клавиатуру из переднего корпуса. Она должна защёлкнуться и выйти из посадочного места.

Некоторые детали довольно маленькие и хрупкие; храните их в безопасном месте, чтобы они не повредились, если вы планируете использовать их снова.

Перед ремонтом убедитесь, что устройство отключено от питания.

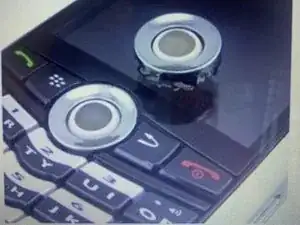

После выключения начните ремонт с удаления большого хромированного кольца, удерживающего трекбол, аккуратно поддев верхнее кольцо лопаткой со стороны передней панели.

Храните все детали в безопасном месте, чтобы они не потерялись и не повредились, если вы планируете использовать их повторно.

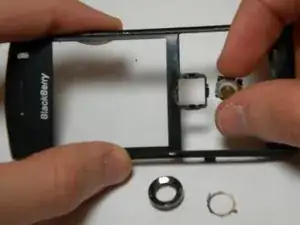

Снимите внутреннее маленькое хромированное кольцо, окружающее трекбол; вы должны иметь возможность просто поддеть и снять его вручную.

Если кольцо заедает, аккуратно подденьте его лопаткой.

После снятия кольца переходите к удалению корпуса трекбола; его можно снять вручную.

После удаления старого трекбола установите новый и соберите устройство, следуя инструкциям в обратном порядке.
