Замена ЖК-дисплея/цифрового преобразователя BlackBerry Storm

Положите BlackBerry Storm 9500 экраном вниз и снимите крышку аккумулятора и сам аккумулятор.

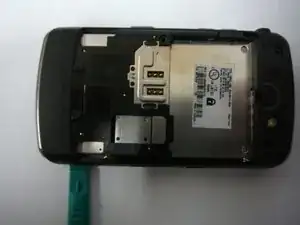

Выкрутите два винта (T6) под отсеком аккумулятора, расположенные, как показано красным.

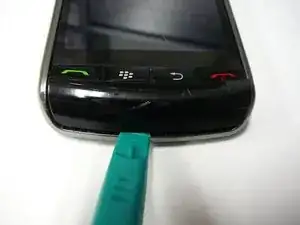

Поверните BlackBerry Storm 9500 обратно и аккуратно снимите крышку микрофона сверху, используя безопасную лопатку.

Выкрутите два винта (T6), как показано на изображении.

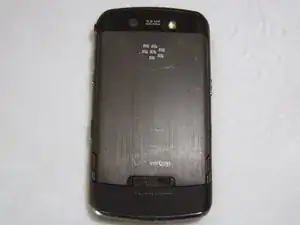

Снова переверните устройство задней стороной, затем снимите пластиковую накладку над камерой и вспышкой. Она крепится с помощью клея, поэтому воспользуйтесь безопасной лопаткой, как показано на изображении.

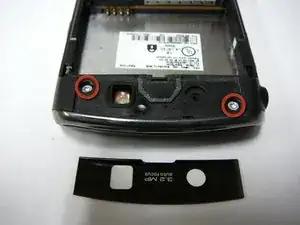

После снятия пластиковой детали выкрутите два винта под ней.

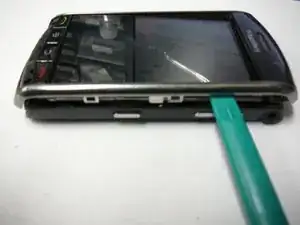

Теперь с помощью безопасной лопатки пройдитесь вдоль краёв корпуса, чтобы освободить защёлки и открыть корпус. Всего имеется шесть защёлок — по три с каждой стороны.

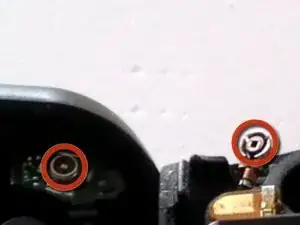

На логической плате имеется небольшое соединение колпачкового типа, которое подключает антенну, как показано на изображении.

После того как вы аккуратно прошли лопаткой по всему периметру устройства, можно отделить две части корпуса друг от друга.

*Не забудьте отключить антенный кабель в верхней части корпуса. Его нужно будет подключить заново при сборке телефона.*

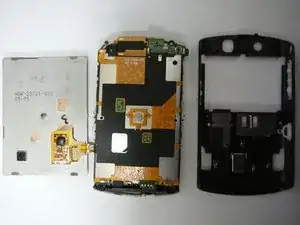

Теперь аккуратно извлеките логическую плату и модуль ЖК-дисплея из задней части корпуса. Действуйте осторожно, без чрезмерных усилий.

Поверните логическую плату так, чтобы она оказалась экраном вверх, затем отключите два шлейфа ЖК-дисплея и цифрового преобразователя.

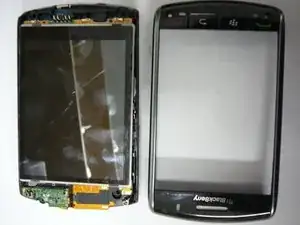

Отложите сломанный модуль в сторону и установите новый, выполняя предыдущие шаги в обратном порядке.

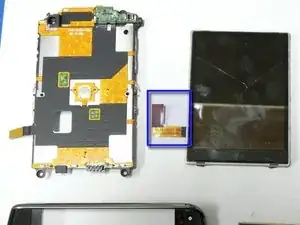

Перед заказом новой детали проверьте номер установленного ЖК-дисплея — он может быть V.014 или V.024. (Показано синим цветом)
