Замена материнской платы BlackBerry 8820
Материнская плата соединяет ключевые компоненты вашего смартфона. При повреждении материнской платы могут возникать сбои системы, неожиданные перезагрузки, плохое время работы от батареи или аномальное поведение экрана.
В этом руководстве показано, как заменить неисправную материнскую плату BlackBerry 8820. Для выполнения этого руководства не требуются специальные навыки.
Перед началом ремонта убедитесь, что выключили BlackBerry и отключили его от зарядного устройства.
Шаг 1
Снимите крышку батареи, нажав и сдвинув вниз серебряный квадрат на задней панели телефона.
Шаг 2
Извлеките батарею, поддев её снизу пальцем или пластиковым инструментом для вскрытия.

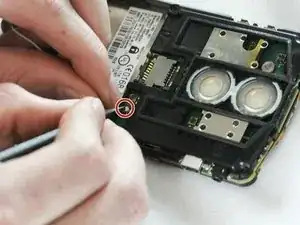

Удалите четыре маленьких винта длиной 3/8" с помощью отвертки торкс диаметром 1/16".
Шаг 3
Осторожно снимите две пластиковые боковые планки с помощью нейлоновой лопатки.
Шаг 4

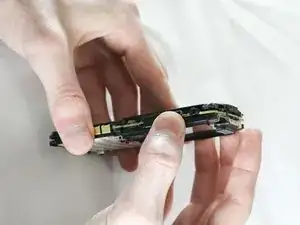

Аккуратно подденьте заднюю крышку нейлоновой лопаткой.
По краям есть по два маленьких зажима, которые нужно отстегнуть, прежде чем крышка снимется.
Шаг 5
Снимите переднюю панель корпуса.
Осторожно обращайтесь с датчиками и другими чувствительными участками вновь оголённой электроники.
Шаг 6

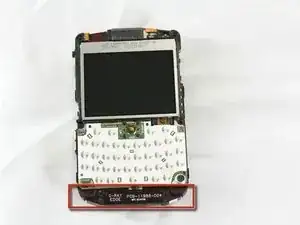

Снимите защёлку нижней крышки — она легко отщелкивается при натяжении.
Шаг 7

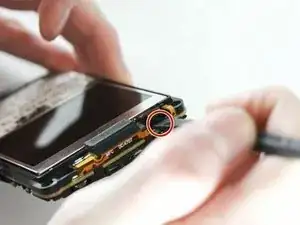

Отстегните обе стороны белого провода от материнской платы с помощью ранее использованного пластикового инструмента для вскрытия.
Шаг 8
Найдите глянцевый ленточный кабель SATA, соединяющий ЖК-экран в верхней части телефона.

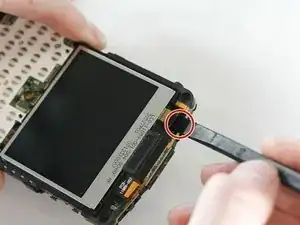

Отсоедините этот кабель, поддев разъём подводящим инструментом.
При снятии ленточного кабеля обращайтесь осторожно — он легко ломается.
Шаг 9
ПРЕДУПРЕЖДЕНИЕ: Убедитесь, что ленточный кабель SATA отключён, прежде чем продолжать.

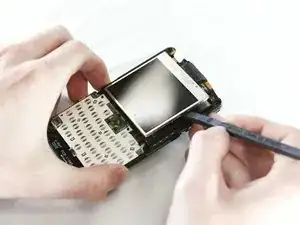

С помощью поддевного инструмента приподнимите старый экран, как показано.
Шаг 10

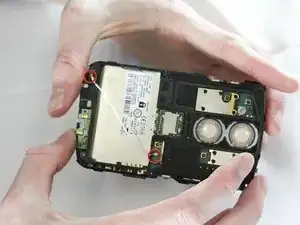

По обеим сторонам материнской платы находятся по два маленьких зажима. Поочерёдно отстегните каждый зажим с помощью пластикового инструмента для вскрытия.
После того как все четыре зажима будут отстегнуты, вы сможете вынуть материнскую плату из корпуса вручную.
После удаления старой материнской платы можно установить новую.
Заключение
Для сборки устройства выполните действия в обратном порядке. После замены материнской платы BlackBerry утилизируйте старую материнскую плату в пункте приёма электронной техники [[E-Waste#:~:text=Those%20dead%20parts%20should%20go,be%20put%20in%20the%20trash.|electronics recycler|new_window=true]].
Перевод руководства с ifixit.com
