Замена трекбола BlackBerry Tour 9630

Разместите телефон так, чтобы клавиатура была направлена вниз, а задняя панель — вверх.

Нажмите центральную серебристую кнопку вверх, чтобы освободить заднюю крышку.

Снимите заднюю крышку и отложите её в сторону.

Возьмитесь за аккумулятор за светло-серые полукруги и потяните вверх.

Отложите извлечённый аккумулятор вместе с задней крышкой.

Если установлена карта SD, аккуратно нажмите на неё и сдвиньте вверх, чтобы извлечь.

Если установлена SIM-карта, аккуратно нажмите на неё и сдвиньте влево, чтобы извлечь.

Используйте отвертку T6 Torx, чтобы выкрутить четыре винта длиной 8,00 мм с задней части телефона.

Используйте инструмент для открывания, чтобы отстянуть верхнюю пластиковую крышку.

Верхняя пластиковая крышка приклеена. Если сложно снять крышку, используйте iOpener, чтобы прогреть и ослабить клей.

Используйте отвертку T6 Torx, чтобы выкрутить два винта длиной 8,00 мм с верхней части телефона.

Используйте лопатку, чтобы освободить защёлки, соединяющие переднюю и заднюю части корпуса.

Разъедините переднюю и заднюю части устройства.

Поместите лопатку или инструмент для открывания под край разъёма и тяните прямо вверх, чтобы отключить его.

Убедитесь, что вы поддевали край самого разъёма, а не гнездо на плате. В противном случае вы рискуете навсегда повредить гнездо.

Работайте аккуратно: не поддевайте и не царапайте мелкие поверхностно-монтированные компоненты на плате.

Для повторного подключения аккуратно совместите разъём с гнездом и нажмите пальцем — сначала с одной стороны, затем с другой — до щелчка. Не пытайтесь силой вталкивать разъём. Если возникают трудности, сориентируйте его заново и попробуйте снова.

Не нажимайте посередине широких разъёмов до полного их совмещения. При смещении разъёма или контактов они могут согнуться или сломаться, что приведёт к необратимому повреждению.

Сдвиньте тонкий антистатический инструмент или изогнутые пинцеты под металлическую ножку чёрных и белых коаксиальных разъёмов (как можно ближе к головке) и поднимите прямо вверх от платы.

При работе с этими разъёмами важно всегда поднимать головку строго вверх. Если поддевать под углом, вы рискуете отломать гнездо от платы.

Используйте пинцет, чтобы удерживать разъём над его гнездом, и аккуратно прижмите пальцем или лопаткой — разъём должен «щёлкнуть» на место. Если возникают трудности, сориентируйте головку и попробуйте снова.

Не пытайтесь силой вталкивать разъём, иначе вы можете навсегда повредить его.

Аккуратно подталкивайте клавиатуру снизу, чтобы снять переднюю рамку корпуса.

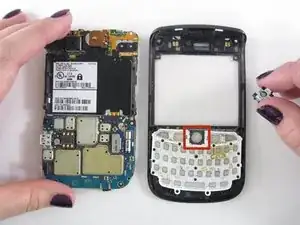

После снятия передней рамки клавиатура и трекбол будут свободны.

Снимите клавиатуру.

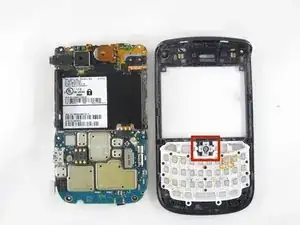

Снимите трекбол.
