Замена ЖК-экрана BlackBerry 8820
Если на BlackBerry 8820 отображаются искажённые изображения, отсутствуют пиксели или экран треснул, возможно, экран повреждён или неисправен. Будьте осторожны с осколками стекла при обращении с телефоном и используйте это руководство для безопасной замены ЖК-экрана.
Перед использованием этого руководства перезагрузите телефон, чтобы убедиться, что проблема связана с экраном. Перезагрузка часто решает многие проблемы, освобождая память и останавливая фоновые приложения. При возникновении таких проблем телефон может работать медленнее и экран может казаться неотзывчивым. Чтобы перезагрузить BlackBerry 8820, нажмите Alt+Shift+Delete на клавиатуре. После этого должен загореться красный индикатор, и телефон перезагрузится. Если проблема сохраняется и ЖК-экран по-прежнему не работает должным образом, следуйте этому руководству для ремонта телефона.
Перед началом руководства обязательно выключите BlackBerry.
Шаг 1
Снимите крышку батарейного отсека, надавив и сдвинув серебристый квадрат на задней панели телефона вниз.
Шаг 2
Извлеките батарею, поддев её пальцем или пластиковым инструментом для открытия.
Удалите четыре маленьких винта длиной 3/8" с помощью торкс-отвертки диаметром 1/16".
Шаг 3
Осторожно снимите две пластиковые боковые планки с помощью нейлоновой лопатки.
Шаг 4
Осторожно подденьте заднюю крышку нейлоновой лопаткой.
По краям находятся по два маленьких защёлкивающих зажима, которые нужно отщёлкнуть перед снятием крышки.
Шаг 5
Снимите переднюю панель корпуса.
Будьте осторожны с датчиками и другими чувствительными областями недавно обнажённой электроники.
Шаг 6

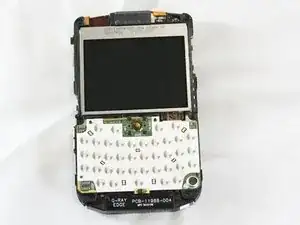

После разборки корпуса телефон должен выглядеть так, как показано на фото.
Шаг 7

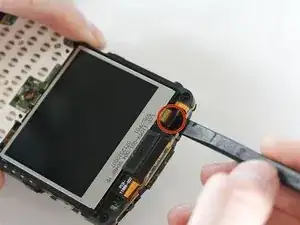

В верхней части телефона найдите блестящую ленту SATA, соединяющую ЖК-экран с телефоном.

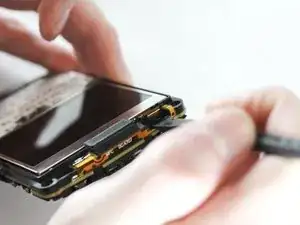

С помощью поддевательного инструмента отключите ленту SATA, поддев её под разъём.
Шаг 8

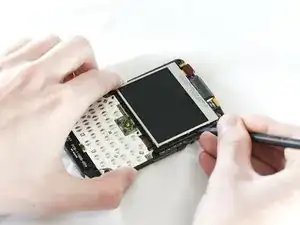

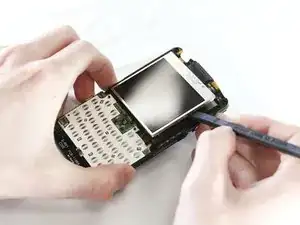

С помощью лопатки подденьте и снимите старый экран, как показано.
Убедитесь, что лента SATA отключена перед выполнением этой операции.
Шаг 9

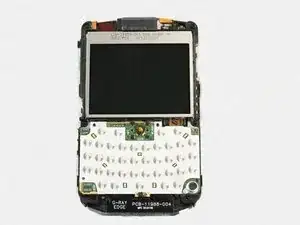

Установите новый ЖК-экран.

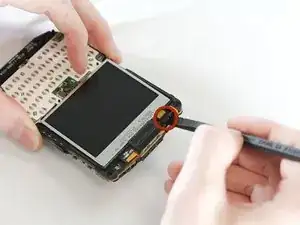

Подсоедините ленту к разъёму, расположенному в верхней части телефона.
Заключение
Для сборки устройства выполните все указанные шаги в обратном порядке.
Перевод руководства с ifixit.com
