Замена ЖК-экрана BlackBerry Tour 9630

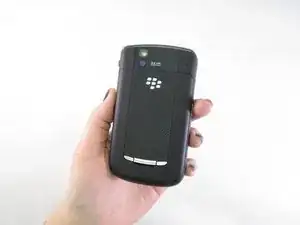

Расположите телефон так, чтобы клавиатура была направлена вниз, а задняя панель — вверх.

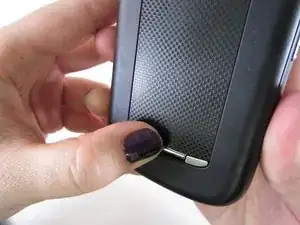

Нажмите серебристую центральную кнопку вверх, чтобы освободить заднюю крышку.

Снимите заднюю крышку и отложите в сторону.

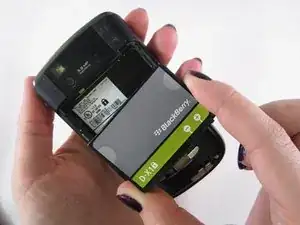

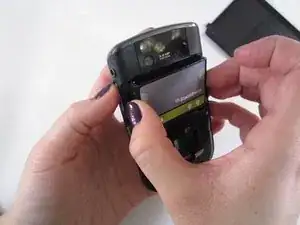

Возьмитесь за батарею в местах светло-серых полукругов и потяните вверх.

Отложите извлечённую батарею вместе с задней крышкой.

Если установлена SD-карта, аккуратно нажмите на неё и сдвиньте вверх, чтобы извлечь.

Если установлена SIM-карта, аккуратно нажмите на неё и сдвиньте влево, чтобы извлечь.

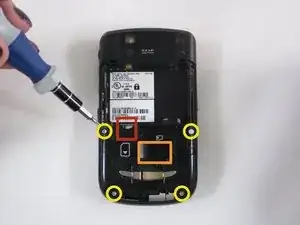

Используйте отвертку T6 Torx, чтобы выкрутить четыре винта длиной 8,00 мм на задней панели телефона.

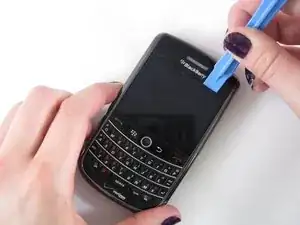

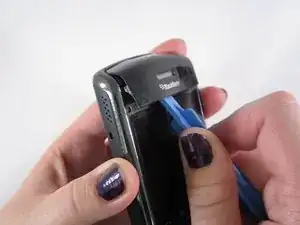

Используйте инструмент для вскрытия, чтобы отжать верхнюю пластиковую крышку.

Верхняя пластиковая крышка зафиксирована клеем. Если её трудно снять, используйте iOpener, чтобы нагреть и ослабить клей.

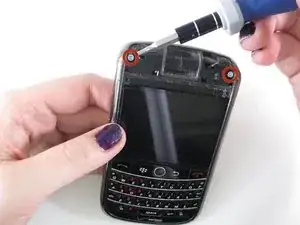

Используйте отвертку T6 Torx, чтобы выкрутить два винта длиной 8,00 мм в верхней части телефона.

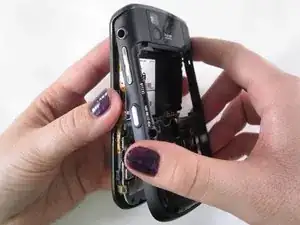

Используйте лопатку, чтобы освободить защёлки, соединяющие переднюю и заднюю части корпуса.

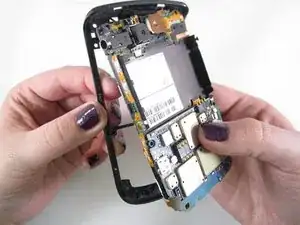

Разделите переднюю и заднюю части устройства.

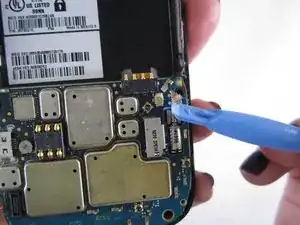

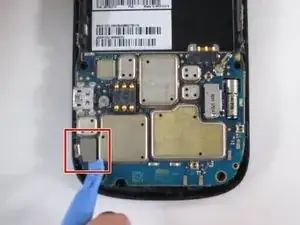

Поместите лопатку или инструмент для вскрытия под край разъёма и поднимите прямо вверх, чтобы отсоединить его.

Убедитесь, что вы поддевали край самого разъёма, а не корпуска разъёма на плате. В противном случае вы рискуете навсегда повредить гнездо.

Работайте аккуратно: не поддевайте и случайно не соскребайте мелкие поверхностно смонтированные компоненты на плате.

Для повторного подключения аккуратно совместите разъём с гнездом и нажмите пальцем — сначала с одной стороны, затем с другой — до щелчка. Не пытайтесь вдавливать разъём силой. Если возникают трудности, переставьте разъём и попробуйте снова.

Не давите в середине широких разъёмов, пока они полностью не сели на место. При неправильном выравнивании разъём или контакты под ним могут согнуться или сломаться, вызвав непоправимые повреждения.

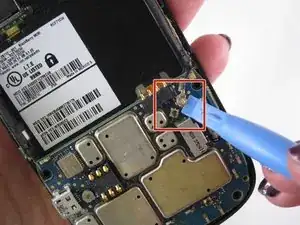

Просуньте тонкий ESD-безопасный инструмент или изогнутые пинцеты под металлическую ножку чёрного и белого коаксиальных разъёмов (как можно ближе к головке) и поднимите прямо вверх от платы.

При работе с этими разъёмами важно всегда поднимать головку прямо вверх. При поддевании под углом вы рискуете оторвать гнездо от платы.

Используйте пинцет, чтобы удержать разъём над его гнездом и аккуратно нажмите пальцем или лопаткой — разъём должен «щёлкнуть» на место. Если возникают трудности, переставьте головку и попробуйте снова.

Не пытайтесь вдавить разъём силой — вы можете навсегда его повредить.

Аккуратно поднимите клавиатуру снизу, чтобы снять переднюю рамку крышки.

После снятия передней крышки клавиатура и трекбол будут свободны.

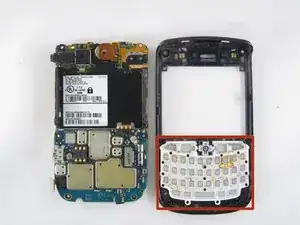

Снимите клавиатуру.

Аккуратно приподнимите материнскую плату, чтобы получить доступ к нескольким ленточным кабелям.

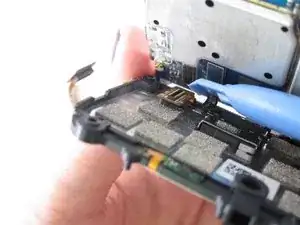

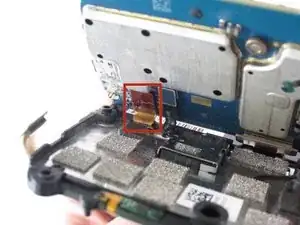

Используйте маленький пластиковый инструмент для вскрытия, чтобы отсоединить оранжевый ленточный кабель ЖК-экрана от квадратного конца ленточных кабелей.

Переверните телефон. Используя большой пластиковый инструмент для вскрытия, отожмите ЖК-экран от материнской платы.

Замените ЖК-экран.

ЖК-экран закреплён клеем.
