Разборка BlackBerry Pearl 8100

Нажмите кнопку, отмеченную желтым маркером, чтобы снять заднюю крышку.

Снимите аккумулятор (на фото не показан).

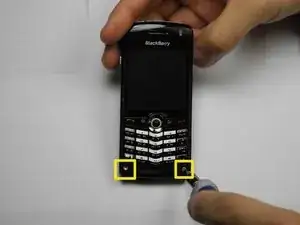

Используйте отвертку Torx T6, чтобы выкрутить два винта, отмеченные желтыми маркерами.

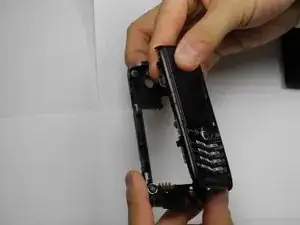

С помощью пластиковой лопатки ослабьте нижнюю крышку, затем снимите нижнюю крышку с телефона.

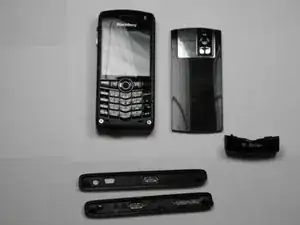

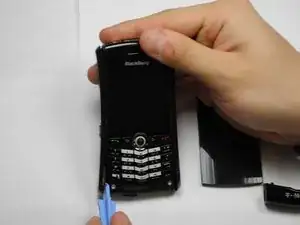

Используйте пластиковой лопаткой, чтобы снять боковые крышки.

Боковые крышки крепятся к телефону небольшими пластиковыми защёлками. Эти защёлки легко погнуть или сломать.

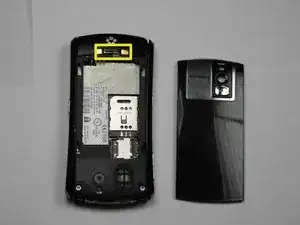

После снятия нижней и боковых крышек будут видны два винта, отмеченные жёлтыми маркерами.

Используйте отвертку Torx T6, чтобы выкрутить винты.

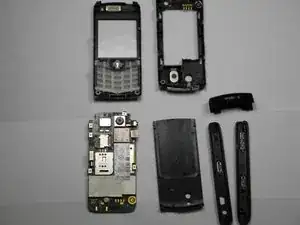

После снятия винтов рама может быть отсоединена.

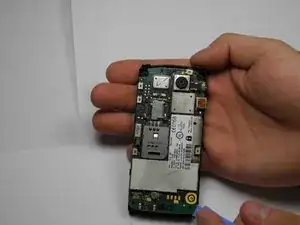

Используйте пластиковой лопаткой, чтобы отделить материнскую плату от передней панели.

При снятии материнской платы кнопка, открывающая заднюю крышку, может отойти вместе с небольшой пружиной. Не потеряйте их.

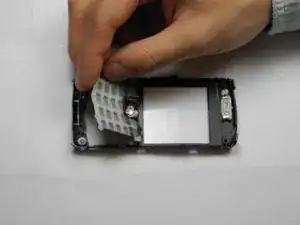

Отделите клавиатуру (на первом изображении) и трекбол (на втором изображении) от передней панели.

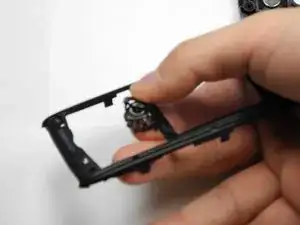

Поднимите пластиковую деталь, перекрывающую трекбол (на втором изображении). После этого трекбол должен освободиться.

Храните трекбол целым. Под трекболом находятся очень маленькие магнитные болты, которые трудно собрать обратно.

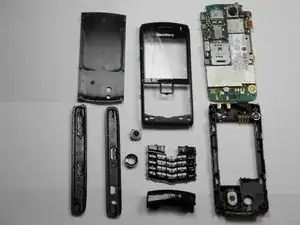

Это все части BlackBerry Pearl 8100 полностью разобранного устройства. Слева направо части следующие: задняя крышка, передняя панель, материнская плата, боковые крышки, трекбол, клавиатура, нижняя крышка и рама.
