Замена логической платы/материнской платы BlackBerry Storm 9530
Нужно вскрыть ваш BlackBerry Storm для починки? Или просто хотите сохранить детали? Это простое руководство, которому легко следовать!
Шаг 1

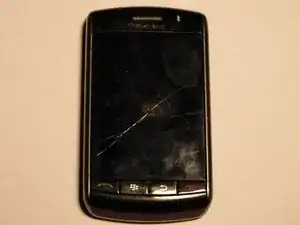

Треснул экран? Нужно заменить динамик? И т. д. Просто следуйте этим шагам.
Шаг 2

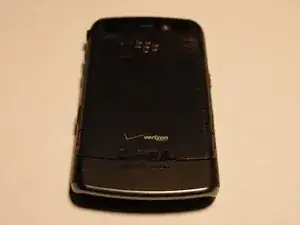

Положите Storm так, чтобы дверца батарейного отсека была наверху.
Снимите дверцу батарейного отсека.
Извлеките батарею.
Шаг 3

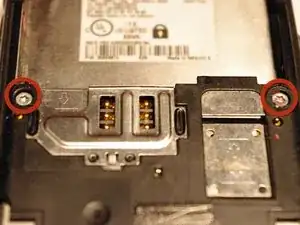

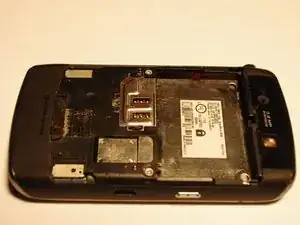

Удалите два шестигранных винта, как показано возле слота SIM-карты.
Шаг 4

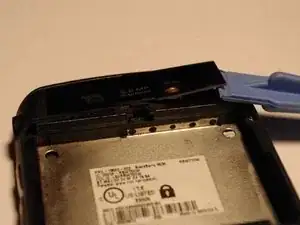

Снимите пластиковую накладку, закрывающую камеру и вспышку на задней панели. Она удерживается скотчем, поэтому используйте безопасный инструмент для поддевания.

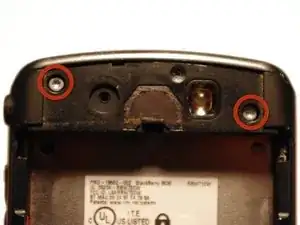

Снимите два шестигранных винта под ней.
Шаг 5

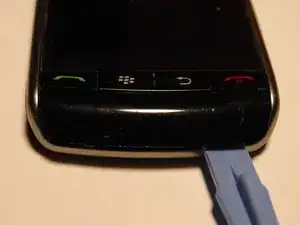

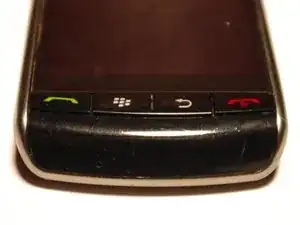

Переверните телефон и снимите пластиковую крышку под кнопками, как показано.
Снимите 2 винта под ней.
Шаг 6
Пройдите по периметру устройства пластиковым инструментом для поддевания — на каждой стороне корпуса по 3 защёлки.

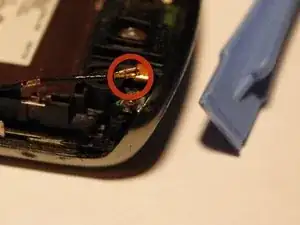

Между передней и средней частью корпуса есть соединение антенны. Снимите его при помощи пластиковой лопатки, если оно не отходит само.
Шаг 7

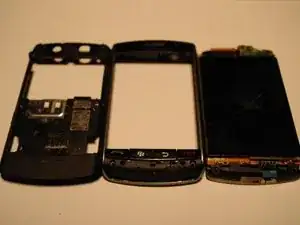

Теперь у вас три части: задняя, средняя и передняя части корпуса.
Шаг 8

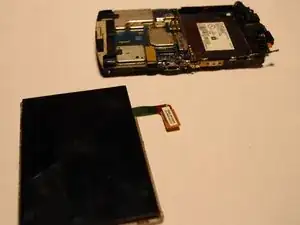

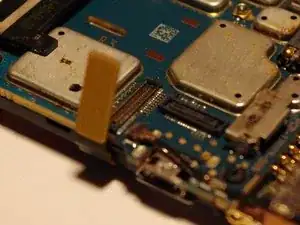

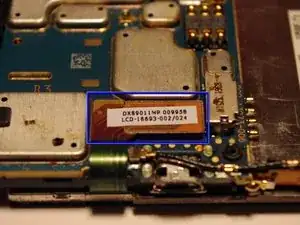

Чтобы снять экран, аккуратно подденьте этот гибкий шлейф пластиковой лопаткой.
Шаг 9

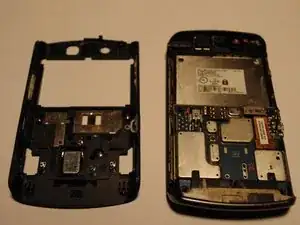

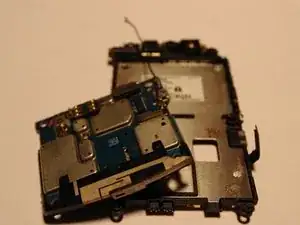

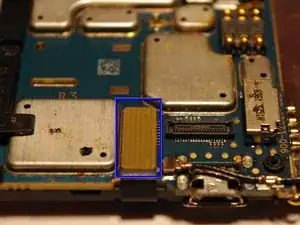

Чтобы извлечь основную плату из средней части корпуса, отсоедините гибкий шлейф, как показано на фото.
Для сборки выполните все шаги в обратном порядке.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
