Замена тачпада BlackBerry Bold 9700

Снимите аккумулятор, поддев нижнюю часть аккумулятора и приподняв её вверх.

Когда аккумулятор будет под углом, оттяните его от верхней части устройства.

Обязательно отключайте все источники питания перед работой с электронными устройствами, чтобы избежать травм или повреждения устройства.

Сдвиньте SIM-карту из-под фиксирующей скобы вверх в направлении контактов разъёма аккумулятора.

Необходимо вынуть SIM-карту перед полной разборкой устройства. Невыполнение этого может привести к повреждению компонентов на более поздних этапах.

Отожмите панель с логотипом AT&T с помощью пластикового медиатора.

Вы услышите щелчок, когда пластиковые защёлки выйдут из пазов.

Используйте отвертку Torx T5, чтобы удалить два чёрных винта Torx длиной 5,57 мм под клавиатурой.

С помощью пластикового медиатора снимите рамку корпуса устройства.

Вы услышите щелчок, когда защёлки выйдут из пазов.

Когда корпус ослабнет, сдвиньте его от верхней части телефона.

Аккуратно приподнимите нижнюю часть клавиатуры вверх.

Оттяните клавиатуру от нижней части ЖК-дисплея и поднимите вверх.

Удалите два стальных винта Torx длиной 4,13 мм с помощью отвертки Torx T5.

Аккуратно подденьте ленточный разъём в верхней части телефона пластиковым медиатором.

Ленточные разъёмы хрупкие. Слишком большое усилие в ненужном месте может повредить шлейф и потребовать замены целой сборки.

Удалите два верхних стальных винта Torx длиной 4,13 мм с помощью отвертки Torx T5.

У вас теперь должны быть два чёрных винта Torx 5,57 мм и четыре стальных винта Torx 4,13 мм отложены в сторону. Не теряйте их.

Поднимите прозрачную пластиковую крышку строго вверх.

Возьмите материнскую плату за экран

Отогните плату от основания корпуса и поднимите вертикально вверх.

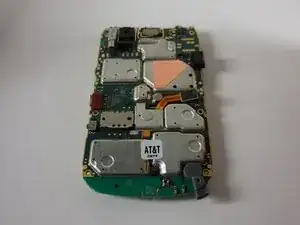

Переверните плату так, чтобы ЖК-дисплей оказался на поверхности рабочего стола.

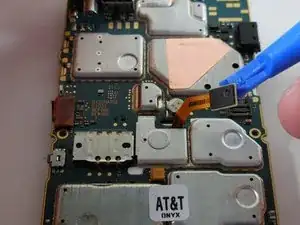

С помощью пластикового медиатора аккуратно отсоедините ленточный разъём, расположенный справа на плате.

Ленточные кабели хрупкие. Будьте осторожны при работе с ними.

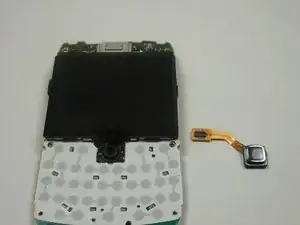

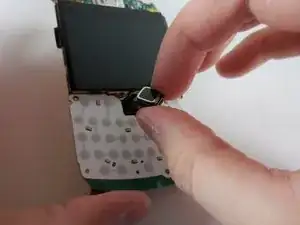

Аккуратно захватите тачпад.

Протяните ленточный кабель через вырез в плате.

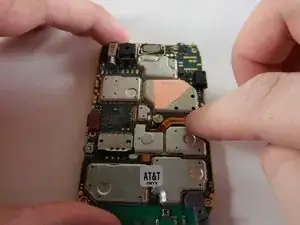

Вставьте ленточный разъём нового тачпада через вырез в плате.

Выравняйте ленточный разъём с контактной группой.

Аккуратно вдавите ленточный разъём на место.
