Разборка корпуса материнской платы BlackBerry Bold 9700

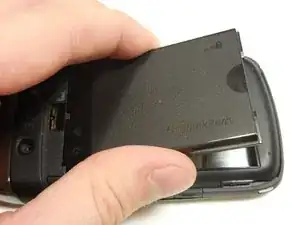

Снимите аккумулятор, поддев нижнюю часть аккумулятора вверх.

Когда аккумулятор приподнят, потяните его от верхней части устройства.

Обязательно отключите все источники питания перед работой с электронными устройствами, чтобы избежать травм или повреждения устройства.

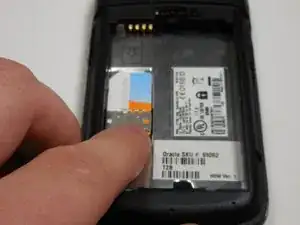

Сдвиньте SIM-карту из-под фиксирующей скобы вверх, в направлении контактов разъёма аккумулятора.

Вы должны извлечь SIM-карту перед полной разборкой устройства. Невыполнение этого может повредить компоненты на следующем этапе.

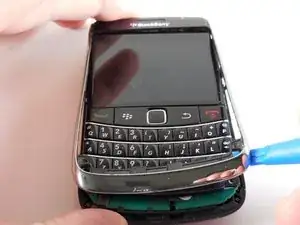

Подденьте панель с логотипом AT&T пластиковым инструментом для вскрытия.

Вы услышите щелчок, когда пластиковые защёлки выйдут из посадочных мест.

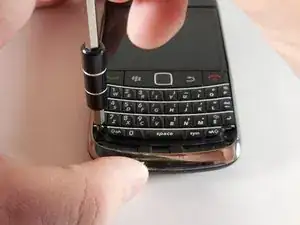

Отвинтите две чёрные торкс-винты 5,57 мм под клавиатурой с помощью отвертки T5 Torx.

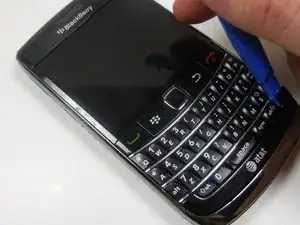

С помощью пластиковой лопатки снимите каркас корпуса устройства.

Вы услышите щелчок, когда защёлки выйдут из посадочных мест.

Когда корпус ослабнет, сдвиньте его от верхней части телефона.

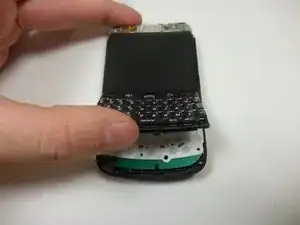

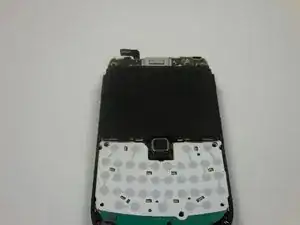

Осторожно приподнимите нижнюю часть клавиатуры вверх.

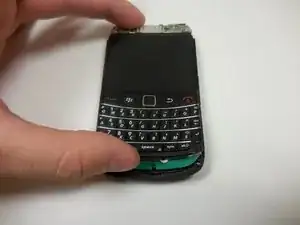

Оттяните клавиатуру от нижней части ЖК-дисплея и поднимите вверх.

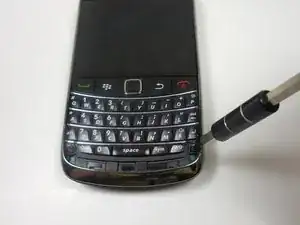

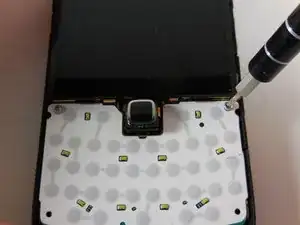

Снимите две стальные винты с торкс-головкой 4,13 мм с помощью отвертки T5 Torx.

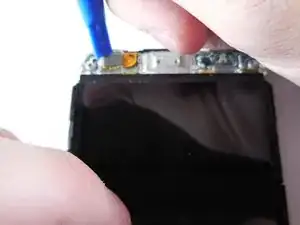

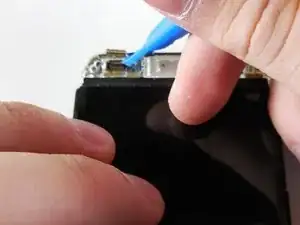

Осторожно подденьте ленточный разъём в верхней части телефона пластиковым инструментом для вскрытия.

Ленточные разъёмы хрупкие. Слишком сильное действие в неверном месте повредит шлейф и может потребовать замены всей сборки.

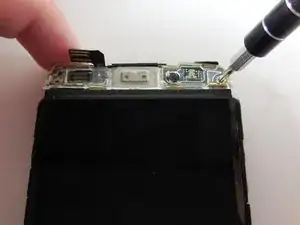

Снимите две верхние стальные винты с торкс-головкой 4,13 мм с помощью отвертки T5 Torx.

У вас теперь должны быть две чёрные торкс-винты 5,57 мм и четыре стальные торкс-винта 4,13 мм отложенные в сторону. Не потеряйте их.

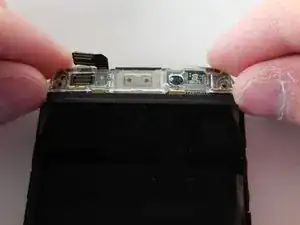

Поднимите прозрачную пластиковую крышку вертикально вверх.

Возьмите материнскую плату за экран.

Отведите плату от основания корпуса и поднимите вертикально вверх.
