Замена мембраны клавиатуры BlackBerry Bold 9700

Снимите аккумулятор, поддев нижнюю часть аккумулятора вверх.

Когда аккумулятор будет откинут, потяните его вдаль от верхней части устройства.

Обязательно отключите все источники питания перед работой с электроникой, чтобы избежать травм или повреждения устройства.

Сдвиньте SIM-карту из-под крепёжного кронштейна вверх в направлении контактов разъёма аккумулятора.

Вы должны вынуть SIM-карту перед полной разборкой устройства. Невыполнение этого требования может повредить компоненты на дальнейших этапах.

Отстраните панель с логотипом AT&T с помощью пластикового инструмента для открытия.

Вы услышите щелчок, когда пластиковые защёлки выйдут из посадочных мест.

Используйте отвертку T5 Torx, чтобы выкрутить два чёрных винта Torx длиной 5,57 мм под клавиатурой.

Используйте пластиковый инструмент для открытия, чтобы снять рамку корпуса устройства.

Вы услышите щелчок, когда защёлки выйдут из посадочных мест.

Когда корпус ослабнет, сдвиньте его от верхней части телефона.

Аккуратно приподнимите нижнюю часть клавиатуры вверх.

Оттяните клавиатуру от нижней части ЖК-дисплея и поднимите вверх.

Снимите два стальных винта Torx длиной 4,13 мм с помощью отвертки T5 Torx.

Аккуратно подденьте ленточный разъём в верхней части телефона пластиковым инструментом для открытия.

Ленточные разъёмы хрупкие. Слишком большое усилие в неподходящем месте может повредить шлейф и потребовать замены всего узла.

Снимите верхние два стальных винта Torx длиной 4,13 мм с помощью отвертки T5 Torx.

У вас теперь должно быть два чёрных винта Torx длиной 5,57 мм и четыре стальных винта Torx длиной 4,13 мм — отложите их в сторону. Не потеряйте их.

Поднимите прозрачную пластиковую крышку прямо вверх.

Возьмитесь за плату за экраном

Отойдите плату от основания корпуса и поднимите её вертикально вверх.

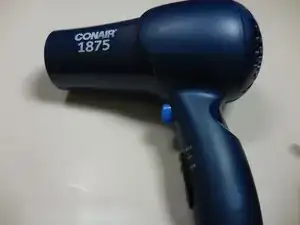

Используйте обычный фен для нагрева мембраны клавиатуры.

На среднем или низком режиме равномерно нагревайте мембрану в течение 5–10 минут.

Не перегревайте мембрану клавиатуры. Она должна стать мягкой на ощупь, когда будет готова.

Снятие трекпада и ЖК-дисплея перед этой операцией необязательно. Следуйте этому руководству, чтобы снять трекпад, и этому руководству, чтобы снять ЖК-дисплей.

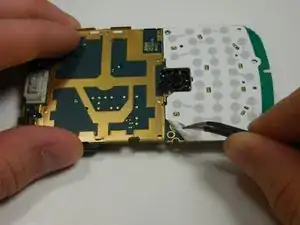

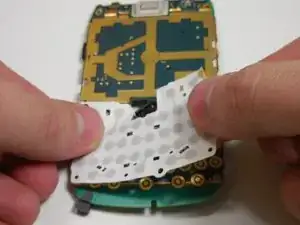

Используйте пинцет, чтобы аккуратно отслоить мембрану клавиатуры.

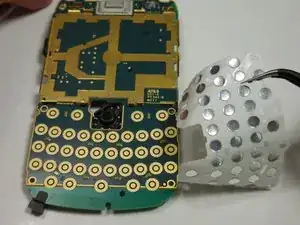

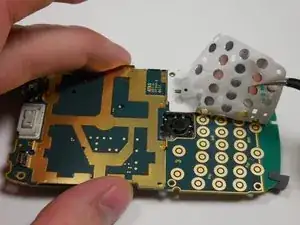

Начните с одного из верхних углов и захватите мембрану в центре, чтобы полностью её снять.

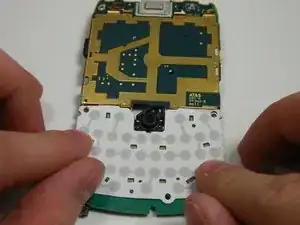

Выровняйте новую мембрану клавиатуры по золотым проводникам и прижмите к печатной плате.
