Замена трекпада Blackberry Bold 9650

Переверните устройство вниз экраном.

Используя палец, сдвиньте серебристую кнопку разблокировки крышки в сторону верхней части устройства.

Поднимите и снимите заднюю крышку.

Подденьте края батареи ногтями.

Извлеките батарею.

Ориентируйте устройство так, чтобы экран был направлен вниз.

Используя палец, осторожно приподнимите верхнюю часть SIM-карты.

Аккуратно вытяните SIM-карту.

Карта расколется пополам, если при вытягивании приложить слишком большую силу.

Используя отвертку Torx T6, открутите четыре винта в нижней части устройства.

Ориентируйте устройство так, чтобы экран был направлен к вам.

Используя лопаточку, снимите крышку слухового динамика.

Используя отвертку Torx T6, открутите два винта в верхних углах устройства.

Снимите задний шасси, аккуратно потянув шасси взад и вперёд.

Разъём для наушников может сломаться, если шасси будет тянуться слишком сильно.

Ориентируйте устройство так, чтобы экран был направлен вниз, а верхняя часть телефона была обращена к вам.

С помощью пинцета приподнимите и снимите следующее:

Два круглых разъёма в верхней части материнской платы.

Круглые разъёмы зацеплены за материнскую плату.

Плоский разъём в нижнем углу материнской платы.

Аккуратно подденьте и извлеките материнскую плату пальцами.

Разъёмы под материнской платой хрупки и легко повредятся.

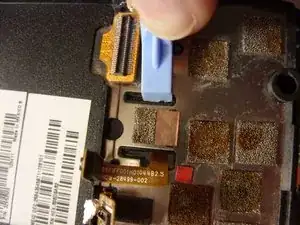

С помощью пинцета снимите три ленточных разъёма.

Удалите материнскую плату, поднимая плату вверх.

Используя рычаг, поднимите четыре защёлки, расположенные по краям передней панели.

Снимите переднюю панель, поднимая её вверх.

Используя пластиковую лопаточку, подденьте и снимите три защёлки, фиксирующие ограничитель трекпада к трекпаду.

Переверните устройство. Экран направлен вверх.

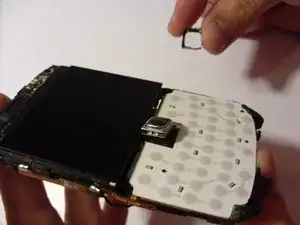

Снимите ограничитель трекпада.

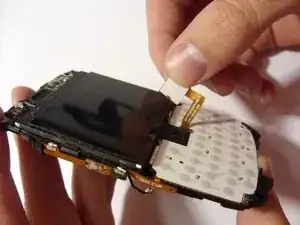

Медленно извлеките трекпад, аккуратно оттянув трекпад от устройства.

Ленточный кабель, соединяющий трекпад с материнской платой, может порваться, если трекпад тянуть слишком быстро и резко.
