Замена дисплея (LCD) BlackBerry Bold 9700

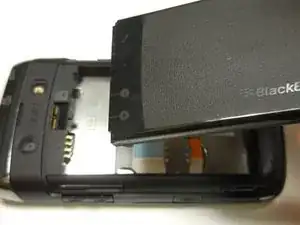

Снимите аккумулятор, поддев нижнюю часть аккумулятора вверх.

Когда аккумулятор приподнят, потяните его от верхней части устройства.

Обязательно отключите все источники питания перед работой с электронными устройствами, чтобы избежать вреда себе или устройству.

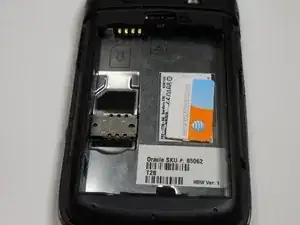

Сдвиньте SIM-карту из-под держателя вверх в направлении контактов аккумулятора.

Вы должны вынуть SIM-карту перед полной разборкой устройства. Несоблюдение этого может повредить компоненты на более поздних этапах.

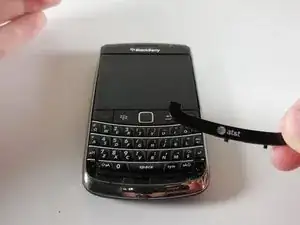

Отоприте панель с логотипом AT&T пластиковым инструментом для вскрытия.

Вы услышите щелчок, когда пластиковые защёлки выйдут из фиксаторов.

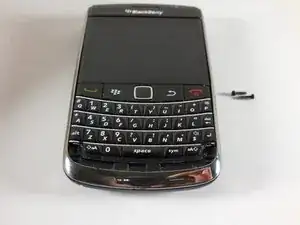

Используйте отвертку T5 Torx, чтобы открутить два чёрных винта Torx длиной 5,57 мм под клавиатурой.

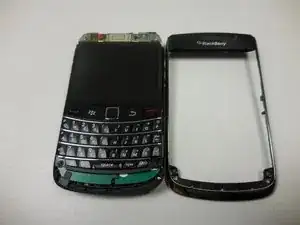

С помощью пластикового инструмента для вскрытия снимите рамку корпуса устройства.

Вы услышите щелчок, когда защёлки выйдут из фиксаторов.

Когда корпус ослабнет, сдвиньте его от верхней части телефона.

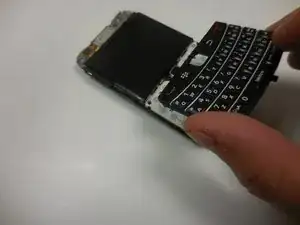

Осторожно приподнимите нижнюю часть клавиатуры вверх.

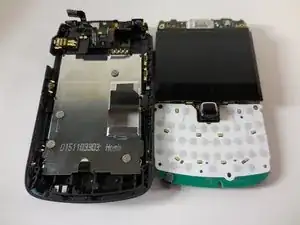

Оттяните клавиатуру от нижней части ЖК-дисплея и поднимите вверх.

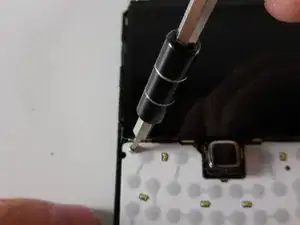

Снимите два стальных винта Torx длиной 4,13 мм с помощью отвертки T5 Torx.

Осторожно подденьте ленточный разъём в верхней части телефона пластиковым инструментом для вскрытия.

Ленточные разъёмы хрупкие. Слишком большое усилие в неправильном месте повредит ленту и может потребовать замены всего узла.

Снимите верхние два стальных винта Torx длиной 4,13 мм с помощью отвертки T5 Torx.

Теперь у вас должны быть два чёрных винта Torx 5,57 мм и четыре стальных винта Torx 4,13 мм, отложенные в сторону. Не теряйте их.

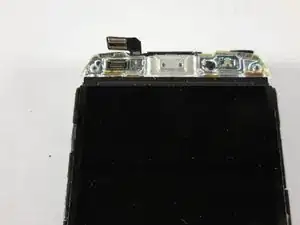

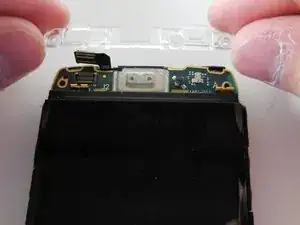

Поднимите прозрачную пластиковую крышку строго вверх.

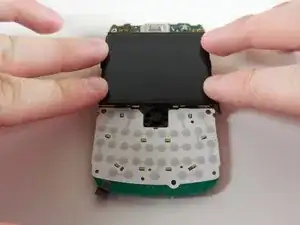

Возьмите плату за экран.

Оторвите плату от основания корпуса и поднимите её вертикально вверх.

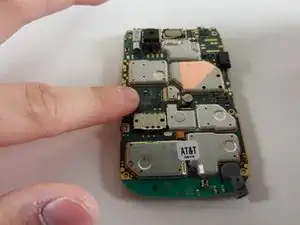

Переверните плату так, чтобы ЖК-дисплей был вровень с рабочей поверхностью.

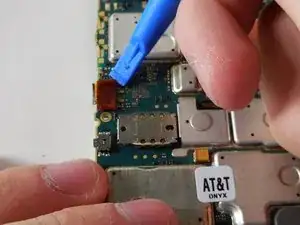

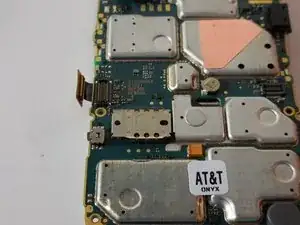

С помощью пластикового инструмента для вскрытия аккуратно подденьте ленточный разъём, расположенный с левой стороны платы.

Будьте бережны. Ленточные разъёмы очень хрупкие.

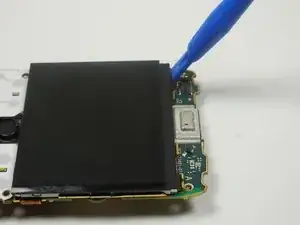

С помощью пластикового инструмента для вскрытия аккуратно отогните две золотые металлические скобы в верхней части дисплея.

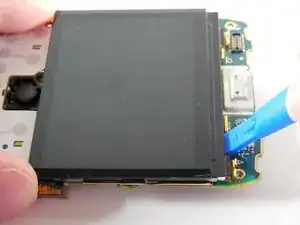

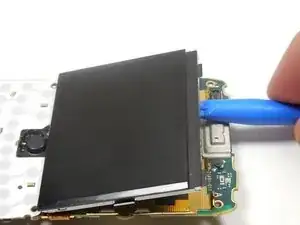

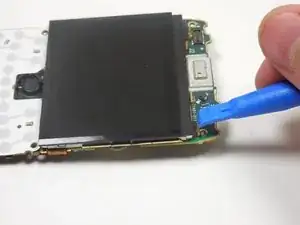

С помощью пластикового инструмента для вскрытия отожмите ЖК-дисплей от платы.

Экран удерживается на плате двумя прочными клеевыми подушечками. Придётся приложить усилие. Не бойтесь повредить плату — экран отойдёт задолго до того, как плата сломается.

Снятие трекпада перед этой заменой является необязательным. Если вы хотите это сделать, следуйте этому руководству для инструкций по снятию.

Вставьте нижние штифты нового ЖК-дисплея в золотые слоты над панелью с опорой для трекпада.

Крепко прижмите новый дисплей на место.

С помощью пластикового инструмента для вскрытия загните золотые скобы обратно на место.

Вставьте ленточный разъём на место.
