Замена ЖК-экрана Blackberry Bold 9650

Переверните устройство экраном вниз.

Сдвиньте серебристую кнопку для снятия крышки к верхней части устройства, используя палец.

Поднимите и снимите заднюю крышку.

Подденьте стороны батареи ногтями.

Извлеките батарею.

Ориентируйте устройство так, чтобы экран был обращён к земле.

Аккуратно приподнимите верхнюю часть SIM-карты пальцем.

Осторожно вытяните SIM-карту.

Карта сломается пополам, если при вытягивании приложить слишком большую силу.

Отверткой Torx T6 выкрутите четыре винта из нижней половины устройства.

Ориентируйте устройство так, чтобы экран был обращён к вам.

С помощью лопатки снимите накладку динамика.

Отверткой Torx T6 выкрутите два винта в верхних углах устройства.

Снимите задний корпус, осторожно потянув корпус назад и вперёд.

Разъём для наушников может сломаться, если корпус тянуть слишком сильно.

Ориентируйте устройство так, чтобы экран был обращён к земле, а верх телефона был обращён к вам.

Пинцетом подденьте и снимите следующие элементы:

Два круглых разъёма в верхней части материнской платы.

Круглые разъёмы защёлкнуты в материнской плате.

Плоский разъём в нижнем углу материнской платы.

Пальцами аккуратно поднимите и извлеките материнскую плату.

Разъёмы под материнской платой хрупкие и легко повреждаются.

Пинцетом снимите три плоских шлейфовых разъёма.

Снимите материнскую плату, подняв плату вверх.

С помощью монтажной лопатки подденьте четыре защёлки, расположенные по краям лицевой панели.

Снимите лицевую панель, подняв её вверх.

Переверните телефон так, чтобы он оказался экраном вверх.

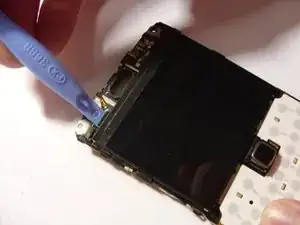

Пластиковой лопаткой аккуратно подденьте экран.

Экран приклеен к телефону, поэтому для его снятия может потребоваться некоторое усилие — действуйте осторожно, чтобы не разбить экран.

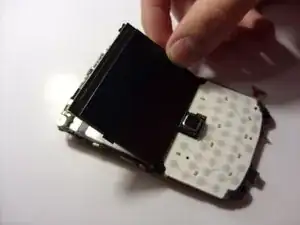

Отведите экран от устройства.
