Замена разъёма карты памяти BlackBerry Bold 9700
Если телефон не реагирует на исправную карту памяти, возможно, проблема в разъёме. Этот ремонт может показаться сложным, но сам компонент очень легко снять, когда он открыт.
Шаг 1
Снимите аккумулятор, поддев нижнюю часть аккумулятора и приподняв её вверх.
Когда аккумулятор будет под углом, оттяните его от верхней части устройства.
Обязательно отключите все источники питания перед работой с электронными устройствами, чтобы не навредить себе или устройству.
Шаг 2
Сдвиньте SIM-карту, находящуюся под фиксирующим кронштейном, вверх в сторону контактов разъёма аккумулятора.
Вы должны извлечь SIM-карту перед полной разборкой устройства. Невыполнение этого требования может повредить компоненты далее в процессе.
Шаг 3
Подденьте панель с логотипом AT&T пластиком для вскрытия.
Вы услышите щелчок, когда пластиковые защёлки выйдут из зацепления.
Шаг 4
С помощью отвёртки T5 Torx отвинтите два чёрных винта Torx длиной 5.57 мм под клавиатурой.
Шаг 5
Используйте пластиковый инструмент для вскрытия, чтобы снять рамку корпуса устройства.
Вы услышите щелчок, когда защёлки выйдут из зацепления.
Когда корпус ослабнет, сдвиньте его от верхней части телефона.
Шаг 6
Осторожно приподнимите нижнюю часть клавиатуры вверх.
Оттяните клавиатуру от нижней части ЖК-дисплея и поднимите вверх.
Шаг 7
Снимите два стальных винта Torx длиной 4.13 мм с помощью отвертки T5 Torx.
Шаг 8
Осторожно отожмите ленточный разъём в верхней части телефона пластиковой лопаткой.
Ленточные разъёмы хрупки. Слишком большая сила в неправильном месте повредит ленту и может привести к необходимости замены целого узла.
Шаг 9
Снимите верхние два стальных винта Torx длиной 4.13 мм с помощью отвертки T5 Torx.
Теперь у вас должны быть два чёрных винта Torx длиной 5.57 мм и четыре стальных винта Torx длиной 4.13 мм, отложенные в сторону. Не теряйте их.
Поднимите прозрачную пластиковую крышку вертикально вверх.
Шаг 10
Возьмите материнскую плату за экран.
Отведите плату от основания корпуса и поднимите вертикально вверх.
Шаг 11

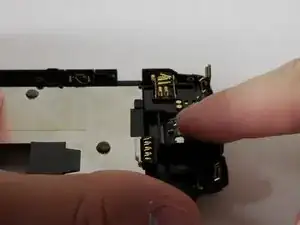

С помощью пластиковой лопатки отогните маленький металлический рычажок, удерживающий разъём на месте.

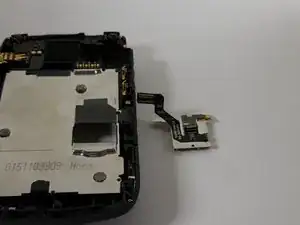

Поднимите разъём карты памяти SD из корпуса телефона до полного извлечения.
Шаг 12

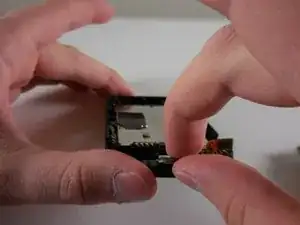

Совместите новый разъём карты памяти SD с гнездом в корпусе и зафиксируйте маленький металлический рычажок.

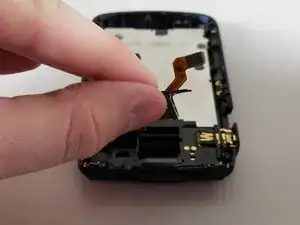

Нажмите сверху на новый разъём карты памяти SD.
Когда разъём карты памяти SD правильно установлен в корпусе, работа завершена.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
