Замена экрана Blackberry Bold 9900
В этом руководстве описан порядок замены неисправного экрана в Blackberry Bold 9900. Потребуется почти полная разборка телефона, но возвращение этого ретро‑Blackberry к жизни в мире смартфонов стоит усилий, не так ли?
Шаг 1
Положите телефон экраном вниз.
С помощью пальца приподнимите крышку отсека батареи вверх.
Оттяните крышку от батареи.
Шаг 2
Подденьте край батареи у зелёной полоски и приподнимите её для извлечения.
Шаг 3
Micro‑SIM карта находится внутри красного прямоугольника.
Для извлечения micro‑SIM потяните и сдвиньте карту внутрь, в сторону верхней части телефона. Она выйдет из гнезда.
Шаг 4
MicroSD карта находится в месте, отмеченном красным прямоугольником.
Для извлечения microSD нажмите карту внутрь в сторону верхней части телефона, затем отпустите. Карта выдвинется из гнезда.
Шаг 5
Подденьте ободок внизу телефона и отогните его, отделяя от корпуса.
Шаг 6
Удалите два открытых винта с помощью отвертки T5 Torx.
Шаг 7
Теперь, используя отвертку в указанном отверстии, подденьте клавиатуру вверх.
Шаг 8
Клавиатура подключена через ленточный кабель. Потяните кабель вверх, чтобы отсоединить клавиатуру.
Шаг 9
С помощью отвертки T5 Torx выкрутите четыре торкс‑винта, расположенные на нижней половине устройства.
Шаг 10
Теперь аккуратно и осторожно подденьте и снимите узел с задней крышки пальцами.
Шаг 11
Используйте чёрный нейлоновый лопаточный инструмент, чтобы поддеть пресс‑коннектор в нижнем левом углу материнской платы.
Шаг 12
Поднимите среднюю рамку, которая содержит кнопки питания/громкости, и снимите её с материнской платы и экрана.
Шаг 13

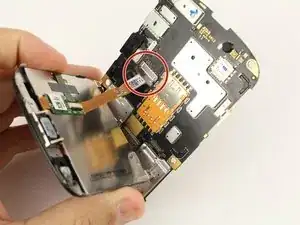

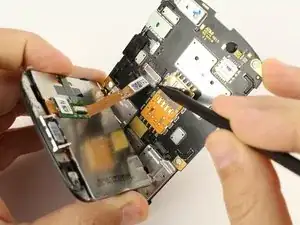

С помощью лопатки аккуратно выведите разъём дисплея из материнской платы.

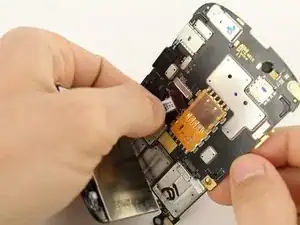

Когда разъём достаточно ослабнет, захватите ленточный кабель пальцами и аккуратно вытяните его до конца.
Шаг 14

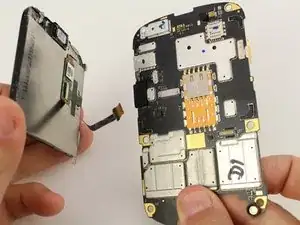

Отделите экран от материнской платы.
Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
