Замена сборки дисплея Motorola Moto X
Разбитый экран? Плохой дигитайзер мешает работе с сенсором? Используйте это руководство для замены сборки дисплея на вашем Motorola Moto X.
Шаг 1


Вставьте инструмент для извлечения SIM-карты в отверстие в боковой части лотка SIM и нажмите, чтобы извлечь лоток.
Удалите лоток для SIM-карты.
Если SIM-карта сама не выпадет из лотка, просто извлеките её пальцами.
Шаг 2


На следующих шагах вы будете освобождать защёлки, удерживающие корпуса телефона вместе. Однако задняя крышка также закреплена клеевой прокладкой. После освобождения защёлок используйте iOpener, чтобы крышка полностью открылась. Не пытайтесь полностью раскрыть телефон до ослабления клея.
Вставьте пластиковый инструмент для открытия в зазор между передней и задней крышками рядом с гнездом для SIM-карты.
Проведите пластиковым инструментом вдоль зазора в направлении верхнего угла.
Шаг 3

Осторожно проведите пластиковым инструментом вокруг угла, освобождая защёлки.
Шаг 4

Подденьте в верхнем правом углу телефона между двумя крышками.
Шаг 5


Проведите инструментом вдоль зазора по всем четырём сторонам, отделяя оставшиеся защёлки, удерживающие крышку.
Пластик на передней крышке тоньше вблизи кнопок, и кнопки могут сдвигаться. Работайте медленно, чтобы не повредить кнопки или переднюю крышку.
Не засовывайте инструмент глубоко в корпус телефона, иначе вы можете повредить внутренние компоненты.
Шаг 6

Разогрейте iOpener и положите его на телефон примерно на 90 секунд, чтобы ослабить клей, фиксирующий заднюю крышку.
Шаг 7


Начиная со стороны гнезда SIM-карты, осторожно отогните заднюю крышку от телефона.
Задняя крышка очень гибкая, но не торопитесь, чтобы не повредить внутренние компоненты.
Возможно, катушка NFC останется прочно приклеенной к задней крышке. Если это произойдёт, прекратите отдирание крышки и повторно примените разогретый iOpener к задней крышке.
Не отделяйте заднюю крышку полностью; она всё ещё соединена с телефоном кабелем вспышки камеры.
Кабель вспышки прикреплён со стороны кнопок питания/регулировки громкости.
Шаг 8

Осторожно положите заднюю крышку так, чтобы был открыт разъём кабеля вспышки камеры, но чтобы на него не приходилась нагрузка.
Шаг 9


Используйте наконечник лопатки, чтобы перевернуть фиксирующий язычок на ZIF-разъёме кабеля вспышки.
Убедитесь, что вы поддеваете только сам язычок, не сам разъём.
Вытащите кабель вспышки прямо из гнезда.
Шаг 10

Отделите заднюю крышку от телефона.
Шаг 11

Удалите четыре винта T3 Torx длиной 3 мм, фиксирующие нижний узел антенного блока к телефону.
Шаг 12


Используйте плоский конец лопатки, чтобы поддеть нижний антенный узел и освободить его от телефона.
Снимите антенный узел.
Шаг 13


Вставьте наконечник лопатки под кабель батареи рядом с разъёмом, чтобы приподнять его прямо из гнезда.
Используйте плоский конец лопатки, чтобы отсоединить разъём антенны NFC.
Шаг 14


Используйте наконечник лопатки, чтобы поднять язычок ZIF-разъёма кабеля сборки кнопок.
Подденьте наконечник лопатки под кабель сборки кнопок рядом с разъёмом и вытяните кабель прямо из гнезда.
Шаг 15

Вставьте плоский конец лопатки под соединительный кабель, чтобы освободить его от клея, удерживающего его на батарее.
Шаг 16

Используйте плоский конец лопатки, чтобы оторвать клеевую тянущую полоску с верхней части батареи.
Шаг 17


Используйте клейкую ленту‑ярлык, чтобы приподнять аккумулятор из его посадочного места.
Аккумулятор закреплён на плате слабым клеем. Отрывайте медленно и аккуратно, чтобы не согнуть и не проколоть аккумулятор.
Извлеките аккумулятор из телефона.
При сборке телефона закрепите аккумулятор двусторонней лентой или преднарезанными клеевыми полосками.
Шаг 18

Удалите пять винтов Torx T3 длиной 3 мм с узла разъёма для наушников/динамика.
Шаг 19


Подведите лопаткой под рукоять узла разъёма для наушников/динамика и подденьте его из посадочного места.
Снимите узел разъёма для наушников/динамика.
Шаг 20

Подденьте кончик лопатки под защёлку микрофонного модуля, чтобы освободить её от динамика разговорного динамика.
Если защёлка узла отсутствует, проверьте снятый на предыдущем шаге узел динамика.
Шаг 21

Используйте плоский конец лопатки, чтобы освободить разъём кабеля микрофонного модуля.
Пинцетом извлеките микрофонный модуль.
Шаг 22

Отключите разъём кабеля фронтальной камеры.
Пинцетом извлеките фронтальную камеру из её посадочного места.
Шаг 23

Удалите последние два винта Torx T3 длиной 3 мм с кронштейна слота SIM.
Шаг 24

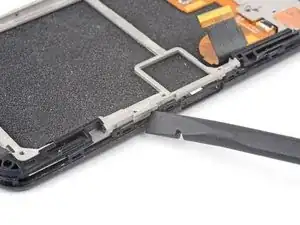

Снимите кронштейн слота SIM с материнской платы.
Шаг 25

Вставьте плоский конец лопатки под материнскую плату выше кабеля блока кнопок и подденьте её, чтобы вынуть из телефона.
Будьте осторожны, чтобы не зацепить кабели.
Кнопки могут выскочить из своих посадочных мест; следите, чтобы не потерять их.
Шаг 26

Осторожно приподнимите материнскую плату из телефона, поворачивая её от края со слотом SIM.
Не пытайтесь полностью отделить материнскую плату; она всё ещё подключена к дисплею через кабель дисплея.
Шаг 27


Уложите материнскую плату, чтобы получить доступ к разъёму кабеля дисплея.
Плоским концом лопатки переверните фиксирующую планку на ZIF‑разъёме кабеля дисплея.
Аккуратно вытяните кабель дисплея из разъёма при снятии материнской платы с узла дисплея.
Шаг 28

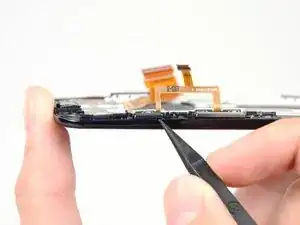

Используйте кончик лопатки, чтобы подтолкнуть кнопку сна/питания из её слота в узле дисплея.

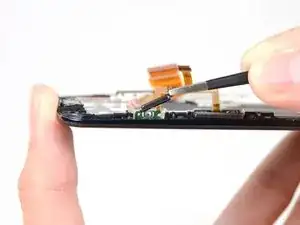

Пинцетом снимите крышку кнопки сна/питания.
Шаг 29

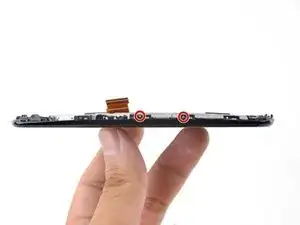

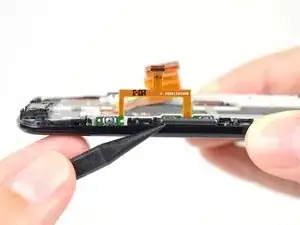

Кончиком лопатки выдвиньте крышку кнопки регулятора громкости из узла дисплея и снимите её.
Шаг 30

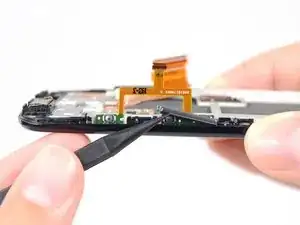

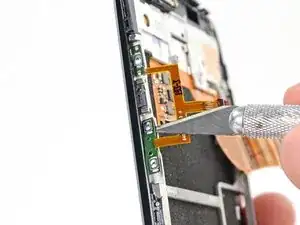

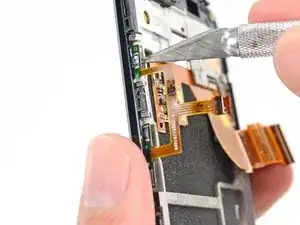

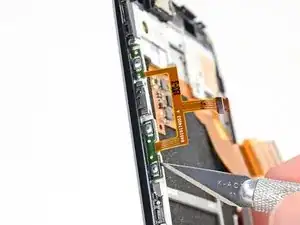

Используйте кончик канцелярского ножа или пластиковый медиатор, чтобы оторвать узел кнопок от клея, закрепляющего его на узле дисплея.
Держите острое лезвие ножа направленным в сторону от кабеля, чтобы случайно его не перерезать.
Шаг 31

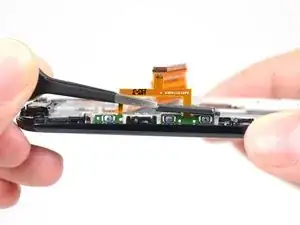

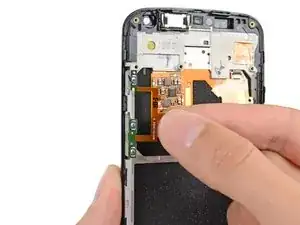

Снимите кабель узла кнопок с узла дисплея.
Шаг 32


Если в вашей запасной детали уже установлен разговорный динамик, пропустите этот шаг.

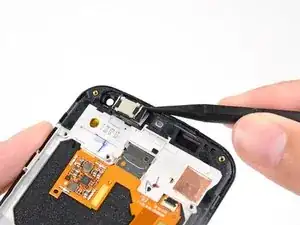

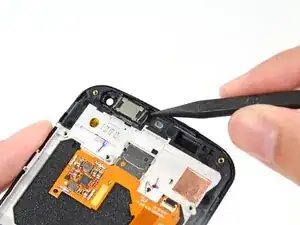

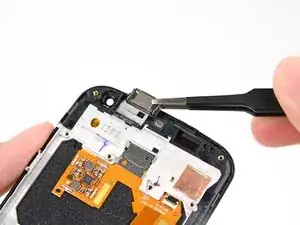

Подденьте разговорный динамик из узла дисплея остриём лопатки.
Пинцетом извлеките разговорный динамик.
Шаг 33

Если запасная деталь поставляется с белой средней рамкой, пропустите оставшиеся шаги.

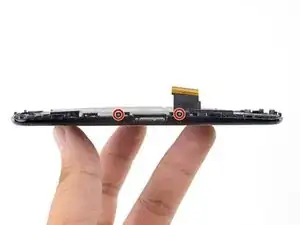

Белая средняя рамка удерживается на узле дисплея крошечными штырьками.
Осмотрите длинные кромки узла дисплея и отметьте расположение всех штырьков.
Шаг 34

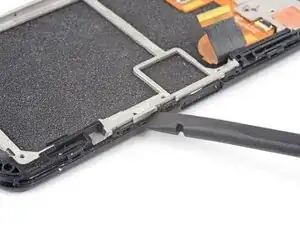

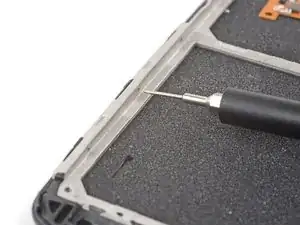

Используйте инструмент для извлечения SIM‑карты, биту для извлечения SIM или согнутую скрепку, чтобы аккуратно выдавить штырёк наружу из корпуса.
Делайте это в чистом и хорошо освещённом месте. Штырьки очень маленькие и легко теряются.
Повторите процедуру для оставшихся штырьков.
Для установки штырьков совместите их с отверстиями на внешней стороне узла дисплея и вдавите внутрь.
Штырьки имеют зауженный конец и устанавливаются только в одном направлении.
Шаг 35

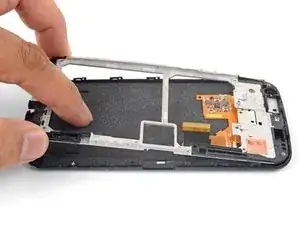

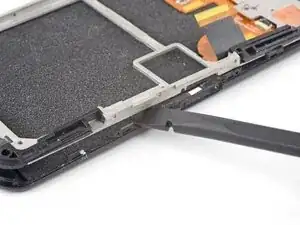

Используйте плоский конец лопатки, чтобы приподнять белую среднюю рамку от сборки дисплея.
Если какая-либо часть средней рамки сопротивляется движению, проверьте наличие пропущенных штифтов, которые всё ещё удерживают рамку на месте.
Шаг 36

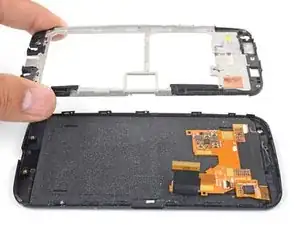

Держите за края белую среднюю рамку и надавите на сборку дисплея, чтобы откинуть рамку и освободить её.
Снимите белую среднюю рамку.
При повторной сборке телефона замените старый клей на двухстороннюю ленту или предварительно вырезанные клейкие полоски.
Заключение
Сравните новую запасную деталь с оригинальной. Возможно, потребуется перенести оставшиеся компоненты или удалить клейкую защитную плёнку с новой детали перед установкой.
Для сборки устройства выполните эти инструкции в обратном порядке.
