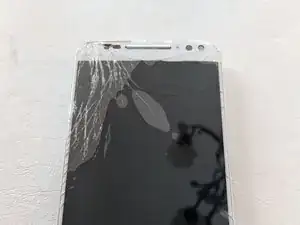

Замена дисплея и сенсорного стекла (LCD и дигитайзера) для Motorola Moto X Pure Edition

Я купил новый дисплей и дигитайзер на eBay примерно за $50. Я также купил новый аккумулятор, поскольку предполагал, что телефон будет открыт. Оригинальный аккумулятор обошёлся мне в $30.

Последней покупкой на eBay была новая задняя панель для телефона — я мог бы купить только клеевой слой для задней панели, но хотел сменить цвет.

Первый шаг — вынуть лоток для SIM-карты.

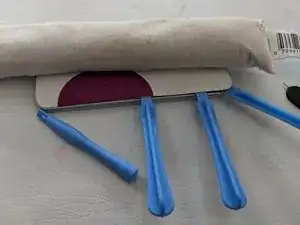

Затем с помощью пластиковой лопатки iFixit или фена прогрейте заднюю панель телефона, чтобы размягчить клей.

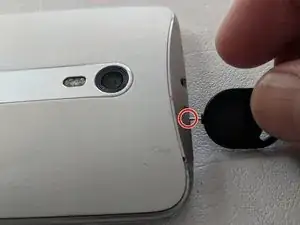

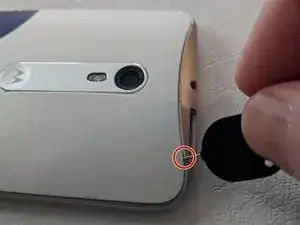

После длительного прогрева клей должен смягчиться. Возьмите тонкий пинцет для извлечения SIM-лотка и вставьте его в маленькое отверстие рядом с лотком на задней панели телефона.

Аккуратно подденьте, чтобы начать снимать заднюю панель. Если она не поднимается, может потребоваться дополнительное нагревание. Клей довольно прочный, поэтому действуйте осторожно и медленно.

Продвигаясь по периметру, используйте инструменты, чтобы постепенно отделить заднюю панель от клея. Можно также использовать медиатор или что-то подобное, чтобы зафиксировать зазор между панелью и клеем.

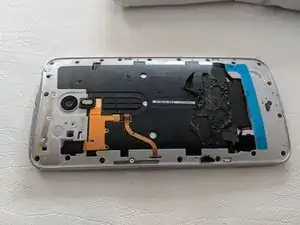

Когда задняя панель полностью снята, очистите остатки клея с корпуса телефона и с панели. Это нужно, если вы будете устанавливать новый клеевой лист. Я использовал маленькие салфетки с изопропиловым спиртом и пластиковую лопатку, чтобы соскрести остатки.

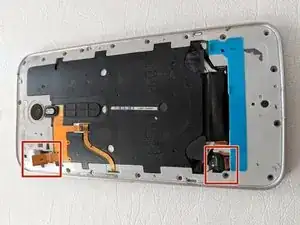

Необходимо отсоединить два шлейф-коннектора: питание аккумулятора и подсветку вспышки.

Я отметил места расположения коннекторов, но сначала нужно с помощью пластиковой лопатки или пинцета снять две черные резиновые заглушки.

Подденьте эти заглушки — под ними вы увидите шлейф-коннекторы.

С помощью лопатки аккуратно приподнимите коннекторы, чтобы отсоединить их.

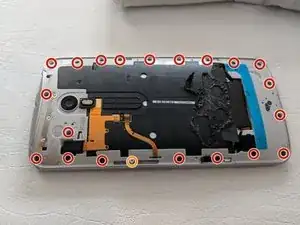

Чтобы снять заднюю рамку, отверните ряд винтов по периметру. Похоже, используются отвертки Torx T3 или T4. Некоторые винты у меня требовали T3, некоторые — T4.

НЕ УДАЛЯЙТЕ винт, выделенный оранжевым. Этот винт удерживает кнопку регулировки громкости. Оставьте его, он прикреплён только к задней рамке.

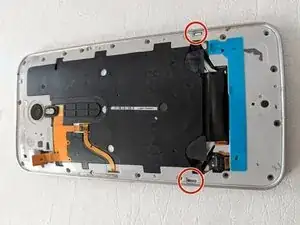

После удаления всех винтов используйте лопатку, чтобы освободить два защёлкивающихся фиксатора и отделить заднюю рамку от передней сборки.

Мне также пришлось пройти по всему металлическому каркасу и слегка поддеть две секции, чтобы разъединить их.

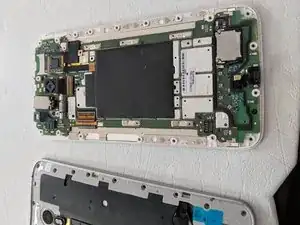

В результате останутся две части: задняя рамка с аккумулятором и передняя сборка с материнской платой и модулем дисплея.

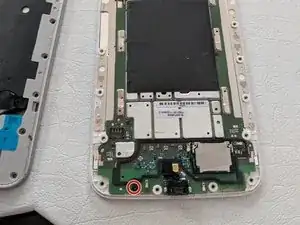

Внизу основной платы есть один винт, который удерживает её в передней сборке.

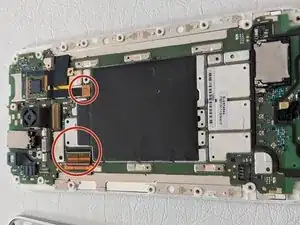

Теперь нужно отсоединить два шлейфа.

Первый легко поддеть и приподнять с помощью пластиковой лопатки.

Второй требует разблокировки чёрного пластикового фиксатора, после чего шлейф можно выдвинуть.

Чтобы разблокировать, пластиковую «полоску» нужно отогнуть вверх. Она откидывается и открывается в сторону корпуса телефона.
