Замена сборки дисплея и дигитайзера Motorola Moto X Pure Edition

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в маленькое отверстие в лотке для SIM-карты.

Нажмите, чтобы извлечь лоток.

Для этого может потребоваться значительное усилие.

Удалите лоток для SIM-карты из телефона.

SIM-карта легко выпадет из лотка.

При обратной установке SIM-карты убедитесь, что она имеет правильную ориентацию относительно лотка.

Подготовьте iOpener и нагрейте заднюю часть телефона вдоль правого края примерно пять минут. Это поможет размягчить клей, фиксирующий заднюю крышку.

Возможно, потребуется повторно разогреть и приложить iOpener несколько раз, чтобы телефон достаточно нагрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, не перегрейте телефон — ЖК-экран и внутренний аккумулятор чувствительны к теплу.

В следующих шагах вы будете прорезать клей, фиксирующий заднюю крышку.

Клей расположен, как показано на первом изображении, где видно внутреннюю сторону крышки.

Избегайте резки в этой области, чтобы не повредить тонкие шлейфы.

Зажмите пару заострённых пинцетов, вставьте их закрытыми в маленькое отверстие на кромке задней крышки рядом с разъёмом для SIM-карты.

С помощью пинцетов слегка приподнимите крышку и вставьте лезвие для открытия в зазор между крышкой и рамкой.

Проведите лезвием вдоль кромки телефона, чтобы прорезать клей задней крышки.

Старайтесь вставлять лезвие как можно глубже под крышку, ближе к центру. В центре крышки находится толстый слой клея, который нужно отделить.

Оставьте лезвие на месте при переходе к следующему шагу. Оставленное лезвие поможет предотвратить повторное склеивание только что разделённых участков.

Подготовьте iOpener и нагрейте заднюю часть телефона вдоль левого края примерно пять минут. Это поможет размягчить клей, фиксирующий оставшуюся часть задней крышки.

Возможно, потребуется повторно разогреть и приложить iOpener несколько раз, чтобы телефон достаточно нагрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Прорежьте клей вдоль нижнего края телефона.

При необходимости повторно нагревайте заднюю крышку, чтобы клей не остыл и не затвердел.

Прорежьте клей вдоль левого края телефона.

Старайтесь вставлять лезвие как можно глубже под крышку, ближе к центру. В центре крышки находится толстый слой клея, который нужно отделить.

Прекратите резать, когда вы дойдёте до края кнопок регулировки громкости. Резание дальше может повредить шлейфы под крышкой.

Прорежьте клей вдоль верхнего края телефона, слегка вытягивая лезвие, чтобы обвести его вокруг тыльной камеры.

Используйте острие лопатки, чтобы приподнять резиновую крышку над разъёмом аккумулятора.

Снимите резиновую крышку.

Используйте плоский край лопатки, чтобы поддеть разъём аккумулятора строго вверх и вынуть его из гнезда.

Поддёвывайте только маленькую фиксатораную лапку на конце разъёма, противоположную шлейфу. Не давите сильно на сам разъём, иначе можно повредить штекер на материнской плате.

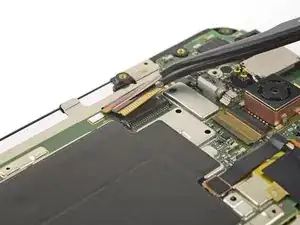

Используйте пинцет, чтобы снять резиновую крышку над разъёмом вспышки.

Приложите кончик лопатки к углу разъёма вспышки и подденьте разъём строго вверх, чтобы вынуть его из гнезда.

Отвинтите двадцать винтов длиной 2,4 мм с помощью отвертки T3 Torx.

Используйте острие лопатки, чтобы сдвинуть маленькую защёлку, фиксирующую левую сторону срединной рамки, в сторону края телефона, освобождая защёлку.

Повторите предыдущий шаг, чтобы освободить защёлку срединной рамки с правой стороны.

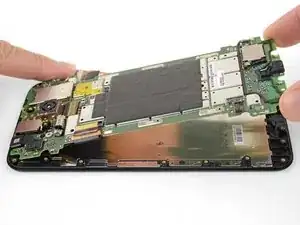

Держа дисплей за края, осторожно приподнимите срединную рамку от дисплея.

Снимите срединную рамку с дисплея.

Снимите ленту, закрывающую разъём шлейфа дисплея.

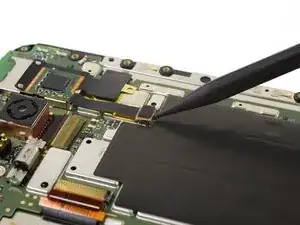

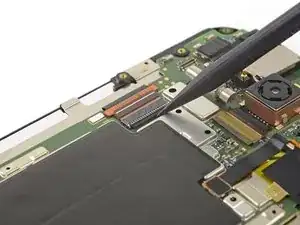

Используйте кончик лопатки, чтобы откинуть запирающую защёлку на ZIF-разъёме шлейфа дисплея.

Вытяните шлейф дисплея из гнезда. Шлейф должен сдвигаться параллельно поверхности платы.

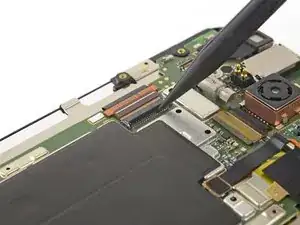

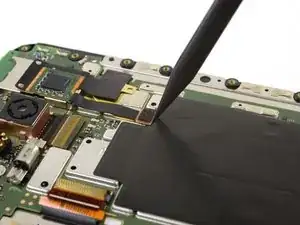

Используйте острие лопатки, чтобы поддеть второй разъём дисплея строго вверх и вынуть его из гнезда.

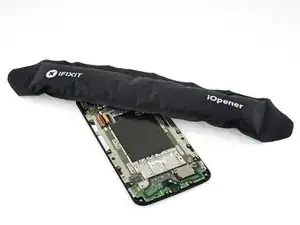

Подготовьте iOpener и приложите его к небольшой печатной плате, приклеенной к верхней части слота для SIM-карты.

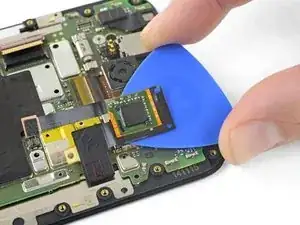

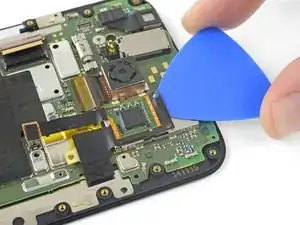

Просуньте медиатор под печатную плату, чтобы разрезать клей и отделить её от слота для SIM-карты.

Отвинтите один винт 2,4 мм с нижней части материнской платы с помощью отвертки T3 Torx.

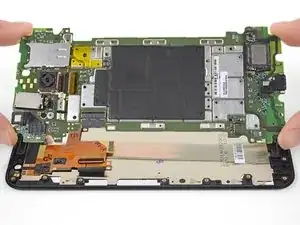

Начиная снизу, приподнимите материнскую плату от сборки дисплея.

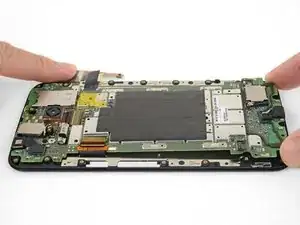

Снимите материнскую плату.

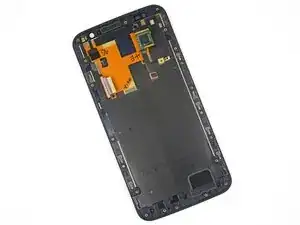

Остаётся только сборка ЖК-экрана и сенсорного слоя (вместе с рамкой).

Внимательно проверьте, что ваша запасная деталь совпадает по конструкции и что вы сняли все необходимые детали со старой рамки для установки в новую.

При сборке телефона заменяйте старый клей двусторонней лентой или заранее вырезанными клеевыми полосками.

Возможно, в новом дисплее не установлены маленькие металлические защитные решётки динамика над решётками переднего динамика. В этом случае продолжите к следующему шагу. Если они уже установлены в вашем дисплее, на этом можно остановиться.

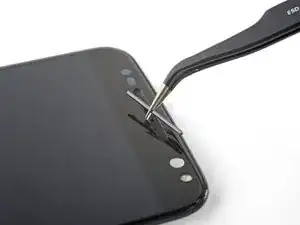

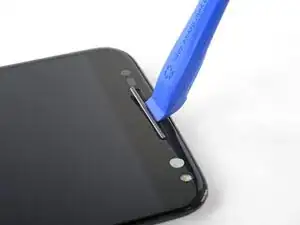

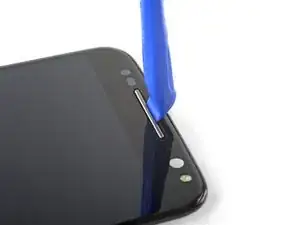

Используйте монтажный инструмент, чтобы аккуратно поддеть верхнюю защитную решётку динамика и вынуть её прямо вверх из отверстия.

Снимите защитную решётку динамика.

Повторите предыдущий шаг, чтобы снять нижнюю защитную решётку динамика.

Чтобы установить решётку обратно, совместите маленькие защёлки на решётке с отверстиями в гриле и нажмите решётку прямо вниз до упора в гриль.
