Замена платы (материнской платы) Motorola Moto X

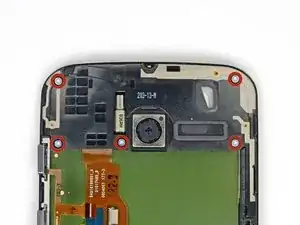

Удалите пять винтов T3 Torx длиной 3 мм, удерживающих разъём для наушников/динамик.

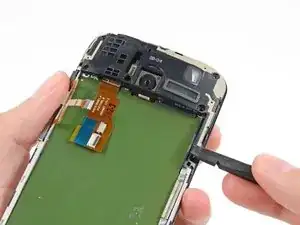

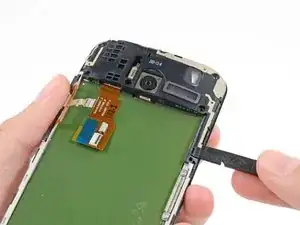

Подденьте лопаткой за насадку разъёма для наушников/динамика и отожмите её из гнезда.

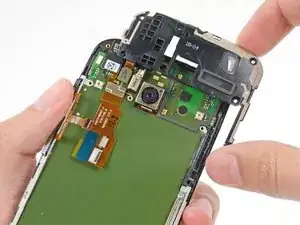

Снимите разъём для наушников/динамик.

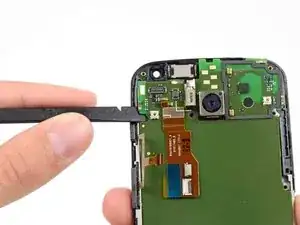

Заведите наконечник лопатки под защёлку микрофонного блока, чтобы освободить её от динамика слухового отверстия.

Если защёлка отсутствует, проверьте корпус динамика, снятый на предыдущем шаге.

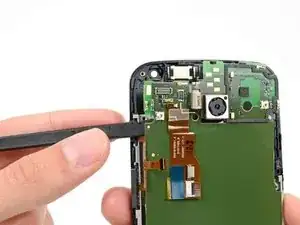

Используйте плоский конец лопатки, чтобы освободить разъём кабеля микрофонного блока.

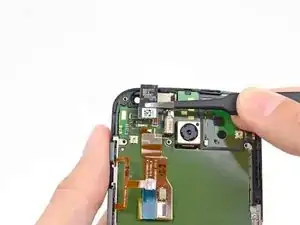

Пинцетом извлеките микрофонный блок.

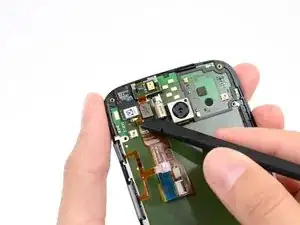

Отключите разъём кабеля фронтальной камеры.

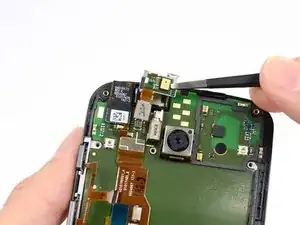

Пинцетом извлеките фронтальную камеру из её гнезда.

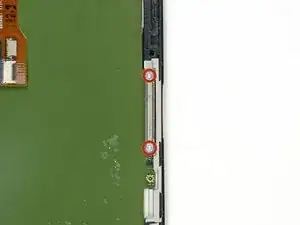

Удалите последние два винта T3 Torx длиной 3 мм, закрепляющие кронштейн слота SIM.

Снимите кронштейн слота SIM с материнской платы.

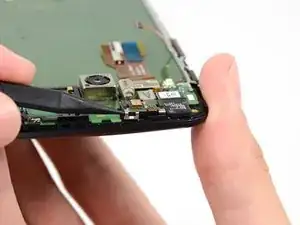

Заведите плоский конец лопатки под материнскую плату над кабелем блока кнопок и подденьте плату, чтобы вынуть её из телефона.

Будьте осторожны, чтобы не зацепить кабели.

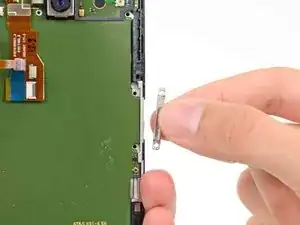

Кнопки могут выскочить из своих гнёзд; следите, чтобы не потерять их.

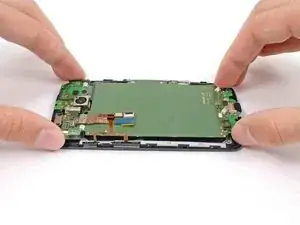

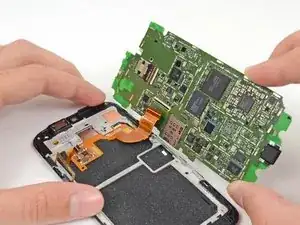

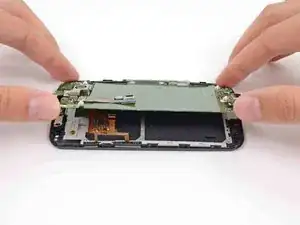

Осторожно приподнимите материнскую плату из телефона, поворачивая её от кромки слота SIM.

Не пытайтесь полностью отделить материнскую плату; она всё ещё подключена к дисплею кабелем дисплея.

Положите материнскую плату так, чтобы получить доступ к разъёму кабеля дисплея.

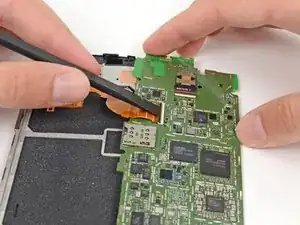

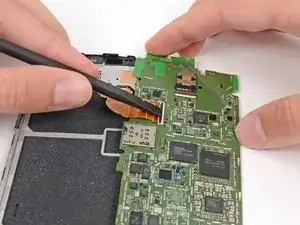

Используйте плоский конец лопатки, чтобы откинуть фиксирующую защёлку на ZIF-разъёме кабеля дисплея.

Аккуратно извлеките кабель дисплея из разъёма при снятии материнской платы с дисплейного модуля.
