Замена аккумулятора в Motorola Moto X Pure Edition

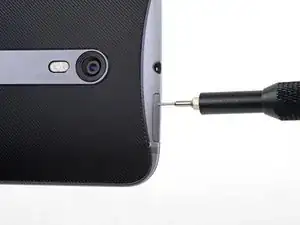

Вставьте инструмент для извлечения SIM-карты, биту или выпрямленную скрепку в маленькое отверстие в лотке для SIM-карты.

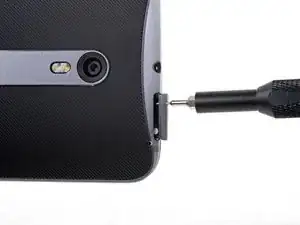

Нажмите, чтобы извлечь лоток.

Для этого может потребоваться значительная сила.

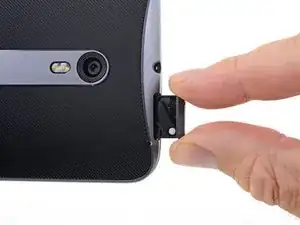

Удалите лоток для SIM-карты из телефона.

SIM-карта легко выпадет из лотка.

При повторной установке SIM-карты убедитесь, что она ориентирована правильно относительно лотка.

Приготовьте iOpener и нагрейте заднюю часть телефона вдоль правого края примерно пять минут. Это поможет размягчить клей, удерживающий заднюю крышку.

Возможно, понадобится повторно нагреть и приложить iOpener несколько раз, чтобы телефон достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — ЖК-дисплей и внутренний аккумулятор чувствительны к повреждениям от тепла.

На следующих шагах Вы будете разрезать клей, удерживающий заднюю крышку.

Клей расположен, как показано на первом изображении, показывающем внутреннюю сторону крышки.

Избегайте резки в этой области, чтобы не повредить тонкие шлейфы.

Сожмите пару заостренных пинцетов и вставьте их в маленькое отверстие на краю задней крышки рядом с гнездом для SIM-карты.

С помощью пинцета слегка приподнимите крышку и вставьте медиатор для раскрытия в образовавшийся зазор между крышкой и рамкой.

Проведите медиатором вдоль края телефона, чтобы перерезать клей задней крышки.

Постарайтесь вставить медиатор как можно глубже под крышку, к центру. В середине крышки находится толстый клей, который необходимо отделить.

Оставьте медиатор на месте при переходе к следующему шагу. Оставленный медиатор помогает предотвратить повторное склеивание отделённого клея.

Приготовьте iOpener и нагрейте заднюю часть телефона вдоль левого края примерно пять минут. Это поможет размягчить клей, удерживающий оставшуюся часть задней крышки.

Возможно, понадобится повторно нагреть и приложить iOpener несколько раз, чтобы телефон достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Разрежьте клей вдоль нижнего края телефона.

При необходимости повторно нагрейте заднюю крышку, чтобы клей не остыл и не затвердел.

Разрежьте клей вдоль левой стороны телефона.

Постарайтесь вставить медиатор как можно глубже под крышку, к центру. В середине крышки находится толстый клей, который необходимо отделить.

Прекратите резать, когда дойдёте до края кнопок регулировки громкости. Резка за этой точкой может повредить шлейфы под крышкой.

Разрежьте клей вдоль верхнего края телефона, приподнимая медиатор, чтобы обвести им модуль основной камеры.

Осторожно отожмите крышку от телефона.

Если клей в центре всё ещё прикреплён, для этого может потребоваться значительная сила. При приподнимании крышки возможно потребуется использовать медиатор, чтобы перерезать оставшийся клей.

Для повторной установки задней крышки:

Сначала используйте пинцет и лопаточку, чтобы содрать и соскрести любые остатки клея с задней крышки и корпуса телефона.

Затем очистите места склеивания изопропиловым спиртом высокой концентрации (не менее 90%) и безворсовой салфеткой. Протирать следует в одном направлении, не взад-вперёд. Это подготовит поверхность для новой клеевой ленты.

Запасной клей поставляется в виде предварительно вырезанного листа, соответствующего контурам задней крышки. Если его нет, можно использовать двустороннюю ленту высокой прочности, например Tesa 61395. Перед установкой вырезанного клеевого слоя на заднюю крышку удалите металлическую вставку. Установите клей, затем верните вставку на место.

После установки задней крышки приложите сильное, равномерное давление к телефону в течение нескольких минут, чтобы клей хорошо схватился.

При желании можно установить заднюю крышку без замены клея. Удалите большие куски клея, которые могут препятствовать плотному прилеганию крышки. После установки разогрейте заднюю крышку и приложите давление для закрепления.

Используйте острие лопатки, чтобы поддеть резиновую крышку над разъёмом аккумулятора.

Снимите резиновую крышку.

Используйте плоский конец лопатки, чтобы поддеть разъём аккумулятора строго вверх и вытащить его из гнезда.

Поддёргивайте только маленький язычок на конце разъёма, противоположном шлейфу. Не нажимайте сильно на разъём, иначе вы рискуете повредить штекер на плате.

Используйте пинцет, чтобы снять резиновую крышку над разъёмом вспышки.

Используйте кончик лопатки у угла разъёма вспышки, чтобы поддеть разъём строго вверх и вынуть его из гнезда.

Используйте отвёртку Torx T3, чтобы вынуть двадцать винтов длиной 2,4 мм.

Используйте острие лопатки, чтобы нажать на маленькую защёлку, фиксирующую левую сторону средней рамки, направляя её к краю телефона для освобождения защёлки.

Повторите предыдущий шаг, чтобы освободить защёлку средней рамки с правой стороны.

Держась за край дисплея, аккуратно приподнимите среднюю рамку от дисплея.

Снимите среднюю рамку с дисплея.

Аккуратно подведите острие лопатки под угол платы разъёма кнопки громкости, приклеенной к аккумулятору.

Небольшим приподнимите плату, чтобы отделить её от аккумулятора.

Существует риск прокола аккумулятора остриём лопатки или повреждения тонких шлейфов, прикреплённых к плате. Работайте аккуратно и не прикладывайте давление вниз на аккумулятор.

Старайтесь сохранять клейкие полоски ровными и без складок во время этой операции; перекрученные или сморщенные полоски слипнутся и порвутся вместо того, чтобы вытягиваться целиком.

Кроме того, не нажимайте на аккумулятор при вытягивании полосок. Давление на аккумулятор создаёт точки зацепления, которые могут зацепить и порвать клей.

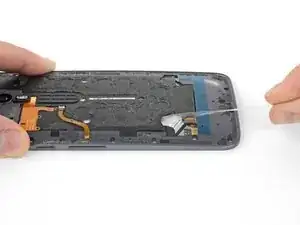

Возьмите одну из клеящих вкладок аккумулятора пальцами и медленно тяните её от аккумулятора, в сторону нижней части телефона.

Тяните равномерно, поддерживая постоянное натяжение полоски, пока она не выскользнёт из-под аккумулятора и средней рамки. Для наилучшего результата тяните под как можно меньшим углом, не зацепляя другие компоненты.

Полоска растянется во много раз от своей первоначальной длины. Продолжайте тянуть и, при необходимости, снова возьмитесь за полоску ближе к аккумулятору.

Если клеящие вкладки аккумулятора порвутся в процессе, используйте пальцы или тупой пинцет, чтобы извлечь оставшуюся часть клея, и продолжите вытягивать.

Если какие-либо клеящие полоски порвутся под аккумулятором и не могут быть извлечены, постарайтесь удалить оставшуюся полоску, а затем продолжайте выполнение остальных шагов.

Повторите предыдущий шаг, чтобы удалить оставшуюся клейкую полоску.

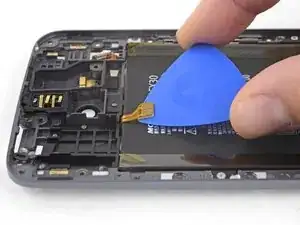

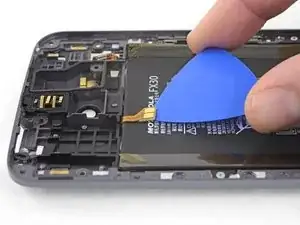

Просуньте медиатор подчёркнут открытием под разъём NFC, чтобы отсоединить его от аккумулятора.

Обратите внимание на положение разъёма NFC — при установке на заменённый аккумулятор он должен быть расположен в том же положении. Если его клей уже не липкий, удалите его и используйте ленту с высокой адгезией с двух сторон, например Tesa 61395.

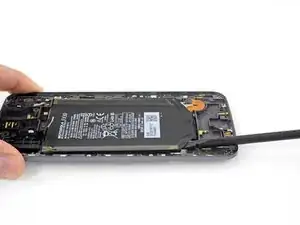

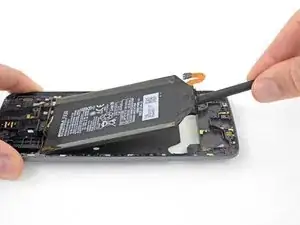

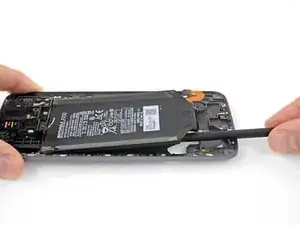

Используйте плоский конец лопатки, чтобы приподнять аккумулятор и вынуть его из средней рамки.

Проверьте, не остались ли на аккумуляторе шлейфы — при необходимости осторожно оторвите их.

Если аккумулятор всё ещё держится на клее, медленно подденьте аккумулятор от средней рамки, стараясь не согнуть его.

Аккумулятор будет легче отделяться, если вы нанесёте несколько капель изопропилового спирта вдоль каждой стороны, чтобы смягчить клей под ним. Спирт высокой концентрации (90% и выше) не повредит компоненты телефона.

В качестве альтернативы можно нагреть среднюю рамку, чтобы смягчить клей аккумулятора, но будьте очень осторожны, чтобы не перегреть аккумулятор.

Не деформируйте и не протыкайте аккумулятор — при повреждении он может загореться и/или взорваться.

Никогда не устанавливайте повторно повреждённый или деформированный аккумулятор. Замените аккумулятор.

Используйте несколько полосок тонкого двухстороннего клея, например Tesa 61395 или полоски из карты с преднарезанным клеем, чтобы закрепить заменяющий аккумулятор.
