Замена задней камеры Motorola Moto X

Используйте это руководство, чтобы заменить сломанную камеру в вашем Motorola Moto X — он где-то обедает, а ваша еда сама себя в Instagram не выложит.

Шаг 1

Вставьте инструмент для извлечения SIM-карты в отверстие на боковой стороне лотка SIM и нажмите, чтобы извлечь лоток.

Удалите лоток SIM-карты.

Если SIM-карта не выпадет из лотка сама, просто извлеките её пальцами.

Шаг 2

На следующих шагах вы будете освобождать защёлки, удерживающие крышки телефона вместе. Однако задняя крышка также закреплена клеевой прокладкой. После отделения защёлок используйте нагреватель iOpener, чтобы крышка полностью открылась. Не пытайтесь полностью открыть телефон до ослабления клея.

Вставьте пластиковый инструмент для вскрытия в шов между передней и задней крышками рядом с лотком SIM-карты.

Проведите пластиковым инструментом вдоль шва в направлении верхнего угла.

Шаг 3

Осторожно проведите пластиковым инструментом вокруг угла, освобождая его от защёлок.

Шаг 4

Подденьте вокруг верхнего правого угла телефона между двумя крышками.

Шаг 5

Проведите инструментом вдоль шва по всем четырём сторонам, отделяя оставшиеся защёлки, удерживающие крышку.

Пластик передней крышки тоньше вблизи кнопок, и кнопки могут сдвинуться. Двигайтесь медленно, чтобы не повредить кнопки или переднюю крышку.

Не вводите инструмент глубоко внутрь телефона — вы можете повредить внутренние компоненты.

Шаг 6

Нагрейте iOpener и приложите его к телефону примерно на 90 секунд, чтобы ослабить клей, фиксирующий заднюю крышку.

Шаг 7

Начиная со стороны лотка SIM-карты, осторожно оторвите заднюю крышку от телефона.

Задняя крышка очень гибкая, но не спешите, чтобы не повредить внутренние компоненты.

Возможно, катушка NFC останется прочно приклеенной к задней крышке. В этом случае прекратите отделение крышки и снова приложите нагретый iOpener к задней крышке.

Не отделяйте заднюю крышку полностью; она всё ещё соединена с телефоном кабелем вспышки камеры.

Кабель вспышки прикреплён со стороны кнопок питания/громкости.

Шаг 8

Осторожно положите заднюю крышку так, чтобы был виден разъём кабеля вспышки, но на кабель не было натяжения.

Шаг 9

Используйте наконечник лопатки, чтобы поднять фиксирующий язычок на ZIF-разъёме кабеля вспышки.

Убеждайтесь, что поддевать следует только сам язычок, не сам разъём.

Аккуратно потяните кабель вспышки прямо из его разъёма.

Шаг 10

Отделите заднюю крышку от телефона.

Шаг 11

Удалите четыре винта T3 Torx длиной 3 мм, фиксирующие нижнее антенное узло к телефону.

Шаг 12

Используйте плоский конец лопатки, чтобы поддеть нижнее антенное узло и освободить его от телефона.

Снимите антенное узло.

Шаг 13

Вставьте наконечник лопатки под кабель батареи вблизи разъёма, чтобы поднять его прямо вверх из гнезда.

Используйте плоский конец лопатки, чтобы отключить разъём кабеля антенны NFC.

Шаг 14

Используйте наконечник лопатки, чтобы поднять ZIF-фиксирующий язычок разъёма кабеля блока кнопок.

Заставьте наконечник лопатки поддеть кабель блока кнопок вблизи разъёма и вытащите кабель прямо из его гнезда.

Шаг 15

Вставьте плоский конец лопатки под межсоединительный кабель, чтобы освободить его от клея, приклеивающего его к батарее.

Шаг 16

Используйте плоский конец лопатки, чтобы оторвать клейкую вкладку для съёма с верхней части батареи.

Шаг 17

Используйте полоску с клеевым язычком, чтобы приподнять аккумулятор из его углубления.

Аккумулятор приклеен к плате слабым клеем. Отклеивайте медленно и осторожно, чтобы не согнуть и не проколоть аккумулятор.

Извлеките аккумулятор из телефона.

При сборке телефона закрепите аккумулятор двусторонним скотчем или предназначенными клеевыми лентами.

Шаг 18

Вывинтите пять винтов T3 Torx длиной 3 мм из модуля разъёма наушников/динамика.

Шаг 19

Подденьте лопаткой за выступ модуля разъёма наушников/динамика и поднимите его из углубления.

Снимите модуль разъёма наушников/динамика.

Шаг 20

Подденьте кончик лопатки под защёлку микрофонного модуля, чтобы освободить её от динамика разговорного громкоговорителя.

Если защёлка отсутствует, проверьте модуль динамика, который был снят на предыдущем шаге.

Шаг 21

Используйте плоский конец лопатки, чтобы отсоединить кабельный разъём микрофонного модуля.

С помощью пинцета извлеките микрофонный модуль.

Шаг 22

Отключите разъём кабеля передней камеры.

С помощью пинцета извлеките переднюю камеру из её углубления.

Шаг 23

Вывинтите последние два винта T3 Torx длиной 3 мм с держателя слота SIM.

Шаг 24

Снимите держатель слота SIM с материнской платы.

Шаг 25

Подденьте плоским концом лопатки материнскую плату над кабелем кнопочного блока и выпряньте её из корпуса телефона.

Осторожно, чтобы не зацепить кабели.

Кнопки могут выскочить из своих углублений; следите, чтобы не потерять их.

Шаг 26

Аккуратно приподнимите материнскую плату и выворачивайте её из телефона, начиная от края со слотом SIM.

Не пытайтесь полностью отделить материнскую плату; она всё ещё подключена к дисплею кабелем дисплея.

Шаг 27

Положите материнскую плату для доступа к разъёму кабеля дисплея.

Используйте плоский конец лопатки, чтобы перевернуть фиксирующую защёлку на ZIF-разъёме кабеля дисплея.

Осторожно вытяните кабель дисплея из разъёма, одновременно снимая материнскую плату с модуля дисплея.

Шаг 28

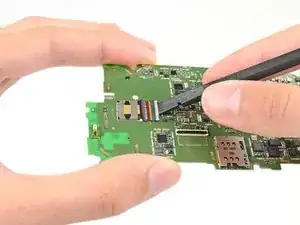

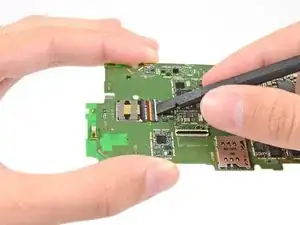

Используйте плоский конец лопатки, чтобы перевернуть фиксирующую защёлку на ZIF-разъёме кабеля задней камеры.

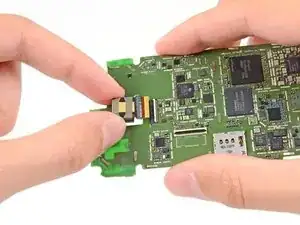

Снимите заднюю камеру с материнской платы.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
