Замена материнской платы Motorola Moto X

Вставьте инструмент для извлечения SIM-карты в отверстие на боковой стороне лотка для SIM-карты и нажмите, чтобы извлечь лоток.

Удалите лоток для SIM-карты.

Если SIM-карта не выпадет из лотка сама по себе, просто извлеките её пальцами.

В следующих шагах вы будете освобождать защёлки, удерживающие корпуса телефона вместе. Однако задняя крышка также зафиксирована клеевым слоем. После освобождения защёлок используйте разогретый iOpener, чтобы крышка полностью открылась. Не пытайтесь полностью открыть телефон до ослабления клея.

Вставьте пластиковый инструмент для вскрытия в зазор между передней и задней панелями рядом с гнездом для SIM-карты.

Проведите пластиковым инструментом вдоль зазора в направлении верхнего угла.

Осторожно проведите пластиковым инструментом вокруг угла, освобождая защёлки.

Подденьте в районе верхнего правого угла телефона между двумя панелями.

Проведите инструментом вдоль зазора по всем четырём сторонам, отделяя оставшиеся защёлки, удерживающие крышку.

Пластик передней панели тоньше в районе кнопок, и кнопки могут смещаться. Двигайтесь медленно, чтобы не повредить кнопки или переднюю панель.

Не засовывайте инструмент глубоко внутрь телефона, иначе вы можете повредить внутренние компоненты.

Разогрейте iOpener и приложите его к телефону примерно на 90 секунд, чтобы ослабить клей, фиксирующий заднюю крышку.

Начиная со стороны слота для SIM-карты, аккуратно оттяните заднюю крышку от телефона.

Задняя крышка очень гибкая, но не спешите, чтобы не повредить внутренние компоненты.

Есть вероятность, что катушка NFC останется приклеенной к задней крышке. В этом случае прекратите оттягивание крышки и снова приложите нагретый iOpener к задней панели.

Не отделяйте заднюю крышку полностью; она всё ещё соединена с телефоном кабелем вспышки камеры.

Кабель вспышки присоединён со стороны кнопок питания/громкости.

Осторожно положите заднюю крышку так, чтобы был виден разъём кабеля вспышки, но без натяжения на кабель.

Используйте наконечник лопатки, чтобы откинуть удерживающую планку на ZIF-разъёме кабеля вспышки.

Убедитесь, что вы поддевали только саму планку, не сам разъём.

Вытащите кабель вспышки прямо из его гнезда.

Отделите заднюю крышку от телефона.

Снимите четыре винта T3 Torx 3 мм, фиксирующие нижний антенный модуль к телефону.

Используйте плоский конец лопатки, чтобы поддеть нижний антенный модуль и освободить его от телефона.

Снимите антенный модуль.

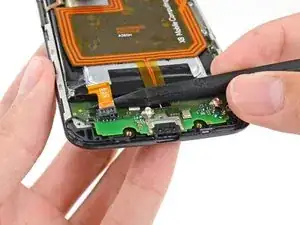

Вставьте наконечник лопатки под кабель батареи рядом с разъёмом, чтобы поднять его прямо вверх из гнезда.

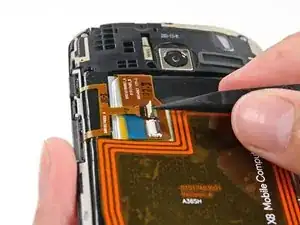

Используйте плоский конец лопатки, чтобы отключить разъём кабеля антенны NFC.

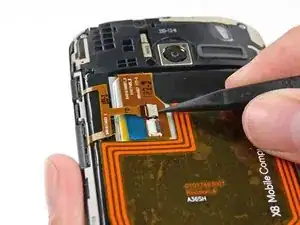

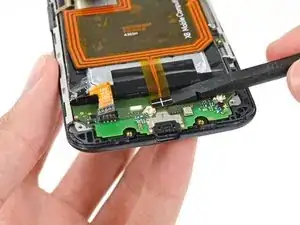

Используйте наконечник лопатки, чтобы откинуть удерживающую планку ZIF-разъёма кабеля блока кнопок.

Сдвиньте наконечник лопатки под кабель блока кнопок рядом с разъёмом и вытяните кабель прямо из гнезда.

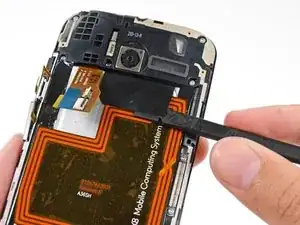

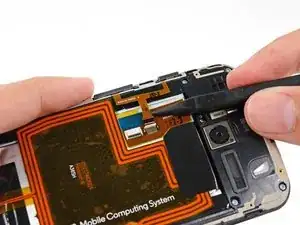

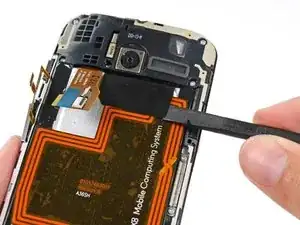

Вставьте плоский конец лопатки под межсоединительный кабель, чтобы освободить его от клея, приклеивающего его к батарее.

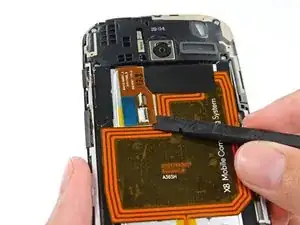

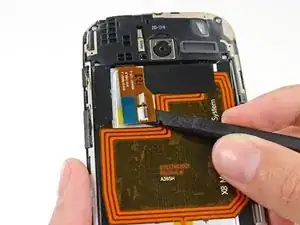

Используйте плоский конец лопатки, чтобы оторвать клеевую полоску-петлю с верхней части батареи.

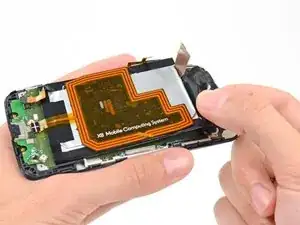

Используйте клеевую ленту-ярлык, чтобы приподнять аккумулятор из его посадочного места.

Аккумулятор прикреплён к плате слабо выраженным клеем. Отклеивайте медленно, аккуратно, не сгибайте и не протыкайте аккумулятор.

Извлеките аккумулятор из телефона.

При сборке телефона закрепите аккумулятор двусторонней лентой или преднарезанными клеевыми полосками.

Удалите пять винтов T3 Torx длиной 3 мм из узла разъёма для наушников/динамика.

Подденьте лопаткой упорный выступ узла разъёма для наушников/динамика и приподнимите его из посадочного места.

Снимите узел разъёма для наушников/динамика.

Подденьте наконечником лопатки защёлку микрофонного узла, чтобы освободить её от приёмного динамика.

Если защёлка сборки отсутствует, проверьте снятый на предыдущем шаге узел динамика.

Используйте плоский конец лопатки, чтобы освободить разъём кабеля микрофонного узла.

С помощью пинцета извлеките микрофонный узел.

Отключите разъём кабеля фронтальной камеры.

Извлеките фронтальную камеру из её посадочного места с помощью пинцета.

Удалите последние два винта T3 Torx длиной 3 мм из кронштейна слота SIM.

Снимите кронштейн слота SIM с материнской платы.

Подденьте плоским концом лопатки материнскую плату над кабелем кнопочного блока и выпрямите её, чтобы вынуть из телефона.

Осторожно, чтобы не зацепить кабели.

Кнопки могут выпасть из своих посадочных мест; следите, чтобы не потерять их.

Осторожно приподнимите материнскую плату, поворачивая её от кромки телефона со стороны слота SIM.

Не пытайтесь полностью отделить материнскую плату; она всё ещё подключена к дисплею через кабель дисплея.

Положите материнскую плату, чтобы получить доступ к разъёму кабеля дисплея.

Используйте плоский конец лопатки, чтобы перевернуть фиксирующую защёлку ZIF-разъёма кабеля дисплея.

Осторожно вытяните кабель дисплея из разъёма при снятии материнской платы с дисплейного блока.

Используйте плоский конец лопатки, чтобы освободить разъём межсоединительного кабеля.

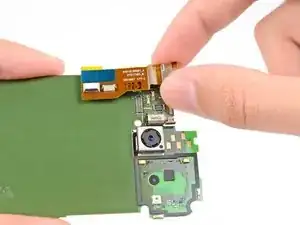

Снимите межсоединительный кабель с материнской платы.

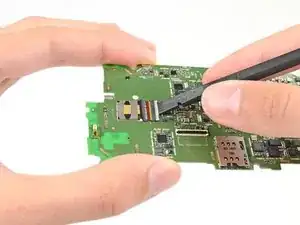

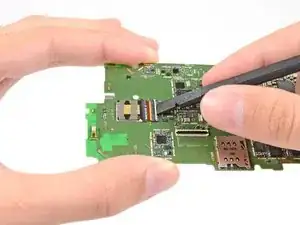

Используйте плоский конец лопатки, чтобы отогнуть фиксирующую защёлку ZIF-разъёма кабеля фронтальной камеры.

Снимите фронтальную камеру с материнской платы.
