Замена разъёма для наушников в Motorola Moto X

Вставьте инструмент для извлечения SIM-карты в отверстие на боковой стороне лотка для SIM-карты и нажмите, чтобы извлечь лоток.

Удалите лоток для SIM-карты.

Если SIM-карта не выпадет из лотка сама по себе, просто извлеките её пальцами.

На следующих шагах Вы будете освобождать защёлки, удерживающие корпуса телефона вместе. Однако задняя крышка также закреплена клеевой прокладкой. После освобождения защёлок используйте нагреватель iOpener, чтобы крышка полностью раскрылась. Не пытайтесь полностью открыть телефон до ослабления клея.

Вставьте пластиковый инструмент для вскрытия в щель между передней и задней крышками рядом с лотком для SIM-карты.

Проведите пластиковым инструментом по шву в направлении верхнего угла.

Осторожно проведите пластиковым инструментом вокруг угла, освобождая его из защёлок.

Подденьте по верхнему правому углу телефона между двумя крышками.

Проведите инструментом вдоль шва по всем четырём сторонам, отделяя оставшиеся защёлки, удерживающие крышку.

Пластик на передней крышке тоньше вблизи кнопок, и кнопки могут сдвинуться. Действуйте медленно, чтобы не повредить кнопки или переднюю крышку.

Не вводите инструмент для вскрытия глубоко в телефон, иначе можно повредить внутренние компоненты.

Нагрейте iOpener и положите его на телефон примерно на 90 секунд, чтобы ослабить клей, фиксирующий заднюю крышку.

Начиная со стороны лотка для SIM-карты, аккуратно оторвите заднюю крышку от телефона.

Задняя крышка очень гибкая, но не торопитесь, чтобы не повредить внутренние компоненты.

Есть вероятность, что катушка NFC упрямо останется приклеенной к задней крышке. В этом случае прекратите отдирание крышки и снова приложите нагретый iOpener к задней крышке.

Не отделяйте заднюю крышку полностью; она всё ещё соединена с телефоном кабелем вспышки камеры.

Кабель вспышки прикреплён со стороны кнопок питания/громкости.

Осторожно положите заднюю крышку так, чтобы был открыт разъём кабеля вспышки камеры, но на него не было натяжения.

Используйте наконечник лопатки, чтобы откинуть фиксирующую защёлку на ZIF-разъёме кабеля вспышки.

Убедитесь, что вы поддеваете только саму защёлку, не разъём.

Вытяните кабель вспышки прямо из его гнезда.

Отделите заднюю крышку от телефона.

Удалите пять винтов Torx T3 длиной 3 мм из узла разъёма для наушников/динамика.

Вставьте лопаточку под ручку узла разъёма для наушников/динамика и подденьте его вверх из его посадочного места.

Снимите узел разъёма для наушников/динамика.

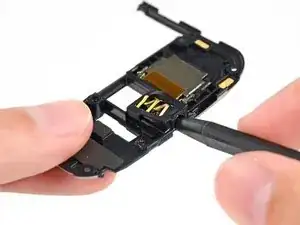

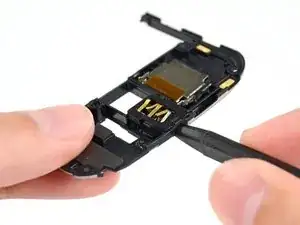

Вставьте наконечник лопатки в разъём для наушников и поднимите вверх, чтобы выдрать разъём для наушников из сборки дисплея.

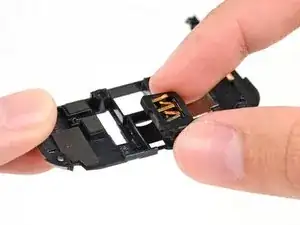

Удалите разъём для наушников.
