Замена разъёма зарядки Motorola Moto G 3-го поколения

Подденьте крышку сзади ногтем в выемке на нижней части телефона и снимите заднюю панель.

Перед началом разборки убедитесь, что телефон полностью выключен.

Используйте тепловую пушку или iOpener в качестве нагревательного инструмента. Это руководство объясняет, как пользоваться iOpener.

Равномерно нагрейте кромки сенсорного экрана, чтобы ослабить клей. Продолжайте к шагу 3, когда край экрана станет тёплым на ощупь.

Не держите iOpener/тепловую пушку в одном месте слишком долго. Чрезмерный нагрев может повредить телефон.

При сборке телефона используйте iOpener/тепловую пушку, чтобы клей лучше приклеился к новому экрану. Нагрейте кромки экрана, приложите давление к экрану и удерживайте его на месте, пока он не закрепится.

Когда клей ослабнет, подденьте край экрана пластиковым инструментом для вскрытия или медиатором. Также может пригодиться присоска.

Используйте медиатор, чтобы зафиксировать этот край, и продолжайте этот процесс по всему периметру экрана, при необходимости подогревая кромки.

Избегайте повреждения разъёма дисплейного кабеля при поддевании вдоль краёв экрана. Он расположен на левой кромке телефона, напротив кнопок громкости.

При сборке может потребоваться нанести новый клей поверх старого для надёжной фиксации экрана.

Используйте пластиковый инструмент для вскрытия, чтобы откинуть фикcатор на ZIF-разъёме кабеля дисплея.

Вытащите кабель дисплея из его разъёма на плате.

При установке нового дисплея аккуратно удалите все остатки клея с телефона и очистите приклеенные участки изопропиловым спиртом (90% или выше) и безворсовой салфеткой. Установите дисплей с использованием заранее вырезанного клея или прочной двусторонней ленты, например Tesa 61395. Включите телефон и протестируйте ремонт, прежде чем окончательно закрепить дисплей.

Удалите десять винтов T4 длиной 2,4 мм с боков платы.

Удалите четыре винта T4 длиной 4,5 мм с верхней и нижней частей платы.

Если остатки клея удерживают плату на месте, используйте ломик (Jimmy), чтобы разрезать клей между платой и задней частью телефона.

Осторожно приподнимите правую кромку платы из корпуса телефона.

Избегайте натяжения проводов аккумулятора, которые соединяют левую нижнюю часть платы с аккумулятором.

Используйте пластиковый инструмент для вскрытия, чтобы отключить провода аккумулятора от платы.

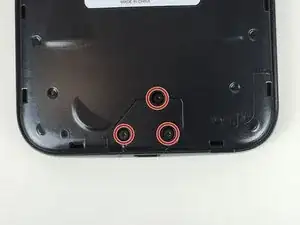

Снимите три винта T4 длиной 3,0 мм с крышки разъёма зарядки.

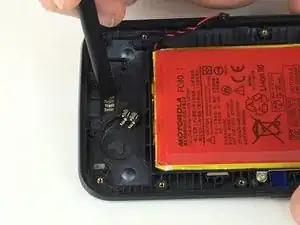

Снимите крышку разъёма зарядки.

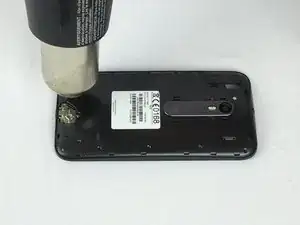

Если разъём зарядки закреплён клеем, прогрейте область вокруг разъёма тепловой пушкой в течение десяти секунд, чтобы ослабить клей.

Не нагревайте область слишком долго. Чрезмерный нагрев может повредить телефон.

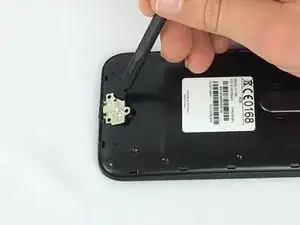

Используйте лопатку, чтобы выдавить разъём зарядки изнутри корпуса и поддеть его снаружи корпуса.
