Замена материнской платы Motorola Moto G3

Нажмите здесь для обновленной версии данного руководства. Версия, которую Вы просматриваете, сохранена для исторических целей.

В этом руководстве мы будем снимать и заменять материнскую плату, которая является основным источником для всех остальных руководств.

Шаг 1

Используйте пластиковый инструмент для открытия, чтобы открыть заднюю крышку, как показано на фото.

Нагрейте iOpener в микроволновой печи в течение 30 секунд.

Поместите разогретый iOpener по всем четырем краям экрана на примерно 2 минуты.

Примените пластиковый инструмент для открытия на краю экрана рядом с передней камерой.

После создания достаточного пространства, позвольте инструменту для открытия быть вставленным со стороны телефона.

Создайте еще одно пространство с другой стороны экрана.

Оставьте инструмент для открытия вставленным.

Осторожно примените более крупный пластиковый инструмент для открытия, проводя его по более длинному краю экрана.

К материнской плате будет прикреплена лента, как показано.

С помощью пинцета осторожно отсоедините ленту от материнской платы.

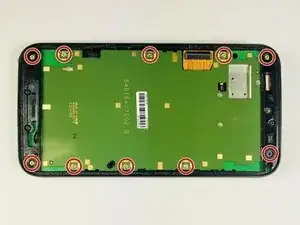

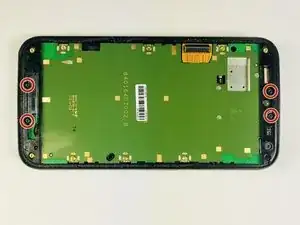

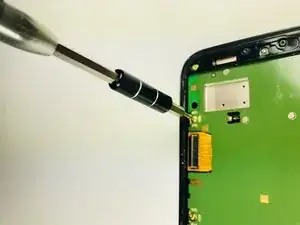

С помощью отвертки T4 снимите 10 "желтых" винтов по 2 мм и 4 "черных" винта по 2 мм.

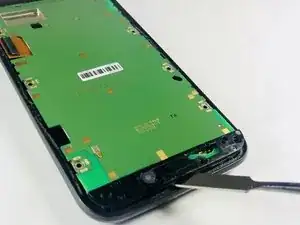

Используйте металлическую лопатку и поднимите заднюю крышку с нижней стороны телефона (она прикреплена к материнской плате).

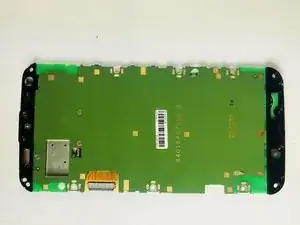

Удалите материнскую плату из устройства.

Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
