Замена задней камеры Motorola Moto G3
Нажмите здесь для обновленной версии этого руководства. Версия, которую вы просматриваете, сохранена в исторических целях.
В этом руководстве по замене мы подробно покажем, как снять заднюю камеру Motorola Moto G3, чтобы её можно было заменить.
Шаг 1
Используйте пластиковый инструмент для вскрытия, чтобы открыть заднюю крышку, как показано на фото.
Шаг 2
Нагрейте iOpener в микроволновой печи в течение 30 секунд.
Поместите нагретый iOpener на все четыре края экрана примерно на 2 минуты.
Шаг 3
Приложите пластиковый инструмент для вскрытия к кромке экрана рядом с фронтальной камерой.
После того как появится достаточно зазора, вставьте инструмент для вскрытия сбоку телефона.
Создайте ещё один зазор с другой стороны экрана.
Оставьте инструмент для вскрытия вставленным.
Аккуратно примените больший пластиковый инструмент для вскрытия, проведя им вдоль более длинной кромки экрана.
Шаг 4

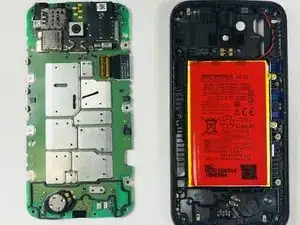

К материнской плате прикреплена полоса, как показано на фото.
Пинцетом аккуратно отсоедините полосу от материнской платы.
Шаг 5

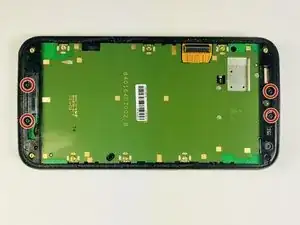

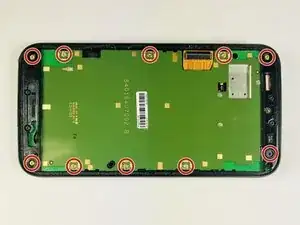

Отверткой T4 удалите 10 «жёлтых» винтов длиной 2 мм и 4 «чёрных» винта длиной 2 мм.
Шаг 6

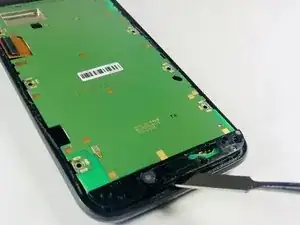

Используйте металлическую лопатку и поднимите заднюю крышку со стороны нижней части телефона (она прикреплена к материнской плате).
Шаг 7

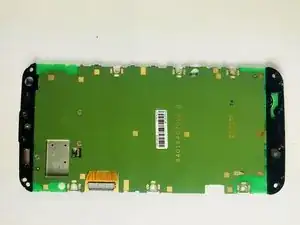

Переверните материнскую плату.
Шаг 8

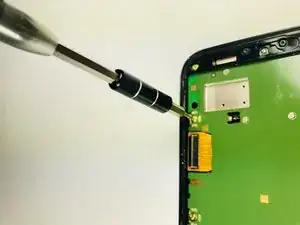

Отверткой T4 Torx отвинтите три винта длиной 2 мм.
Шаг 9

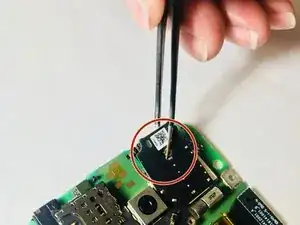

Пинцетом снимите чёрную крышку задней камеры.
Шаг 10

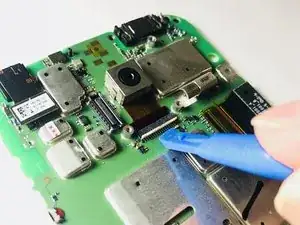

Маленьким инструментом для вскрытия осторожно переверните фиксатор шлейфа камеры в вертикальное положение. Должно услышаться щелчок, указывающий на освобождение фиксатора шлейфа камеры.
Шаг 11

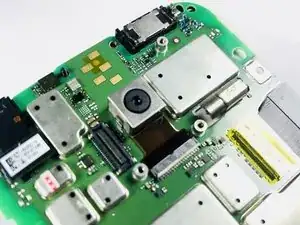

Возьмите пинцет и снимите камеру с материнской платы.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
