Замена задней камеры Motorola Moto G второго поколения

Телефоны

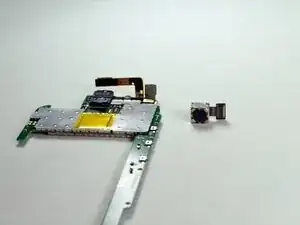

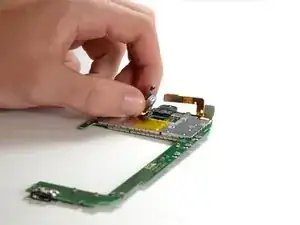

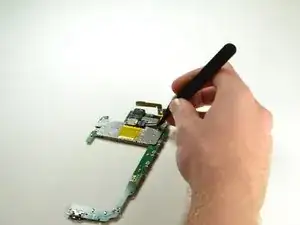

В этом руководстве Вы узнаете, как заменить заднюю камеру в Moto G, если она выходит из строя или ломается. Хотя сам модуль легко отключается от телефона, чтобы добраться до него, потребуется снять материнскую плату, что может занять некоторое время. К счастью, для выполнения этого ремонта Вам понадобятся только отвертка Torx T5 и пластиковый инструмент для вскрытия.

Перед началом загрузите приложение Software Fix, чтобы создать резервную копию устройства и диагностировать, является ли проблема программной или аппаратной.

Шаг 1

Убедитесь, что Ваш Moto G выключен и что любые SIM- или SD-карты удалены перед началом разборки.

Начиная с USB-порта внизу, снимите заднюю крышку, поддев её пальцем.

Продвигайтесь вниз по бокам, чтобы не треснула задняя крышка.

Шаг 2

Удалите восемь винтов длиной 4,2 мм в верхней и нижней частях телефона с помощью отвертки T5 Torx.

Той же отверткой удалите шесть винтов длиной 3,2 мм по бокам.

Снимите следующий слой телефона, поддев его пальцами.

Шаг 3

С помощью пластикового инструмента для вскрытия или пинцета отключите считыватель SIM/SD-карт в верхней части телефона.

Отключите разъем аккумулятора, поддев его с материнской платы.

Отключите вибромотор, поддев его разъем с материнской платы.

Шаг 4

С помощью пластикового инструмента для вскрытия аккуратно оторвите весь блок считывателя SIM/SD-карт.

Не беспокойтесь, если медная фольга немного порвется, её легко вернуть на место.

При сборке устройства не пытайтесь разглаживать фольгу пальцем. Металлическая фольга может стать острой при определённом сгибе, и Вы можете порезаться.

Аккумулятор можно извлечь, не убирая блок считывателя SIM/SD-карт. Просто отогните медную фольгу с противоположного конца устройства, остановившись незадолго до считывателя SIM/SD-карт.

Шаг 5

Снимите две чёрные наклейки на правой стороне аккумулятора пальцами.

Извлеките аккумулятор, потянув за его правую сторону вверх.

Чёрные наклейки — это выступающие концы двух параллельных клеевых полос, которые удерживают аккумулятор на месте. На третьем изображении видны клеевые полосы. Сосредоточьтесь на этих областях.

Если Вы не снимали блок считывателя SIM/SD-карт на предыдущем шаге, аккуратно выведите ленточный кабель аккумулятора из-под него, как только освободите аккумулятор от клеевых полос.
