Замена аккумулятора Motorola Moto G 3-го поколения

Используйте ноготь, чтобы поддеть паз в нижней части телефона и снять заднюю крышку.

Перед началом разборки обязательно полностью выключите телефон.

Используйте тепловой пистолет или iOpener в качестве нагревательного инструмента. Это руководство объясняет, как пользоваться iOpener.

Равномерно нагрейте края сенсорного экрана, чтобы ослабить клей. Переходите к шагу 3, когда край экрана станет теплым на ощупь.

Не держите iOpener/тепловой пистолет на одном месте слишком долго. Избыточное тепло может повредить телефон.

При повторной сборке телефона используйте iOpener/тепловой пистолет, чтобы клей лучше приклеил новый экран. Нагрейте края экрана, приложите давление и удерживайте экран на месте до надежного закрепления.

Когда клей ослабнет, подденьте край экрана пластиковой открывающей лопаткой или медиатором. В этом может помочь присоска.

Используйте медиатор, чтобы зафиксировать этот край, и продолжайте по периметру экрана, при необходимости подогревая дальше.

Избегайте повреждения разъёма LCD-экрана при поддевании по краям. Он расположен на левой стороне телефона, напротив кнопок регулировки громкости.

При сборке может потребоваться нанести новый клей поверх старого, чтобы надежно закрепить экран.

Используйте пластиковую лопатку, чтобы отвести защёлку на ZIF-коннекторе кабеля дисплея.

Отсоедините кабель дисплея от его гнезда на плате.

При установке нового дисплея аккуратно удалите все остатки клея с телефона и очистите поверхности, к которым был приклеен дисплей, изопропиловым спиртом (90% и выше) и безворсовой салфеткой. Установите дисплей с помощью заранее нарезанного клея или прочной двухсторонней ленты, например Tesa 61395. Включите телефон и проверьте ремонт перед окончательным закреплением дисплея.

Удалите десять винтов T4 длиной 2.4 мм по бокам материнской платы.

Удалите четыре винта T4 длиной 4.5 мм вверху и внизу материнской платы.

Если остатки клея удерживают материнскую плату, используйте джимми, чтобы разрезать клей между платой и задней частью телефона.

Осторожно приподнимите правый край материнской платы от телефона.

Не тяните за провода аккумулятора, которые соединяют левую нижнюю сторону материнской платы с аккумулятором.

Используйте пластиковую лопатку, чтобы отсоединить провода аккумулятора от материнской платы.

Используйте лопатку, чтобы аккуратно вытащить разъём проводов аккумулятора из-под моста.

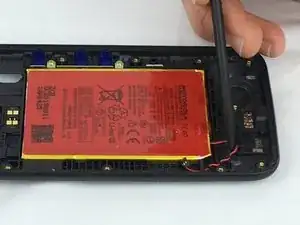

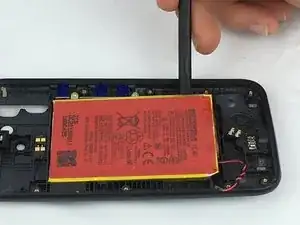

Подденьте аккумулятор из корпуса с помощью лопатки.

Если аккумулятор трудно вытащить, сначала можно нагреть заднюю крышку тепловым пистолетом или iOpener.

При установке нового аккумулятора может потребоваться новый клей или лента для его закрепления.

Работайте аккуратно. Литий-ионные аккумуляторы могут активно реагировать при проколе.
