Замена тыльной камеры Motorola Moto G 3-го поколения

Используйте ноготь, чтобы поддеть выступ на нижней части телефона и снять заднюю крышку.

Перед началом разборки обязательно полностью выключите телефон.

Используйте тепловой пистолет или iOpener в качестве нагревательного инструмента. Это руководство объясняет, как пользоваться iOpener.

Равномерно нагрейте кромки сенсорного экрана, чтобы ослабить клей. Продолжайте к шагу 3, когда край экрана станет тёплым на ощупь.

Не держите iOpener/тепловой пистолет на одном месте слишком долго. Избыточное тепло может повредить телефон.

При сборке телефона используйте iOpener/тепловой пистолет, чтобы помочь клею сцепиться с новым экраном. Нагрейте края экрана, приложите давление к экрану и удерживайте его на месте до полного закрепления.

Когда клей ослабнет, подденьте край экрана пластиковой лопаткой или медиатором. В этом поможет также присоска.

Используйте медиатор, чтобы зафиксировать этот край и продолжайте по контуру экрана, при необходимости подогревая клей.

Избегайте повреждения разъёма ЖК-экрана при поддевании по краям. Он расположен на левой кромке телефона, напротив кнопок регулировки громкости.

При повторной сборке возможно потребуется нанести новый клей поверх старого, чтобы правильно закрепить экран.

Используйте пластиковую лопатку, чтобы отогнуть фиксатор на ZIF-разъёме кабеля дисплея.

Выньте кабель дисплея из его гнезда на материнской плате.

При установке нового дисплея аккуратно удалите оставшийся клей с телефона и очистите приклеенные участки изопропиловым спиртом (90% или выше) и безворсовой тканью. Установите дисплей с помощью заранее нарезанного клея или прочной двусторонней ленты, например Tesa 61395. Включите телефон и проверьте ремонт перед окончательным закреплением дисплея.

Удалите десять винтов T4 длиной 2,4 мм с боков материнской платы.

Удалите четыре винта T4 длиной 4,5 мм с верхней и нижней частей материнской платы.

Если материнская плата держится из-за остатков клея, используйте медиатор, чтобы разрезать клей между платой и задней частью телефона.

Аккуратно приподнимите правый край материнской платы от телефона.

Не тяните за провода батареи, которые соединяют левую нижнюю часть материнской платы с аккумулятором.

Используйте пластиковую лопатку, чтобы отключить провода батареи от материнской платы.

Удалите три винта T4 длиной 2,4 мм с правой стороны и снизу панели для SIM/SD карты.

С помощью пластиковой лопатки подденьте панель SIM/SD карты и снимите её.

Между панелью SIM/SD карты и материнской платой может быть клей. Будьте осторожны при поддевании.

При установке новой панели замените клей.

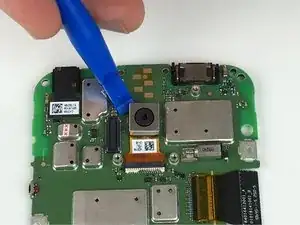

Подденьте основную камеру с её основания пластиковой лопаткой.

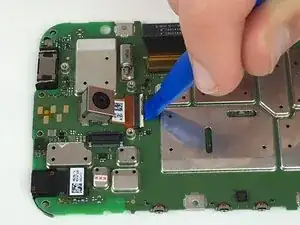

Используйте пластиковую лопатку, чтобы отогнуть фиксатор на ZIF-разъёме кабеля камеры.

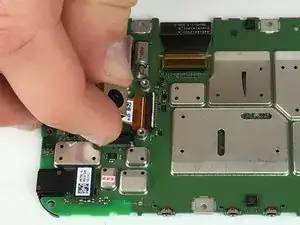

Аккуратно извлеките камеру из её гнезда на материнской плате.
