Замена фронтальной камеры Motorola Moto G второго поколения

Телефоны

Следуйте этому руководству, и Вы сможете заменить фронтальную камеру в Вашем Moto G, если она сломается или будет работать сбоем. Саму деталь легко извлечь, но добраться до неё может потребовать времени и осторожности. Вам понадобится отвертка Torx T5 и пластиковый инструмент для вскрытия.

Перед началом скачайте приложение Software Fix, чтобы создать резервную копию устройства и диагностировать, связана ли проблема с программным обеспечением или с аппаратной частью.

Шаг 1

Убедитесь, что Ваш Moto G выключен и что вставленные SIM- или SD-карты удалены перед началом разборки.

Начиная с порта USB внизу, снимите заднюю крышку, поддев её пальцем.

Продвигайтесь по бокам, чтобы не треснула задняя крышка.

Шаг 2

Снимите восемь винтов 4,2 мм вверху и внизу телефона с помощью отвертки Torx T5.

Тем же инструментом удалите шесть винтов 3,2 мм по бокам.

Снимите следующий слой телефона, поддев его пальцами.

Шаг 3

С помощью пластикового инструмента для вскрытия или пинцета отключите считыватель SIM/SD-карт в верхней части телефона.

Отключите разъём батареи, поддев его с материнской платы.

Отключите вибромотор, поддев его разъём с материнской платы.

Шаг 4

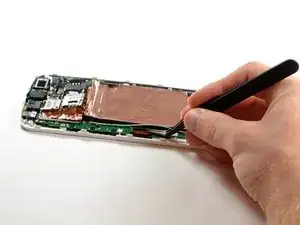

С помощью пластикового инструмента для вскрытия аккуратно отведите и снимите весь модуль считывателя SIM/SD-карт.

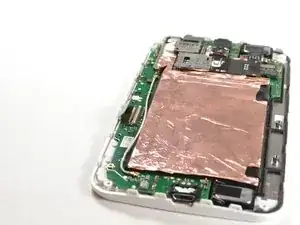

Не беспокойтесь, если немного порвётся медная фольга — её легко вернуть на место.

При повторной сборке не пытайтесь разгладить фольгу пальцем. Металлическая фольга может стать острой при определённом заломе, и Вы можете порезаться.

Батарею можно снять, не удаляя модуль считывателя SIM/SD-карт. Просто отогните медную фольгу с противоположного конца устройства, остановившись прямо перед считывателем SIM/SD-карт.

Шаг 5

Отожмите два чёрных клеевых ярлыка на правой стороне батареи пальцами.

Снимите батарею, потянув за её правую сторону вверх.

Чёрные ярлыки — это выступающие концы двух параллельных клеевых полос, удерживающих батарею. На третьем изображении видны сами клеевые ленты. Сосредоточьте усилия на этих участках.

Если Вы не сняли считыватель SIM/SD-карт на предыдущем шаге, Вам потребуется аккуратно вытащить шлейф батареи из-под него после того, как Вы освободите батарею от клеевых полос.
