Замена платы считывателя SIM/SD карт Motorola Moto G 3‑го поколения

Снимите заднюю крышку, поддев ногтем вырез в нижней части телефона.

Перед началом разборки полностью выключите телефон.

Используйте термовоздушный пистолет или iOpener в качестве нагревательного инструмента. Это руководство объясняет, как пользоваться iOpener.

Равномерно нагрейте кромки сенсорного экрана, чтобы размягчить клей. Переходите к шагу 3, когда край экрана станет тёплым на ощупь.

Не держите iOpener/термовоздушный пистолет на одном месте слишком долго. Чрезмерный нагрев может повредить телефон.

При повторной сборке используйте iOpener/термовоздушный пистолет, чтобы клей лучше приклеил новый экран. Нагрейте кромки экрана, прижмите экран и удерживайте его на месте, пока он не закрепится.

Когда клей начнёт ослабевать, подденьте край экрана пластиковым инструментом для вскрытия или медиатором. Здесь также может пригодиться присоска.

Зафиксируйте край медиатором и продолжайте по периметру экрана, при необходимости подогревая кромки.

Избегайте повреждения разъёма шлейфа ЖК‑экрана при поддевании по краю экрана. Он расположен на левой кромке телефона, напротив клавиш громкости.

При повторной сборке может потребоваться нанесение нового клея поверх старого, чтобы надёжно закрепить экран.

Подденьте пластиковым инструментом защёлку на ZIF‑разъёме шлейфа дисплея, чтобы её поднять.

Аккуратно выньте шлейф дисплея из гнезда на плате.

При установке нового дисплея тщательно удалите все остатки клея с телефона и очистите приклеиваемые поверхности изопропиловым спиртом (90% или выше) и безворсовой тканью. Установите дисплей с использованием заранее вырезанного клея или прочной двусторонней ленты, например Tesa 61395. Включите телефон и проверьте ремонт перед окончательной фиксацией дисплея.

Выверните десять винтов T4 длиной 2,4 мм по сторонам материнской платы.

Выверните четыре винта T4 длиной 4,5 мм в верхней и нижней части материнской платы.

Если материнская плата держится на остатках клея, используйте джимми, чтобы разрезать клей между платой и задней панелью телефона.

Осторожно приподнимите правый край материнской платы из корпуса телефона.

Не тяните за провода батареи, которые соединяют левую нижнюю сторону материнской платы с батареей.

Пластиковым инструментом отключите провода батареи от материнской платы.

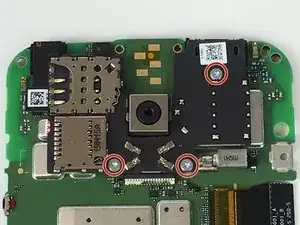

Выверните три винта T4 длиной 2,4 мм с правой стороны и снизу панели SIM/SD карт.

С помощью пластикового инструмента подденьте и снимите панель SIM/SD карт.

Панель SIM/SD карт может быть приклеена к материнской плате. Приподнимайте её осторожно.

При установке новой панели замените клей.
