Замена разъёма наушников Sony Xperia Z Ultra

Используйте маленькую присоску, чтобы приподнять заднюю панель:

Прижмите маленькую присоску к центру задней панели.

Держа Sony Xperia Z Ultra левой рукой, слегка потяните маленькую присоску вверх, чтобы создать небольшой зазор между задней и передней панелями.

Продолжая тянуть присоску вверх, вставьте лопатку в образовавшийся зазор.

Подденьте переднюю панель лопаткой вниз, продолжая тянуть присоску вверх.

Снимите заднюю панель, потянув маленькую присоску вверх.

Удалите следующие шесть винтов крестовой отвёрткой Phillips #000:

пять серебристых винтов 2.1 мм

один золотой винт 3.1 мм

Подденьте пластиковый экран материнской платы, поместив лопатку под экран и проводя ею по краям.

Будьте осторожны при снятии экрана материнской платы, он может сломаться. Экран выполнен из очень тонкого пластика.

Снимите экран материнской платы, поднимая сначала нижний конец вверх.

Отсоедините кабель питания аккумулятора, поддев его лопаткой вверх.

Подденьте верхний конец антенны лопаткой вверх.

Отсоедините антенну, потянув верхний конец вверх и наружу.

Вставьте лопатку под аккумулятор и ведите ею взад-вперёд, чтобы размягчить клей.

Извлеките аккумулятор из телефона.

Будьте осторожны при снятии разъёма наушников, он может сломаться при чрезмерном усилии. Разъём очень тонкий.

Отсоедините разъём наушников, поддев его лопаткой вверх.

Будьте осторожны при снятии разъёма, он может сломаться при чрезмерном усилии. Разъём очень тонкий.

Отсоедините разъём, поддев его лопаткой вверх.

Отключите ленточный кабель в правом нижнем углу материнской платы. (На фото он показан заправленным под плату, что неверно — так не делайте!)

Отсоедините верхний край материнской платы, потянув верхнюю часть вверх.

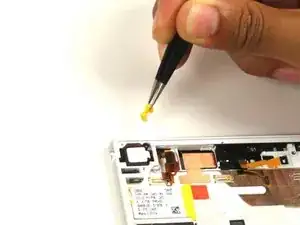

Снимите жёлтую защёлку, фиксирующую слот разъёма наушников, пинцетом.

Материнская плата по-прежнему прикреплена, но сдвинута за пределы кадра, чтобы было лучше видно компоненты.

Продвиньте красную стопорную деталь разъёма наушников через пластиковый канал лопаткой.

Будьте осторожны при проведении разъёма через пластиковый канал, он может деформироваться и сломаться при резких или сильных движениях. Разъём выполнен из очень тонкого пластика.

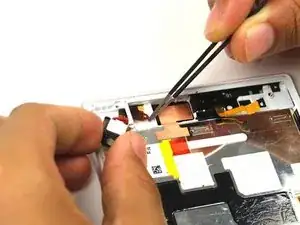

Удерживая заднюю часть разъёма наушников, захватите разъём пинцетом и проведите его через пластиковый канал.

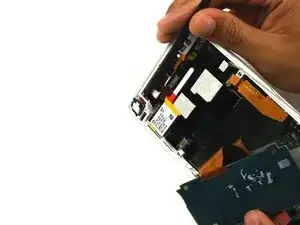

Извлеките разъём наушников из устройства.
