Замена разъёма зарядки Sony Xperia Z1

Перед началом работ будьте осторожны при использовании термофена.

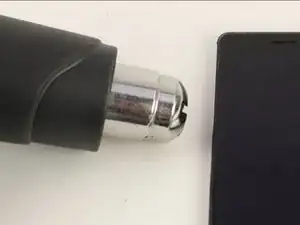

Осторожно, учитывая высокую температуру, направьте поток горячего воздуха от термофена вдоль внешних краёв рамки телефона, чтобы размягчить клей, удерживающий заднюю крышку.

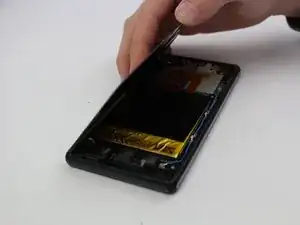

Прикрепите присоску к центру задней крышки и аккуратно потяните, чтобы отделить крышку от корпуса телефона.

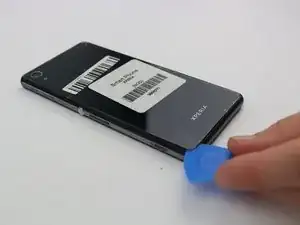

Если возникают трудности, воспользуйтесь пластиной для вскрытия, просунув её в зазор между крышкой и корпусом, чтобы аккуратно отжать заднюю часть.

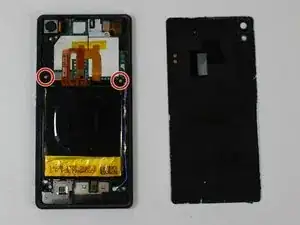

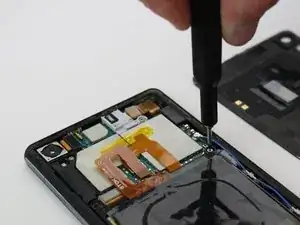

Воспользуйтесь отвёрткой Torx T5, чтобы вывернуть два винта длиной 3,81 мм, расположенные в углах аккумулятора.

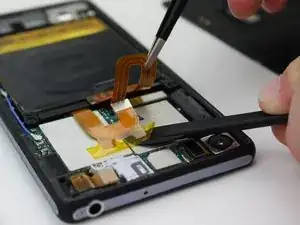

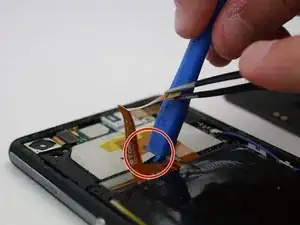

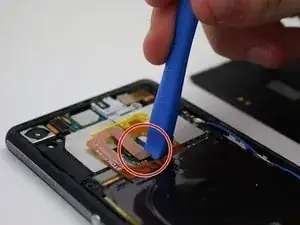

Используйте пластиковую лопатку, чтобы аккуратно отжать два гибких разъёма от материнской платы. Чтобы получить доступ к одному из разъёмов, нужно сначала отжать другой, поэтому обязательно начните с верхнего разъёма.

Совет: возможно, вам понадобятся пинцет, чтобы аккуратно удерживать верхний разъём в открытом положении, пока вы отжимаете нижний.

Медленно подденьте гибкий оранжевый кабель лопаткой в форме алафака, чтобы аккуратно отклеить его приклеенную часть от корпуса телефона.

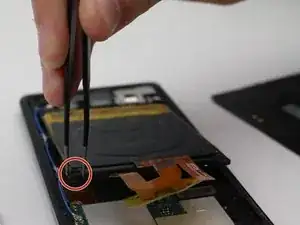

Возьмитесь пинцетом за правый верхний угол аккумулятора и аккуратно приподнимите его.

Когда аккумулятор будет достаточно приподнят, возьмитесь за его край и медленно извлеките из телефона.

Старый аккумулятор можно сдать на переработку в любом магазине канцелярских товаров, который принимает использованные батарейки.

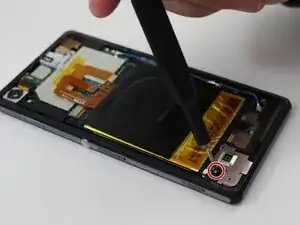

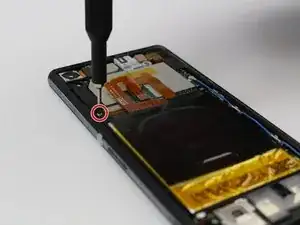

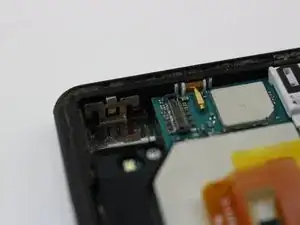

Используйте отвёртку T5 Torx, чтобы вывернуть два винта на длинной металлической скобе, расположенной с левой стороны телефона.

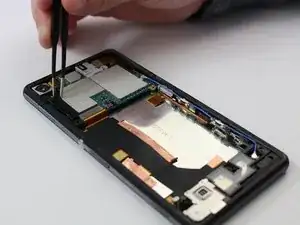

Удалите металлическую крышку с помощью пинцета.

Воспользуйтесь пинцетом, чтобы снять пластиковую крышку, расположенную над динамиками.

Пластиковой лопаткой отсоедините коаксиальный кабель от нижней части материнской платы, отжав его вверх.

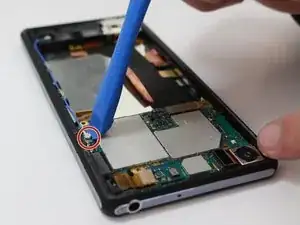

Пластиковой лопаткой отсоедините разъём с защёлкой, подключённый к материнской плате.

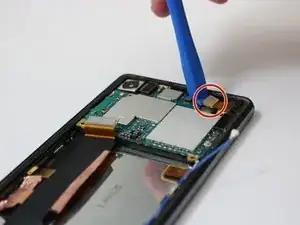

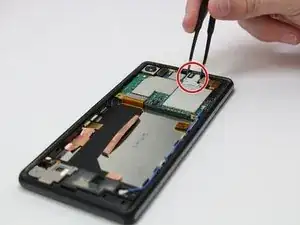

Пластиковой лопаткой отсоедините разъём с защёлкой, подключённый в правом верхнем углу материнской платы.

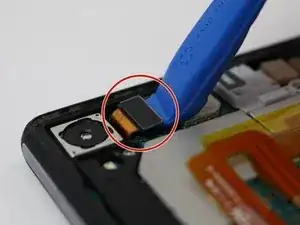

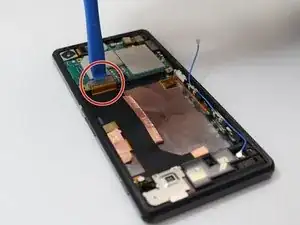

Пластиковой лопаткой отсоедините разъём камеры с защёлкой от материнской платы.

Аккуратно извлеките камеру с материнской платы.

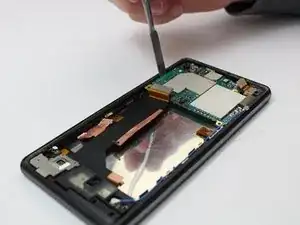

Пластиковой лопаткой приподнимите материнскую плату, чтобы отделить её от корпуса.

На изображениях используется металлическая лопатка, что может привести к повреждению платы. Рекомендуется использовать инструмент, безопасный от статического электричества.

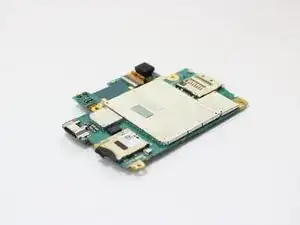

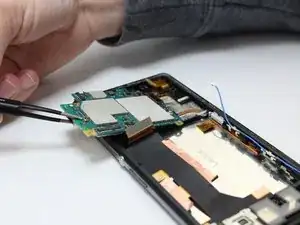

После того как материнская плата будет приподнята, возьмите её пинцетом и извлеките из телефона.

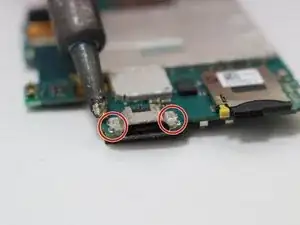

Возьмите паяльник и включите его. Когда температура достигнет примерно 90 °C, начните припаивать припоем контактные площадки с левой и правой стороны разъёма. Чтобы заменить разъём зарядки, возьмите новый разъём и припаяйте его к тем же контактным площадкам.
