Замена экрана Sony Xperia Z1

Перед началом работы осторожно обращайтесь с тепловой пушкой.

С учётом высокой температуры аккуратно проведите тепловой пушкой по внешним краям рамки телефона, чтобы размягчить клей, удерживающий заднюю панель на корпусе.

Прикрепите присоску к центру задней панели и аккуратно потяните панель, чтобы снять её с корпуса телефона.

Если возникают сложности, используйте пластиковую лопатку для открытия, чтобы вставить её в щель между панелью и корпусом и поддеть заднюю крышку.

Отверткой Torx T5 отвинтите два винта длиной 3.81 мм в углах батареи.

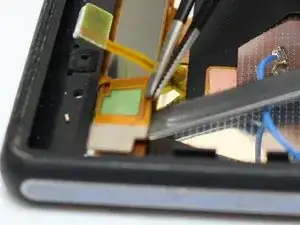

Используя пластиковую лопатку для открытия, аккуратно отожмите два гибких разъёма от материнской платы. Чтобы получить доступ к одному из разъёмов, сначала потребуется отжать другой, поэтому сначала снимите верхний разъём.

Совет: может потребоваться использовать пинцет, чтобы аккуратно оттянуть верхний разъём в сторону при отстёгивании нижнего разъёма.

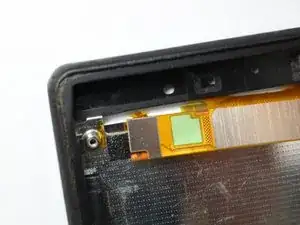

Медленно просуньте лопатку под оставшуюся часть оранжевого гибкого кабеля, чтобы осторожно отслоить приклеенную часть от корпуса телефона.

С помощью пинцета захватите верхний правый угол батареи и аккуратно приподнимите её, отводя от телефона.

Когда батарея будет поднята на безопасную высоту, захватите её за край и медленно выньте из корпуса.

Старую батарею можно сдать на переработку в ближайший офисный магазин, который принимает использованные батареи.

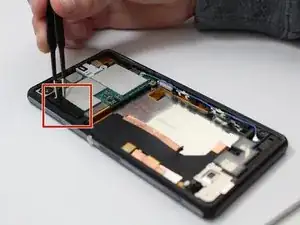

Снимите кронштейн на левой стороне материнской платы с помощью пинцета.

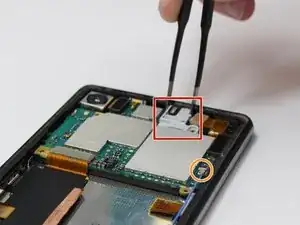

Используя пинцет, снимите белую пластиковую крышку с верхней части материнской платы.

Подденьте синий прижимной коаксиальный кабель от материнской платы с помощью пластиковой лопатки для открытия.

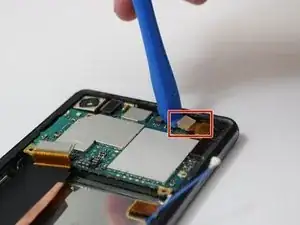

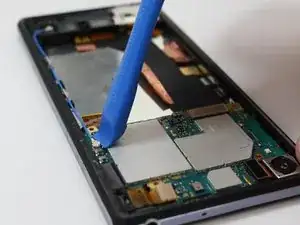

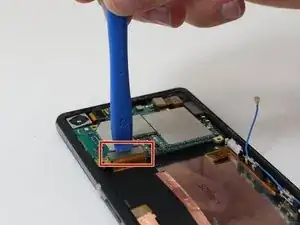

С помощью лопатки для открытия отключите два прижимных разъёма внизу и в верхнем правом углу материнской платы.

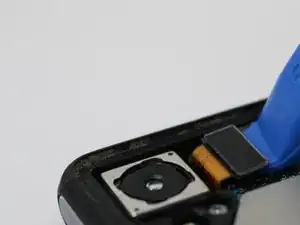

Используйте пластиковую лопатку для открытия, чтобы отжать прижимной разъём камеры в верхнем левом углу материнской платы.

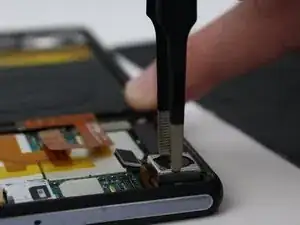

С помощью пинцета выньте камеру из материнской платы.

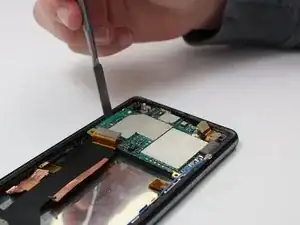

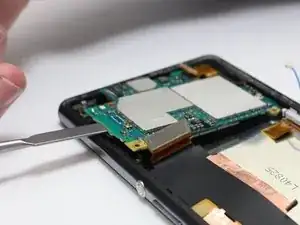

С помощью пластиковой лопатки приподнимите материнскую плату вверх, чтобы отделить её от корпуса телефона.

На изображениях используется металлическая лопатка, что может повредить материнскую плату. Рекомендуем использовать антистатический инструмент.

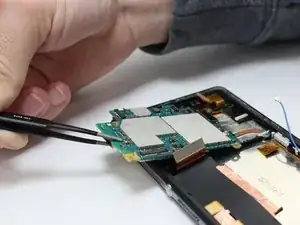

Когда материнская плата будет приподнята, захватите её пинцетом и извлеките из корпуса телефона.

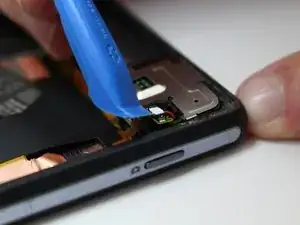

Используя лопатку для открытия, отсоедините маленький белый кабель в верхнем левом углу материнской платы.

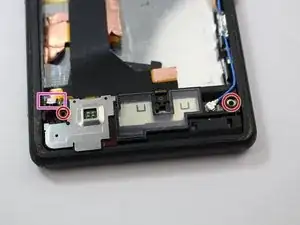

Снимите два винта с дополнительной платы с помощью отвертки Torx T5.

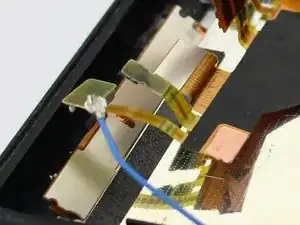

Отсоедините другой конец синего коаксиального кабеля с помощью пластиковой лопатки для открытия.

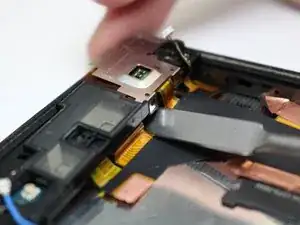

Начните поддевать дополнительную плату пластиковой лопаткой, осторожно, чтобы не повредить присоединённые ленточные кабели.

Хотя на изображениях показано использование металлической лопатки для поддёма дополнительной платы, мы рекомендуем использовать антистатический инструмент, чтобы снизить риск повреждения компонентов.

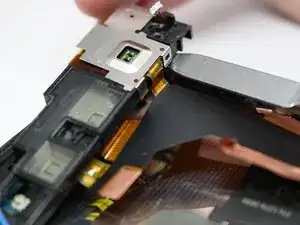

Поднимите дополнительную плату, удерживая её в стороне, но не удаляя полностью пока.

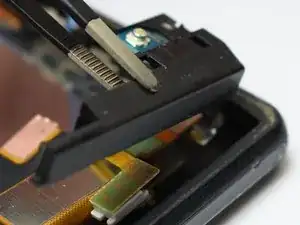

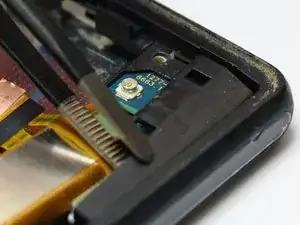

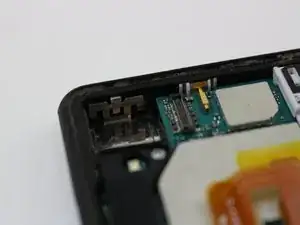

Выньте чёрный пластиковый кронштейн из угла устройства с помощью пинцета.

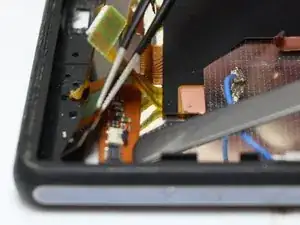

Отключите все прижимные разъёмы от платы под дополнительной платой с помощью пластиковой лопатки для открытия.

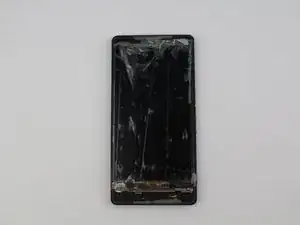

Теперь переверните телефон, чтобы начать снятие экрана. По возможности нагрейте все края экрана тепловой пушкой, чтобы ослабить клей.

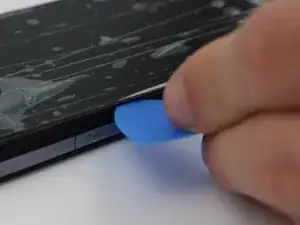

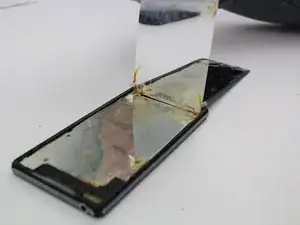

Далее используйте пластиковую лопатку для начала поддёма экрана от корпуса. Будьте осторожны, так как при снятии экран часто разбивается. После снятия обратите внимание на место его подключения.

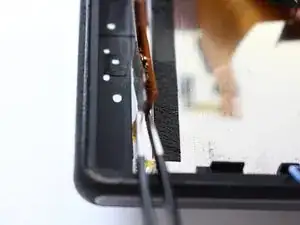

Переключите внимание на внутреннюю часть устройства, где находится одна группа кабелей, подключённых к дисплею на передней панели телефона. Проведите эти кабели, как показано, через отверстие, чтобы экран и кабели можно было извлечь из корпуса. Экран с прикреплёнными кабелями теперь отсоединится от телефона.
