Замена разъема для наушников Sony Xperia Z

Установите фен на средний уровень нагрева.

Медленно перемещайте фен вдоль швов на задней крышке телефона. Держите фен на расстоянии нескольких сантиметров от корпуса.

Прогревайте швы в течение полной минуты, чтобы размягчить клей, скрепляющий телефон.

Когда клей ослабнет, присоедините присоску к верхней центральной части задней крышки телефона и аккуратно потяните назад.

Аккуратно оттягивайте настолько, чтобы образовалась небольшая щель.

Когда между задней крышкой и корпусом появится небольшая щель, вставьте пластиковый инструмент для открывания в шов телефона.

Проводите инструментом вдоль шва, чтобы ослабить клей.

Внимание: Сильное или резкое тянутое за присоску может привести к разрушению задней крышки телефона.

Как только клей будет достаточно ослаблен, медленно потяните присоску назад, чтобы снять заднюю панель телефона.

Оставшийся клей должен быть достаточно прочным, чтобы при повторной сборке телефон плотно соединялся. Однако после вскрытия водозащищенность телефона нарушается.

Теперь, когда задняя крышка снята, видна батарея. У Вас есть доступ к батарее и связанным с ней компонентам.

С помощью пластикового инструмента аккуратно отсоедините разъем от материнской платы.

Используйте пальцы, чтобы отделить оставшийся клей от телефона.

С помощью пластикового инструмента осторожно оторвите белую клейкую ленту от нижней части батареи.

Используйте пальцы, чтобы отодрать оставшуюся клейкую ленту от батареи.

Плотно проведите лопаткой вдоль правой стороны батареи, ослабляя клей между корпусом и батареей.

Гибкие шлейфы проходят вертикально под батареей и легко повреждаются. Размещайте лопатког только в указанной области.

Вставьте лопаточку в нижнюю центральную часть, чтобы дополнительно ослабить клей. Аккуратно отделяйте батарею от телефона, проводя лопаткой вертикально под батареей и поддевая вверх. Это может занять время, так как клей очень сильный.

Удалите один винт 3 мм крестовой отверткой Phillips #000. Винт расположен в верхнем правом углу материнской платы. Материнская плата — это зеленая/серебристая печатная плата в верхней части телефона.

С помощью пластикового инструмента упруго подденьте снизу и сверху пластиковый кожух. Кожух черного цвета и расположен в верхнем правом углу телефона.

Отожмите крышку разъема для зарядки, расположенную с правой стороны телефона в верхней части. Это должно позволить кожуху легко выйти.

Снятие черного кожуха с телефона может быть сложным. Продолжайте поддевать и тянуть кожух вверх, чтобы извлечь его.

Не удаляйте всю медную ленту. Удаляйте только медную ленту, прикрепленную к серебристой части материнской платы.

Освободите медную ленту, расположенную в верхней центральной части телефона, пластиковым инструментом. Потребуется усилие, так как клей довольно сильный.

С помощью пластикового инструмента отожмите поп-разъем, поднимая его вверх для освобождения. Поп-разъем должен оставаться прикрепленным к медной ленте.

Аккуратно потяните вверх за медную ленту и поп-разъем, чтобы снять заднюю камеру. Она должна легко выйти.

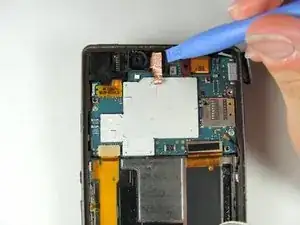

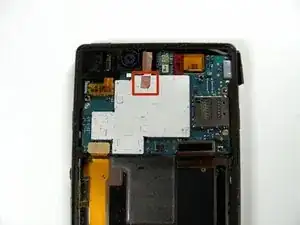

С помощью пластикового инструмента аккуратно оторвите красную ленту от материнской платы. Этот поп-разъем расположен в верхнем правом углу телефона.

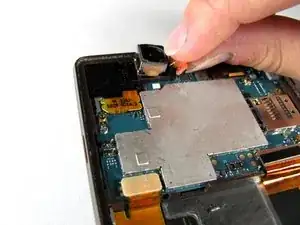

Используя пальцы, аккуратно потяните вверх поп-разъем, чтобы снять фронтальную камеру. Блок фронтальной камеры должен легко подняться.

Слот для SIM-карты Xperia Z расположен в немаркированном гнезде над кнопкой питания.

Аккуратно откройте крышку, сдвинув ее влево.

Некоторые фото в этом руководстве показывают снятую заднюю крышку телефона. Если Вы только извлекаете SIM-карту, снимать корпус не обязательно.

Чтобы избежать повреждения SIM-карты, будьте осторожны при ее извлечении и обращении с ней.

Осторожно вытяните SIM-карту и лоток для SIM-карты из телефона

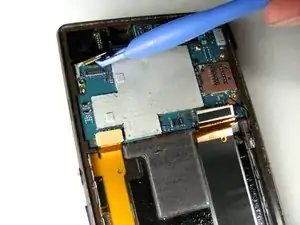

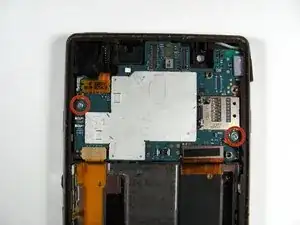

Удалите два винта 3 мм крестовой отверткой Phillips #000, расположенные по середине слева и в нижней правой части материнской платы.

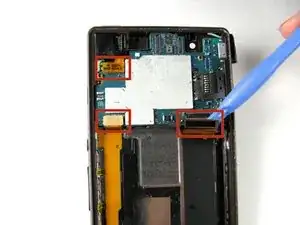

Аккуратно отогните три гибких кабеля от материнской платы. Они расположены в правом нижнем, левом нижнем и левом верхнем углах материнской платы.

Оставьте три язычка гибких кабелей поднятыми и отведёнными от материнской платы. Будьте осторожны, чтобы не порвать гибкие кабели.

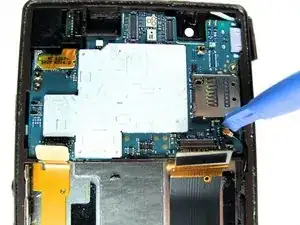

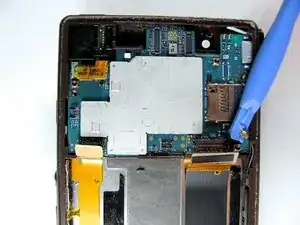

Пластиковым инструментом для вскрытия подденьте антенну, расположенную в правом нижнем углу материнской платы.

Оставьте антенну поднятой и отведённой от материнской платы.

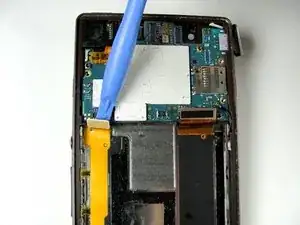

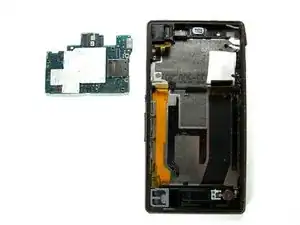

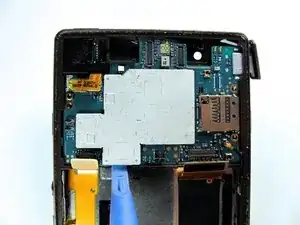

Пластиковым инструментом для вскрытия крепко подденьте материнскую плату и приподнимите её из корпуса телефона. Подденьте с правой стороны материнской платы, там где ранее располагалась задняя камера.

Крепко приподнимите участок, где серебристая часть материнской платы подходит к краю зелёной базовой платы.

Материнская плата сильно приклеена к корпусу телефона, поэтому для её извлечения потребуется некоторое усилие.

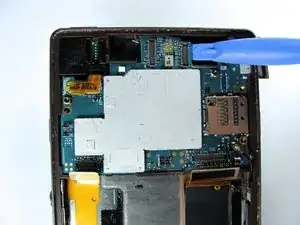

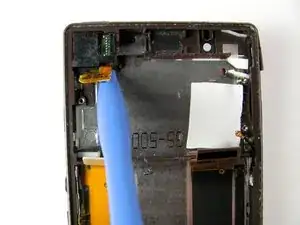

Поместите пластиковый инструмент для вскрытия под нижнюю сторону оранжевого поп-коннектора и поднимите его вверх в направлении центра разъёма для наушников. Поп-коннектор расположен в левом верхнем углу телефона.

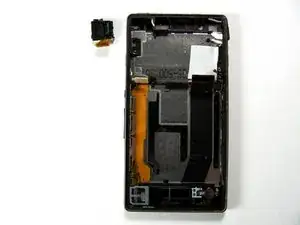

Осторожно поднимайте инструмент вверх, чтобы освободить разъём для наушников. Вы можете захватить кабель датчика, чтобы приподнять деталь и вывести её из посадочного места.
